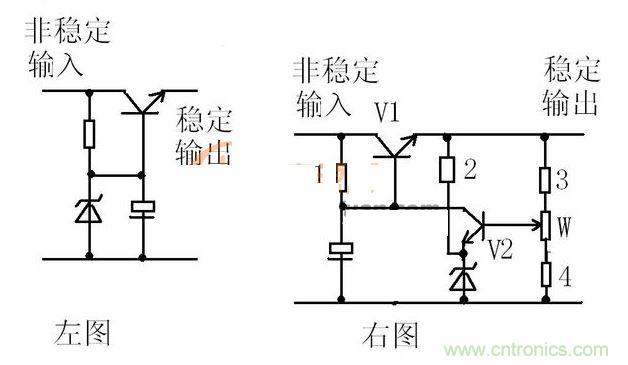

如图1所示，左图是一个固定稳压电路。电阻作用1是向三极管提供偏置电流，使三极管导通。2是向稳压管提供工作电流，稳压管接在基极上。所以基极的电压被稳压管稳定了。又因为三极管基极与射极之间是一个二极管，而二极管导通时两端电压是稳定的0.7V（以硅管算）。所以此电路输出电压等于稳压管稳定值减0.7V。电容的作用与稳压无关，但是在这类稳压电路中往往“顺便”用它。其作用是与三极管构成“电子滤波”电路，利用三极管的放大作用，在输出端得到扩大了hFE（三极管放大倍数）倍的滤波效果，这是接在输出端的滤波电容无法相比的。右图的电容也是此作用。

图1

右图是一个输出可调的串联调整稳压电路。三极管V1叫调整管，起到调整输出电压作用。V2叫比较放大管。起到把取样信号与基准电压进行比较并放大后控制调整管的作用。电阻1作用是向三极管V1提供偏置电流，使三极管导通。电阻1另一个作用是向V2提供工电源。电阻2向稳压管提供工作电流。电阻3.4及W构成取样电路。稳压管给V2提供基准电压。此电路工作原理如下：设因负载变化或输入电压波动或其它原因使输出电压升高---------经取样电路取样，V2基极电压也升高---------V2基极电流加大------V2集电极电流加大--------V2集电极电压即V1基极电压下降----------V1射极即输出电压下降------结果就是输出电压实际并没有升高。同理，输出电压也不会下降。只能是一个稳定值。调整W可调高或调低输出电压。



通过本文的简单介绍，大家是否对稳压三极管工作方式及基础原理有了一定的认识呢？小编将继续关注此类技术，并未大家及时更行，尽请期待。
