真飞机拆不着,那就来拆拆无人机“鼻祖”大疆吧!

发布时间:2016-03-03 责任编辑:wenwei

【导读】作为模友而言,精灵3的发布确实是2015年的一个亮点,或多或少都希望能炸炸它(确实就是想装装逼)。当然,如果你是一位多年混迹在直机和固定翼的模友,那么精灵3对你们而言,就是一个玩具了。没什么可以折腾的地方,买来就炸,简单方便倒变成无趣了。玩客100在精灵3发布之后就火速预定,但碍于大疆都将第一批货给了鬼佬,所以国内准备入手精灵3的小伙伴就只能瞎等了。

真飞机拆不着,那就来拆拆无人机“鼻祖”大疆吧!

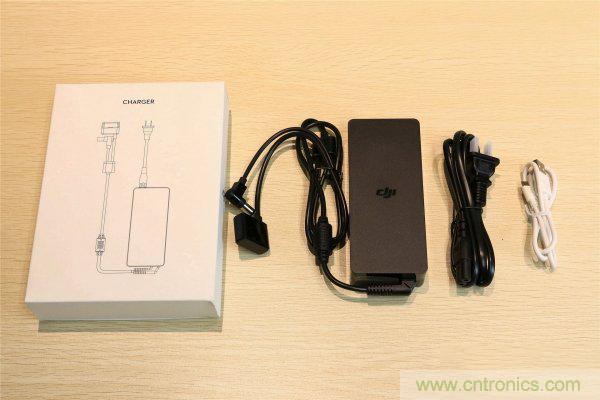

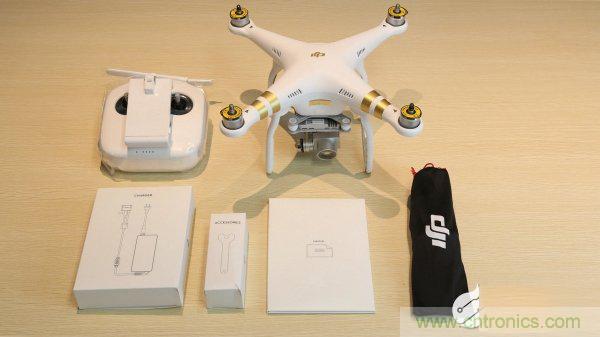

精灵3的包装确实较于上一代已经有了很大的进步,这些细节可能不太明显,但对于刚入手精灵2就炸机的我而言,脑子里还有那销魂的记忆。这次精灵3将很多配件都用盒子包装起来,非常整齐,而且不乱!而精灵2V 的时候,这些配件都是直接用胶带封装,开封之后,再塞回去你就会发现很乱了。所以确实我现在也不知道丢了多少配件(此刻心里已经有一万匹草泥马奔过)。

真飞机拆不着,那就来拆拆无人机“鼻祖”大疆吧!
真飞机拆不着,那就来拆拆无人机“鼻祖”大疆吧!
真飞机拆不着,那就来拆拆无人机“鼻祖”大疆吧!
真飞机拆不着,那就来拆拆无人机“鼻祖”大疆吧!

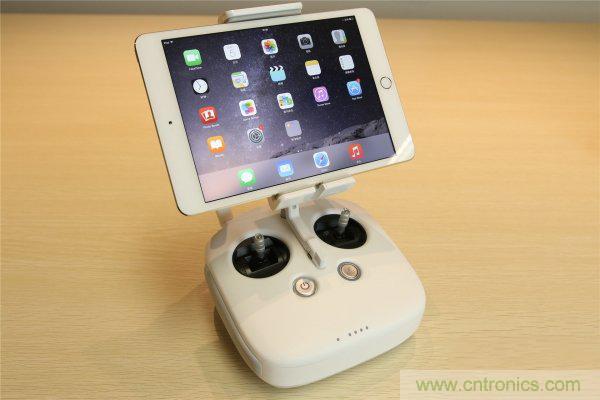

精灵3的控采用了悟控的阉割版,虽然这么做挺坑爹的,你就不能直接用悟的控吗?(此刻无数入了悟的小伙伴应该是在辱骂了) 但比上一代而言,精灵3的 控算是对得起父母了。(把玩精灵3的控,再碰2V 的控,就有种泪奔的感觉,突然觉得2V 的控好 LOW( ⊙ o ⊙ )啊!)

真飞机拆不着,那就来拆拆无人机“鼻祖”大疆吧!
真飞机拆不着,那就来拆拆无人机“鼻祖”大疆吧!

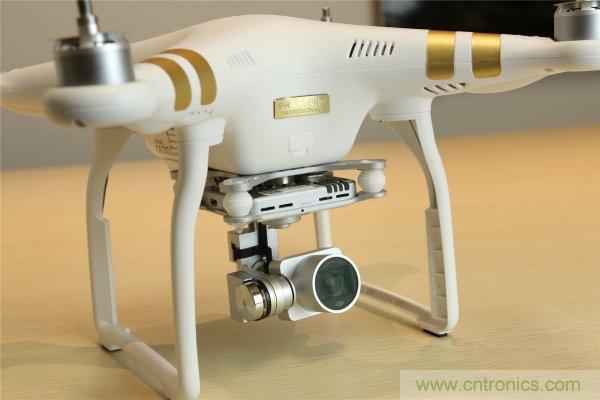

这次入的是4K 版本,so,需要给你航拍4K床上爱情动作片吗?

真飞机拆不着,那就来拆拆无人机“鼻祖”大疆吧!
真飞机拆不着,那就来拆拆无人机“鼻祖”大疆吧!

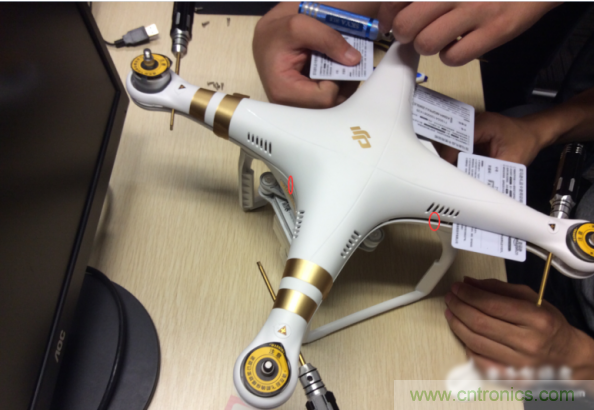

简单看完开箱,我们开始准备进入高潮吧!!!我知道你一定跳过前面,直接拉到高潮这里了!但老实说,刚入手都还没谈恋爱(首飞),就直接啪啪啪(拆机),还是有点担心的。万一要是中彩票(拆完装不回去或者装完飞不了)了,那岂不是哭死。 好了,咱们还是正经点,开啪吧!由于精灵3的衣服(外观)跟精灵2没有太大的区别,所以那几个纽扣(孔位)还是一样,每个机臂上有4颗螺丝

真飞机拆不着,那就来拆拆无人机“鼻祖”大疆吧!
真飞机拆不着,那就来拆拆无人机“鼻祖”大疆吧!

可能大疆不太愿意大家去强暴精灵3,所以这次精灵3用的居然是梅花螺丝,不过我们工具齐全,这点野蛮还是阻挡不了啪啪啪的。

真飞机拆不着,那就来拆拆无人机“鼻祖”大疆吧!

成功强开螺丝,没想到大疆竟然为精灵3上了贞操锁(就是盖子使用了内卡扣)!简直无从下手。衣服都脱了,你居然给我个贞操锁!!看来,我只好使出我的加藤鹰之手,来强行解开了。

先来震动棒伺候!

真飞机拆不着,那就来拆拆无人机“鼻祖”大疆吧!

再塞菊花贴伺候!

真飞机拆不着,那就来拆拆无人机“鼻祖”大疆吧!

经过我的加藤鹰之手,终于把精灵3的贞操锁解开了!(未满18岁的小伙伴,千万别学啊!)

真飞机拆不着,那就来拆拆无人机“鼻祖”大疆吧!

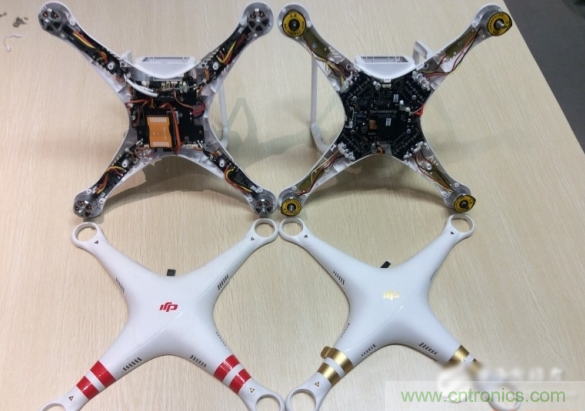

成功打开贞操锁之后,我们终于看到了那片渴望已久的黑森林了!这里有我们一切想了解,想摸索的主板和芯片。其实相较于精灵2,精灵3在内部结构上有了很大的改变。什么?你没看出来??那么请详细看一下对比图吧!

真飞机拆不着,那就来拆拆无人机“鼻祖”大疆吧!
真飞机拆不着,那就来拆拆无人机“鼻祖”大疆吧!

这样看对比图,就非常明显了吧!你可以很清晰的看到精灵2的内部结构非常混乱,各种跳线、飞线,乱七八糟的!接下来我们再看看精灵3的 G 点,三轴陀螺仪盒子。

真飞机拆不着,那就来拆拆无人机“鼻祖”大疆吧!
真飞机拆不着,那就来拆拆无人机“鼻祖”大疆吧!

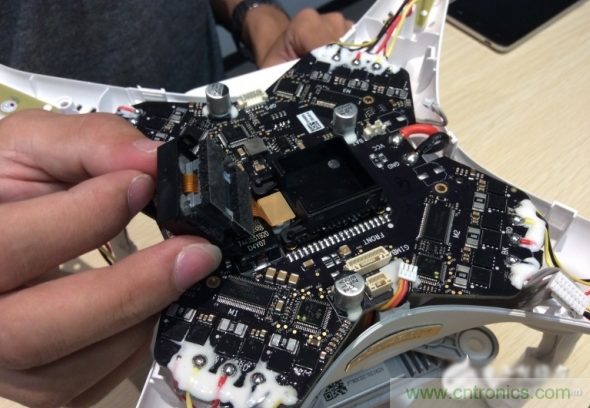

看完 G点,我们再换个体位,将主板掀起来。我们可以看到中间位置有个 SD 卡,它将记录精灵3的飞行数据!也就是说,你跟精灵3去哪偷情,只要接上这个,就基本一清二楚了。再深度分析,连你家和你公司都能找出来!所以如果你幻想这拿精灵3去问候谁家或者是去干坏事,小心机器别落在人家手里了!一旦给它悄悄配上通讯芯片,随时随地分分钟能知道你的飞行位置!天涯海角你都跑不了,据小道消息称,国家有关机关已经在研发芯片了,到时候只要在中国出售的飞行器,都必须悄悄把芯片装上去。

这样就可以随时随地的监控一些敏感的飞行动向!甚至据说还可以远程强暴你的飞机哟!远程控制,直接从硬件端夺走你的控制权。你的一切行为,都将会背记录。从购买到炸机!当然,你只是跟飞行器亲亲嘴,拖拖手,炸炸机还是没有关系的。但你想用飞行器干坏事,那可是分分钟周边就出现坦克飞机来问候你了。

真飞机拆不着,那就来拆拆无人机“鼻祖”大疆吧!

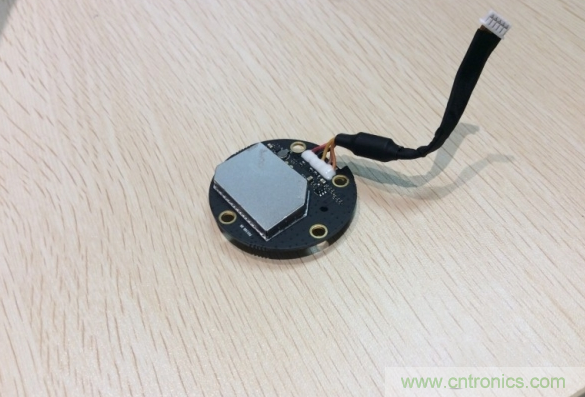

聊完八卦,我们再看看上盖屏蔽膜里的 GPS 吧!

真飞机拆不着,那就来拆拆无人机“鼻祖”大疆吧!
真飞机拆不着,那就来拆拆无人机“鼻祖”大疆吧!
真飞机拆不着,那就来拆拆无人机“鼻祖”大疆吧!
真飞机拆不着,那就来拆拆无人机“鼻祖”大疆吧!
真飞机拆不着,那就来拆拆无人机“鼻祖”大疆吧!

我们再看一次对比图,精灵3明显集成度要更高一点!直接将电调也集成在一块主板上了,这样的情况下,除了电机、外壳、浆、云台损坏可以直接换个零件之外,其他一切故障,如电调就只能修主板或者更换主板了!过保之后,估计你要更加小心了!

真飞机拆不着,那就来拆拆无人机“鼻祖”大疆吧!

前面搞完,接下来开始拆精灵3的小菊花吧!没错,就是这次精灵3重要升级部位,声波传感定位模块。虽然玩小菊花可能会让你有点刺激,但拆的时候可千万注意,因为有一个排线插在另一半,所以要是你一兴奋,拆完就拔出来!就只能呵呵呵了。

真飞机拆不着,那就来拆拆无人机“鼻祖”大疆吧!
真飞机拆不着,那就来拆拆无人机“鼻祖”大疆吧!

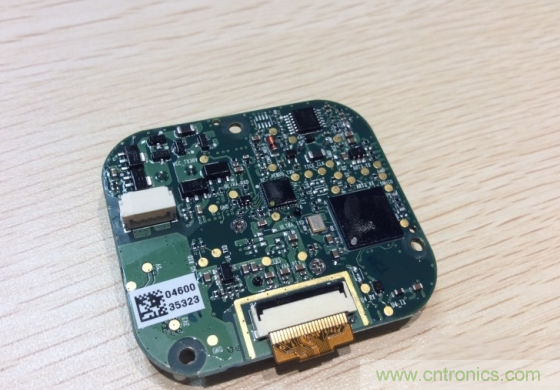

菊花(声波传感定位模块)当然要好好欣赏内外!

真飞机拆不着,那就来拆拆无人机“鼻祖”大疆吧!

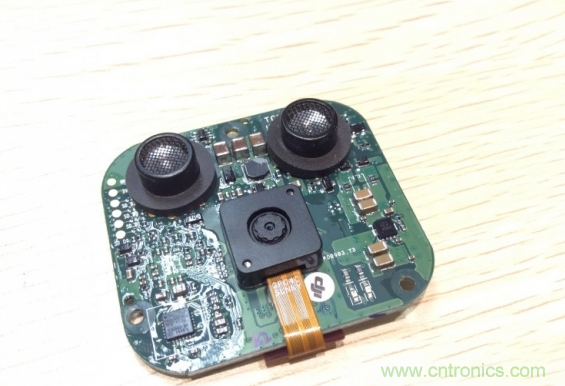

声波传感器和图像传感器

真飞机拆不着,那就来拆拆无人机“鼻祖”大疆吧!
真飞机拆不着,那就来拆拆无人机“鼻祖”大疆吧!

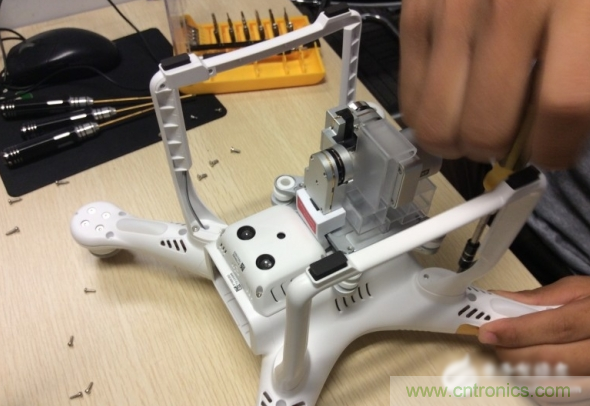

接着继续拆图传和接收模块,总共有4个 SMA 卡扣,天线分布在四个脚架支柱上,跟以往设计没有太大区别。

真飞机拆不着,那就来拆拆无人机“鼻祖”大疆吧!

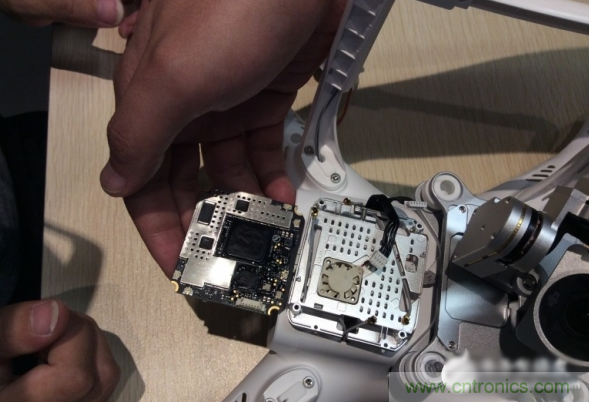

排线和 SMA 卡扣取下后拿起板子!

真飞机拆不着,那就来拆拆无人机“鼻祖”大疆吧!

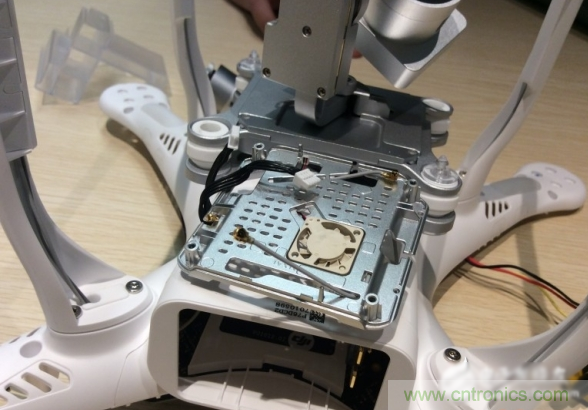

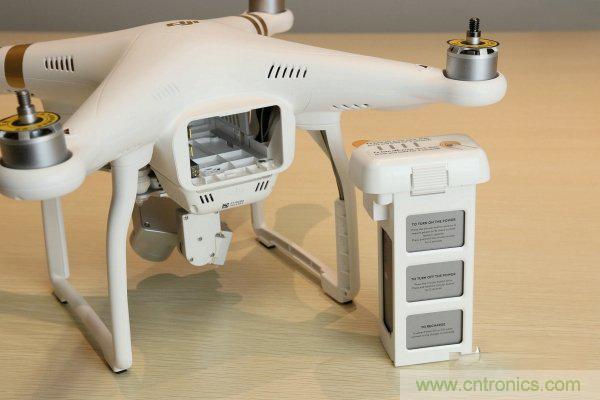

我们可以看到,图传底部有金属散热板和小风扇,这是因为图传的工作热量非常大,一摸(飞)就湿(发烫)了,所以需要这样设计。另外风扇和电池仓是想通的,也就是说,热风会进入电池仓,这样的设计看上去非常坑,因为热风会加热电池。不过只要你冷静想想,就大概知道为什么大疆要这样设计了!!(当然,这仅仅是我的小猜测而已)因为大疆的99%用户都在国外!他们有一部分的飞行环境,可能是在温度较低的情况下飞行。且一旦到秋天、冬天,国外的温度就急速下降至几度甚至零下温度。这样的通风设计,可以让电池快速加热,才能克服寒冷天气下的飞行任务。但如果拿去沙漠飞,不知道会不会随时爆炸!

真飞机拆不着,那就来拆拆无人机“鼻祖”大疆吧!
真飞机拆不着,那就来拆拆无人机“鼻祖”大疆吧!
真飞机拆不着,那就来拆拆无人机“鼻祖”大疆吧!

把精灵3折磨成这样子,相信你已经看醉了吧!那我们也该洗洗睡了。如果觉得这篇文章写得不错,请撸几个评论支持一下吧!如果你是模友,或者你对无人机、飞行器感兴趣!
