惊天秘密:太阳能飞机全球之旅不耗一滴燃料

2015-03-26 [责任编辑:sherry]
分享到:
0分
【导读】全球最大的太阳能飞机瑞士“阳光动力2号”将于3月下旬飞越中国,经停重庆和南京。小伙伴们听到这个消息又沸腾了,下面就来分享一下太阳能电池板的能量是怎么样收集存储起来,光伏电源与它有什么关系。

全球最大的太阳能飞机“阳光动力2号”近日开始了它的环球旅行,全程不消耗一滴燃料完全依赖太阳能提供能量,飞机在中东起飞,途经阿拉伯海、印度、缅甸、中国、太平洋、美国、大西洋、南欧和北非。那它是如何将电能收集到一起,最终汇聚给发动机供电的呢?下面介绍一下光伏电源在太阳能收集能量中所扮演的角色。

1、太阳能光伏系统的组成

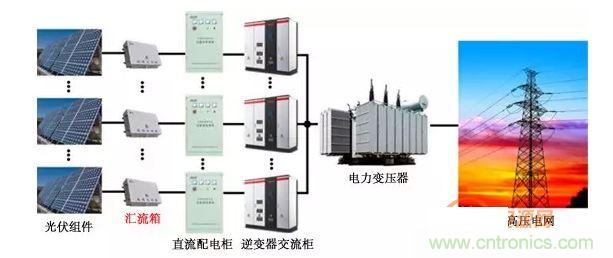

光伏系统是利用光伏组件(太阳能电池)直接将太阳能转换成电能的系统。一般由太阳能电池板组件,汇流箱,配电柜和逆变器等部分组成,即可单独使用,也可以并网运行,具有资源充足,灵活多变,可靠洁净的众多优点。下图为光伏发电应用的示意图。
1、太阳能光伏系统的组成
光伏组件:即太阳能电池组,通过阳光辐射到太阳能电池板上,将太阳能转变成电能。

汇流箱: 将光伏阵列输出的电能汇集在一起,同时配置了光伏专用直流防雷模块、直流熔断器和断路器等。

直流柜: 光伏直流控制柜主要应用在大型光伏电站,用来连接汇流箱与光伏逆变器。并提供防雷及过流保护、监测光伏阵列的单串电流、电压及防雷器状态,短路器状态。

逆变器:具有直交流变换功能,且能最大限度地发挥太阳电池性能的功能和提供系统故障保护。

2、汇流箱供电解决方案对比

在太阳能光伏发电系统中,通常太阳能光伏电池会分成若干组,每组中的若干个光伏阵列并联接入光伏汇流箱。由于一天内阳光照射度很难保持一致,光伏阵列输出电压是波动较大,范围一般为200VDC-1000VDC。

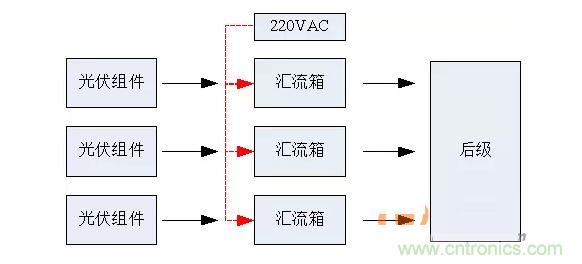

原有汇流箱供电均采取独立的交流电源给光伏汇流箱监控单元供电,这样从交流220V取电,就存在线路过长、布线困难等问题。
2、汇流箱供电解决方案对比

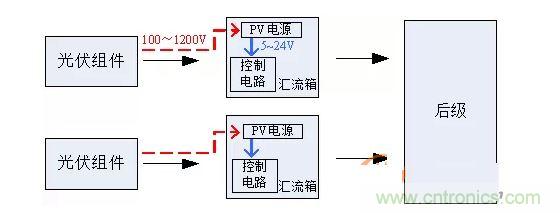

由致远电子研发的PV系列光伏模块可很好的解决这一问题,该系列产品为100-1200VDC、200-1200VDC超宽电压输入,此电源可以直接从光伏组件取电,最终输出稳定的直流电源。此外,该系列模块通过了EMC电磁兼容及长时间的环境可靠性测试,能很好的应对恶劣多变的环境考验。
2、汇流箱供电解决方案对比
3、致远PV系列光伏专用电源产品主要特性

输入电压:100-1200VDC

输出电压:12V,15V,24V

输出功率:10W,15W

转换效率高达80%;

-40℃~+70℃宽范围工作环境温度;

全塑料外壳,安全隔离4000VDC。
