【导读】在电路中三极管能起到放大的作用，还能进一步实现稳压的作用。本文就解析了代替限流电阻的串联稳压三极管电路的原理，希望新手能够学以致用。
工作原理

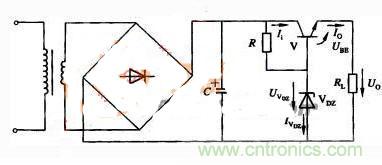

按图1连接电路，检查无误后，接通电路；
保持输入电压Ui不变，改变RL，观察U0；
保持负载RL不变，改变UL，观察U0；
结论：输出电压U0基本保持不变。
该电路稳压过程如下：
（１）当输入电压不变，而负载电压变化时，其稳压过程如下：
（２）当负载不变，输入电压U增加时，其稳压过程如下：
（３）当UI增加时，输出电压U0有升高趋势，由于三极管T基极电位被稳压管DZ固定，故U0的增加将使三极管发射结上正向偏置电压降低，基极电流减小，从而使三极管的集射极间的电阻增大，UCE增加，于是，抵消了U0增加，使U0基本保持不变。
可以看到，本文当中介绍的串联稳压三极管电路虽然能够实现较好的稳压作用，但却存在一个缺点，那就是在电路当中的控制灵敏度过低，这就导致了其稳定性能可能较差，这一点是设计者们需要随时注意的。
