电源模块外围电容该怎样选型呢?

发布时间:2018-07-19 责任编辑:lina

【导读】伴随着科技时代的发展,模块电源也越深得市场欢迎,使用模块电源时,该如何增强模块电源的稳定性和可靠性呢?下面通过几个方面,介绍如何选取外接输入、输出电容,以提升模块电源的使用寿命和整个供电系统的稳定性、可靠性。

伴随着科技时代的发展,模块电源也越深得市场欢迎,使用模块电源时,该如何增强模块电源的稳定性和可靠性呢?下面通过几个方面,介绍如何选取外接输入、输出电容,以提升模块电源的使用寿命和整个供电系统的稳定性、可靠性。

在模块电源的实际应用中,外接输入、输出电容的选取往往会从几个方面入手:
  •  电容额定耐压值。
  •  电容的容值。
  •  电容的使用寿命。

下面重点介绍1~2点是如何去选取输入、输出电容的。

一、从电容的额定耐压值去选取

1、在DC-DC电源应用中,外接输入电容的耐压值我们一般会选用1.3-1.4倍耐压。

例如:输入电压为48V那我们选用的滤波电容耐压值就为63V。原因是DC-DC的电源启动电流大,容易导致二次冲击电压过高,从而损坏器件。

2、AC-DC整流滤波电容耐压值选取:在AC-DC整流滤波电路中,根据公式我们能计算出整流后的理论直流电压的大小。

例如:在输入90-265Vac的整流电路中,通过公式计算可以得出整流后的电压范围在127-375Vdc。根据经验我们一般会选取耐压值在1.1-1.3倍理论计算电压值的电容,考虑成本因素有些设计者也会考虑

1.0倍理论计算电压值的电容。

二、从输入电容的容值选取

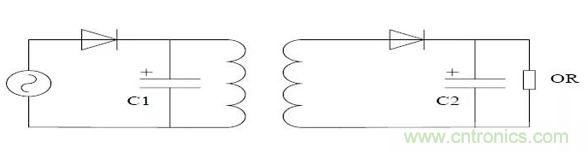

在许多文献中,对于滤波电容 C的选取,多使用经验公式,并认为滤波电容 C越大越好;在一些滤波电路的维修中,技术人员经常用比原电路容量大的电容来代替已坏掉的电容。如图1所示的简单整流滤波电路。

图1 输入、输出等效电路

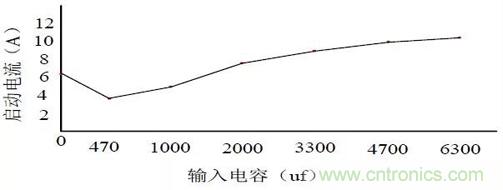

从理论上讲,增大电路中的滤波电容 C容量的确可以使输出电压的波形变得更为平滑、起伏更小,但在电路接通瞬间,电路中所产生的冲击电流因素却不能被忽略;在一些滤波电路的维修中对滤波电容的替换也存在冲击电流的问题,在不更换其他元件的前提下,单纯提高滤波电容的容量会使整个电路的实际使用寿命大大缩短,甚至烧毁整个电路。况且,单纯地提高滤波电容的容量对改善输出电压的作用也是有限的。做一个简单实验外接不同输入电容的大小启动时的电流曲线,如下图所示为输入外接电容大小与启动电流的关系曲线。



由此曲线可以看出外接输入电容越大,启动电流就越大,伴随的对电路中冲击电流也越大。对整个电路的威胁也就越来越大。

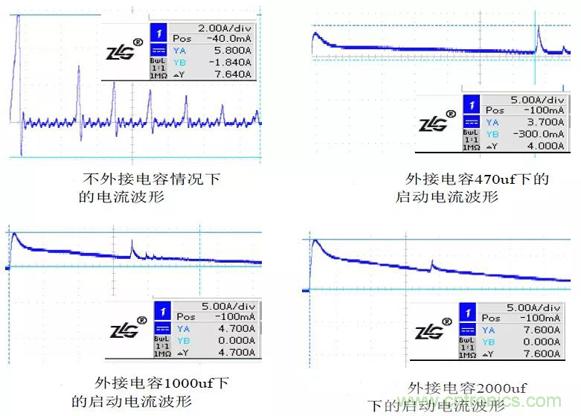

上图为外接电容大小不同的启动电流波形。外接电容在一定情况下,启动电流达到最低值,对整个电路的输入,输出环境有很大的改善。当外接电容超过这个范围就会导致启动电流增大,对其他器件的威胁也就随之增大,导致出现不同程度的器件损坏。

三、输出电容的选取

输出电容的选取,一般考虑的因素是电源的输出纹波噪声和电源的负载能力(容性负载)。在成本允许的情况下,很多人都会认为外接输出滤波电容是越大,可以减小纹波噪声干扰,对系统供电更为稳,这是一种错误的观念。

输出滤波的电容的选取,不单单是考虑纹波噪声因数,还要考虑模块电源的启动能力和承受输入冲击电流的能力。如下图所示:是致远模块输出25w的一款产品,在输出外接大小容值不同情况下的输入电流波形和输出纹波噪声图。

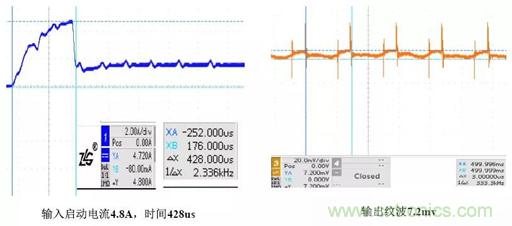

外接输出电容470uf测试的输入输出波形图

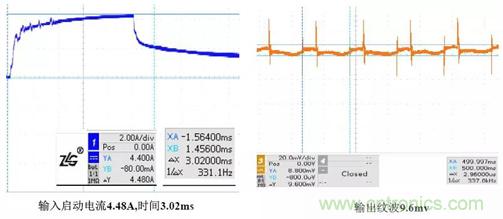

外接输出电容4700uf测试的输入输出波形图

从图上数据可以看出,外接输出电容容值在一定大小的时候对纹波噪声起到减小作用,但随着外接电容的不断增大纹波噪声会处于一个平衡值。反观输入电流波形,在输出电容增大情况下启动时,输入电流维持在大电流时间会越长。假如使用的模块抗输入冲击电流小,这样就可能导致模块在一定时间下受冲击电流过大而损坏。所以外接输出电容也不是越大越好,这要根据模块的启动能力和承受电流冲击能力来选定的。

四、小结

在模块电源的使用过程中合理外接输入、输出电容是对模块模块电容的一种保护,同时也大大提高了电源的使用寿命,减小了因电源输入、输出不稳定而带给整个工作系统存在的不必要隐患。

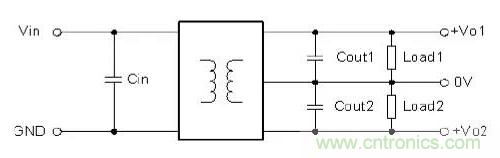

ZLG致远电源模块的优势: 在我们致远电源模块产品说明中,我们都会给客户详细推荐最为合适的外围电路和外接电容的容值大小,有效的保证了模块在应用场合下的最佳环境,同时也保证了客户使用的安全性和可靠性。避免了因外接电容选型不对带来给模块和整个系统的损失。如下图所示是致远模块双输出的外围电路推荐图和外接电容大小值。



为了进一步稳定输入电源,在输入端增加一电容Cin,若为了进一步减小输出纹波和噪声,可在输出端增加一串联等效阻抗小的电容Cout,但容值不能超过该产品的最大容性负载,否则会造成电源模块启动不良。推荐外接电容值,如表1所示。

表1 推荐外接电容值
