一文看懂低通、高通、带通、带阻、状态可调滤波器

发布时间:2019-10-10 责任编辑:lina

【导读】二阶压控低通滤波器电路如图所示,由R1、C1 及R2、C2 分别构成两个一阶低通滤波器,但C1 接输出端,引入电压正反馈,形成压控滤波器。


1 、二阶压控低通滤波器

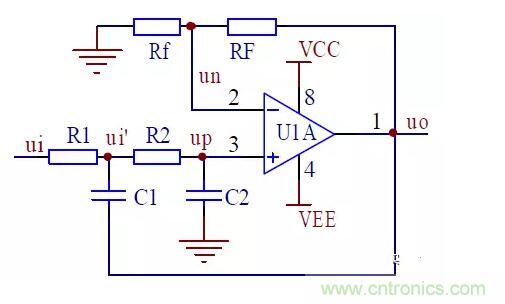

二阶压控低通滤波器电路如图所示,由R1、C1 及R2、C2 分别构成两个一阶低通滤波器,但C1 接输出端,引入电压正反馈,形成压控滤波器。


一文看懂低通、高通、带通、带阻、状态可调滤波器

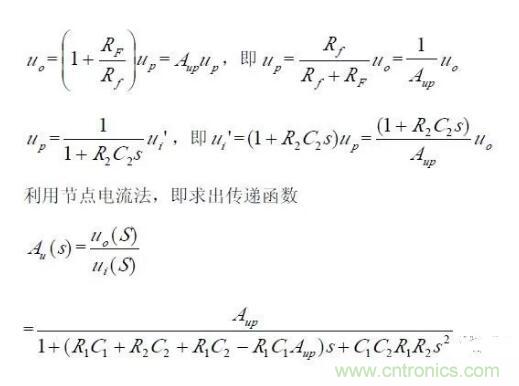

(1) 传递函数


一文看懂低通、高通、带通、带阻、状态可调滤波器

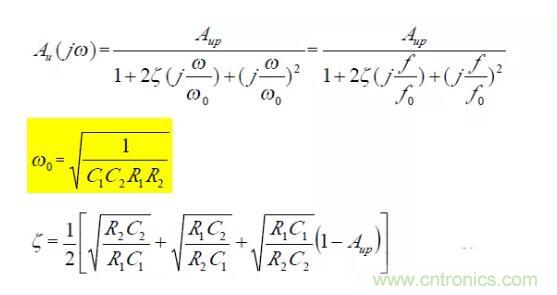

(2) 频率特性


一文看懂低通、高通、带通、带阻、状态可调滤波器

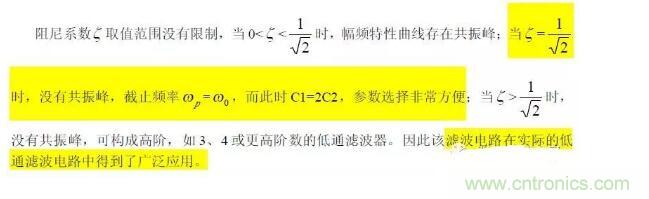

可见该低通滤波器特点是阻尼系数ζ 由电阻R1、R2,C1、C2 的比决定;而固有频率ω0与R1、R2、C1、C2 具体数值有关,即ω0与ζ 独立可调,互不影响。


(3) 参数选择

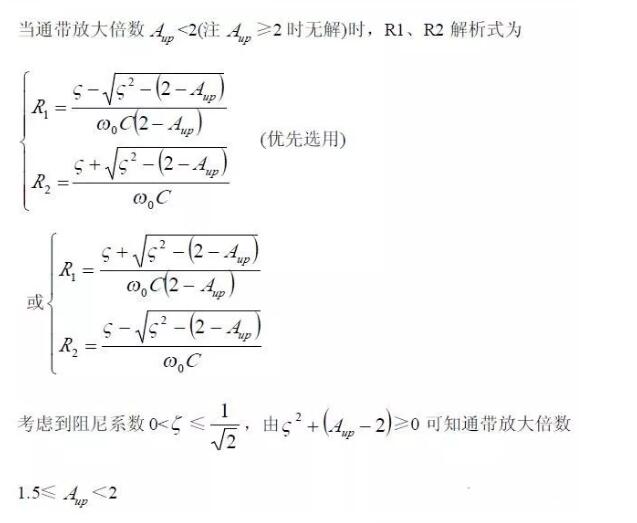

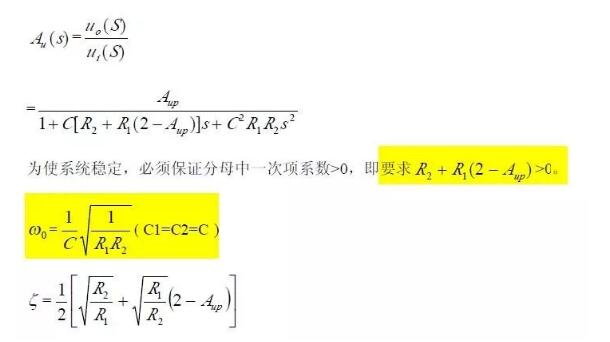

为方便参数匹配,考虑到标称电容种类较少,一般选择C1=C2=C。通过选择不同的R1、R2 满足特定的固有频率ω0 、ζ 。

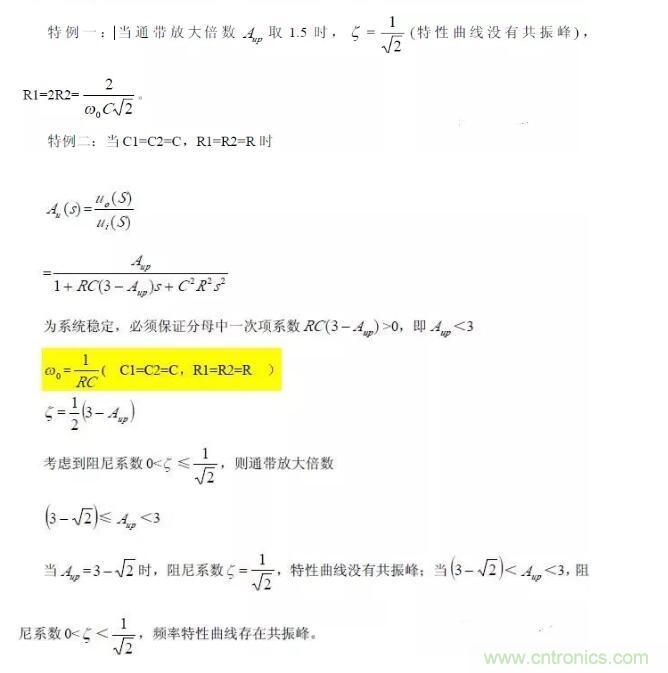

一文看懂低通、高通、带通、带阻、状态可调滤波器

一文看懂低通、高通、带通、带阻、状态可调滤波器

一文看懂低通、高通、带通、带阻、状态可调滤波器


2、单位增益二阶压控低通滤波器


对于二阶压控低通滤波器来说,当通带放大倍数Aup =1(单位增益)时,图所示电路变为图所示,其中RF=R1+R2。


一文看懂低通、高通、带通、带阻、状态可调滤波器

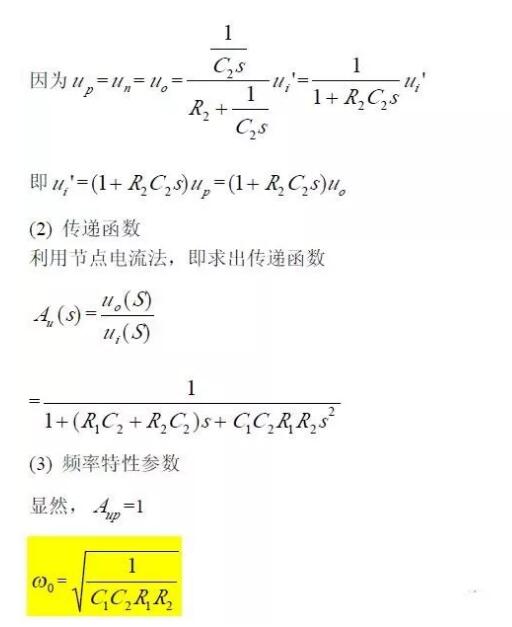

(1) 基本关系


一文看懂低通、高通、带通、带阻、状态可调滤波器
一文看懂低通、高通、带通、带阻、状态可调滤波器


一文看懂低通、高通、带通、带阻、状态可调滤波器


(4) 参数选择


在固有频率ω0 、阻尼系数ζ 已知情况下,设计步骤如下:

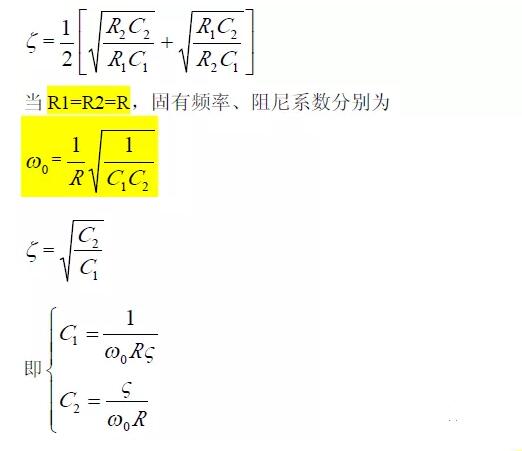

一文看懂低通、高通、带通、带阻、状态可调滤波器


3、二阶低通滤波器

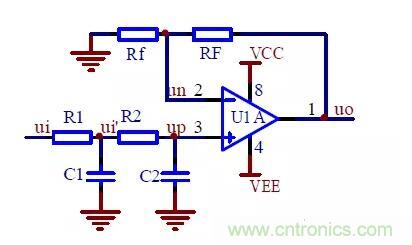

一文看懂低通、高通、带通、带阻、状态可调滤波器


(1) 传递函数

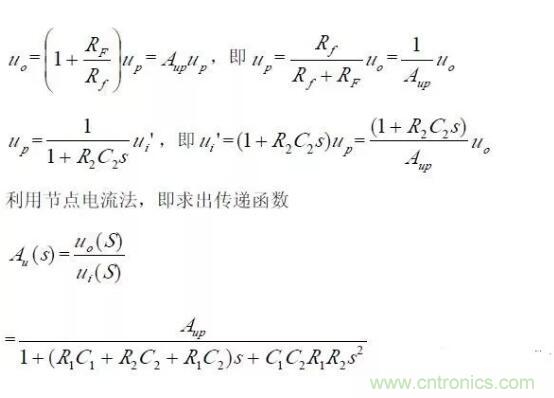

一文看懂低通、高通、带通、带阻、状态可调滤波器


(2) 频率特性

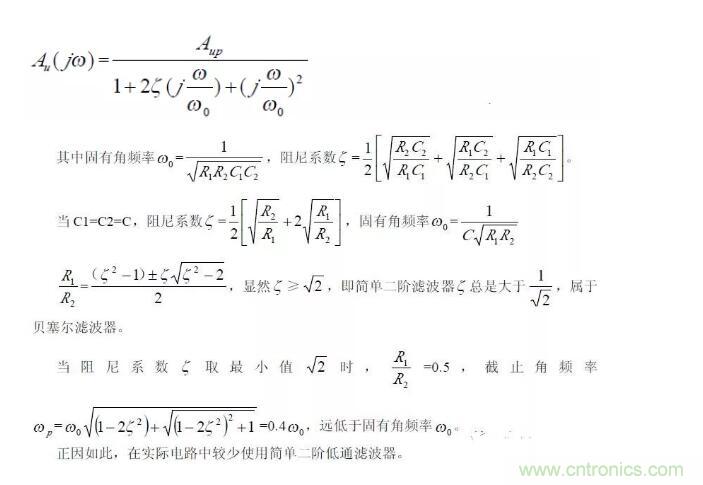

一文看懂低通、高通、带通、带阻、状态可调滤波器

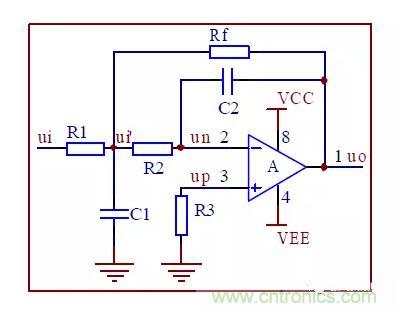

4、无限增益多路反馈低通滤波器

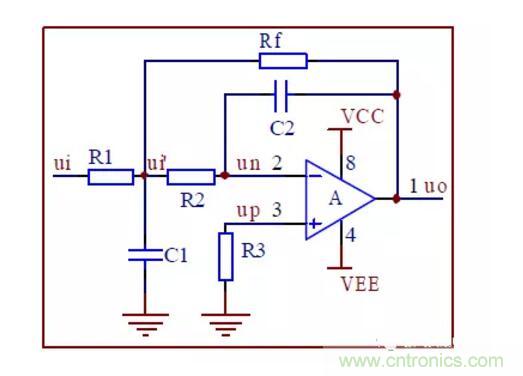

一文看懂低通、高通、带通、带阻、状态可调滤波器

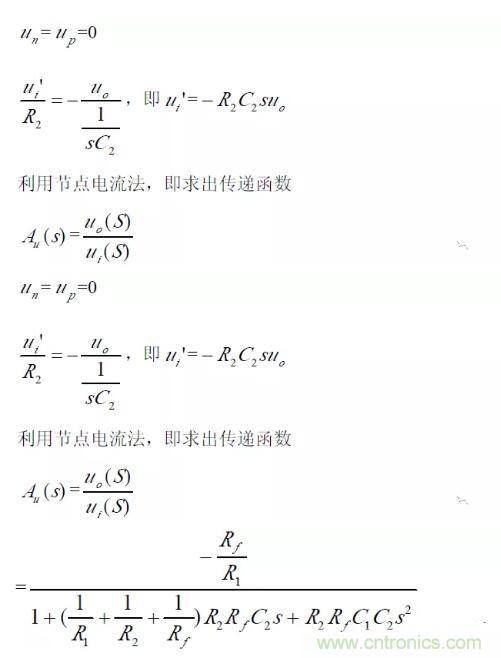

(1) 传递函数


一文看懂低通、高通、带通、带阻、状态可调滤波器

(2) 频率特性


 一文看懂低通、高通、带通、带阻、状态可调滤波器
