【导读】大神总是无处不在的，还在为家里的空调不带自动测温并自觉改变温度而苦恼吗？还在为不爱跑出被窝调温度而痛苦吗？今天给大家解决这个问题，让你的生活智能起来！舒适起来！

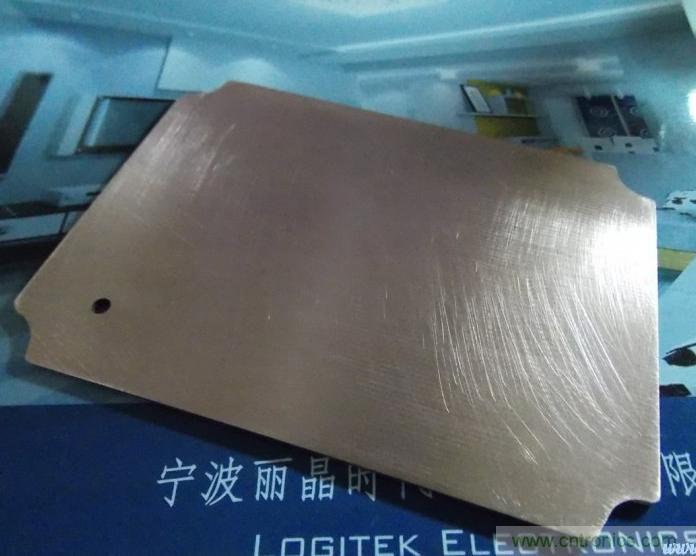

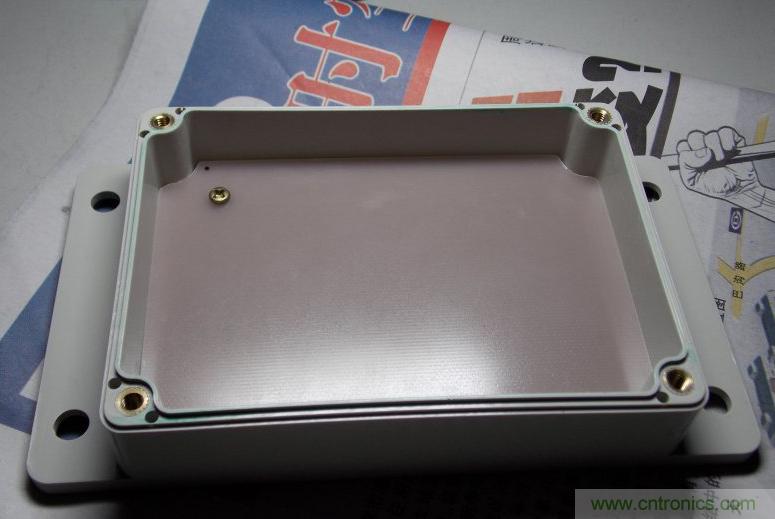

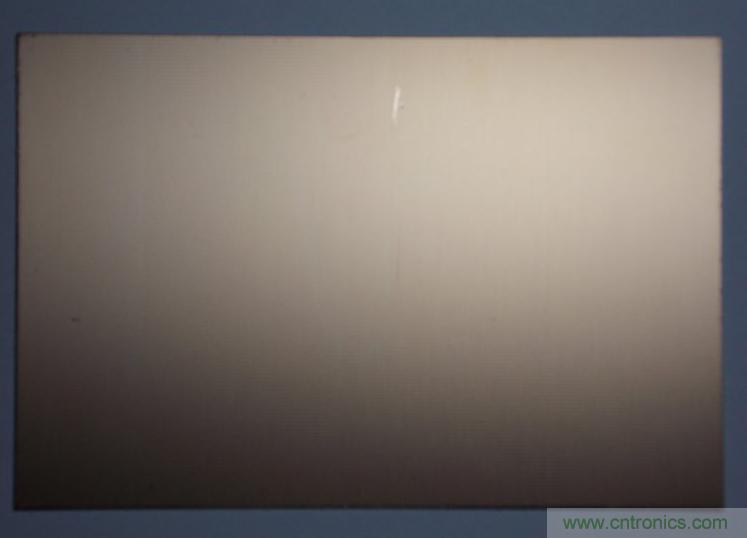

第一步：准备塑料壳体、覆铜板和其他元器件，先来两张壳体和覆铜板的特写
第二步：涉及到壳体组装的手工DIY要注意先处理覆铜板在壳体内的安装位置，确定螺丝位置等因素，不要等到焊完元件才发现不合适，所以，千万不要着急，先处理好覆铜板再说！

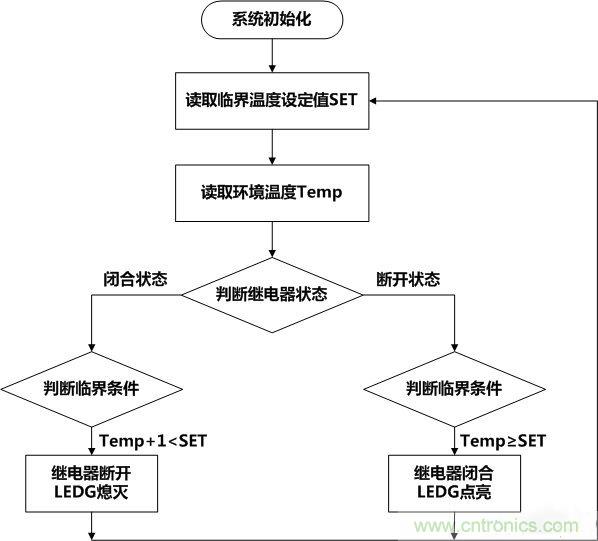

第三步：设计程序流程->编程
第四步：面包板测试，程序调试，其实对于DIY来说，这一步也是很重要的，它可以帮助你发现很多实际应用中的问题以便及时解决

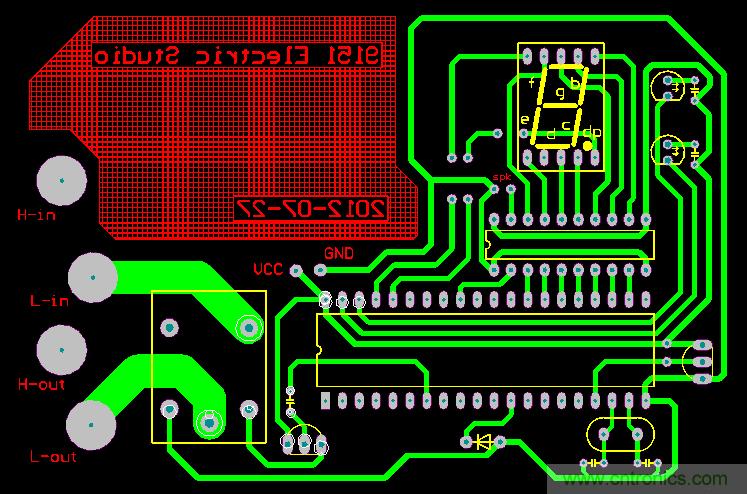

第五步：电路测试完成以后，就开始按照自己的想法设计PCB吧，注意螺丝位置哦！

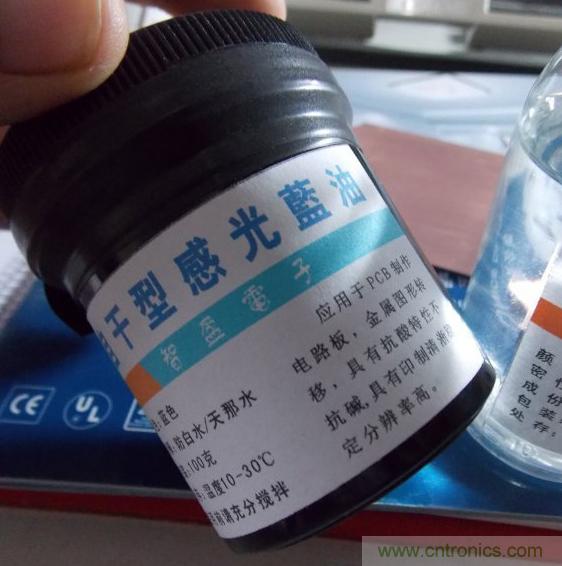

第六步：PCB设计完成后，动手做板子吧，这次我用的感光油墨法
第七步：曝光的过程没有拍照，也许我当时太在意曝光时间，太关注曝光的程度了，以至于没有拍照，曝光完成后就开始显影，泡到显影液用毛刷轻轻的刷，刷出PCB后就开始蚀刻吧，这一步也是“大快人心”的步骤

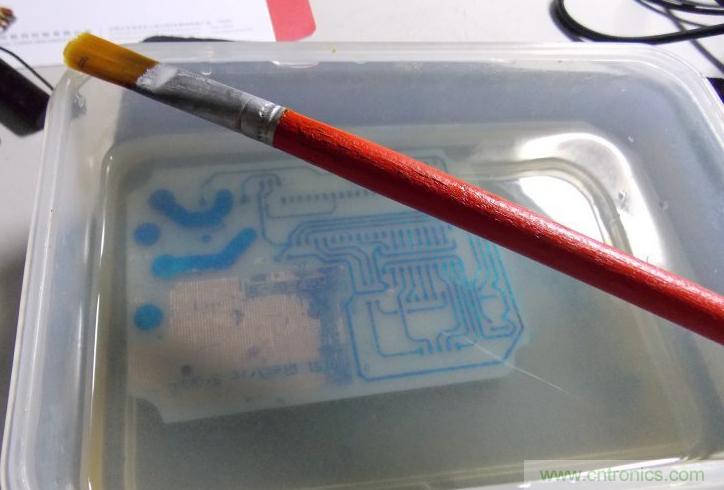

第八步：脱膜
第九步：PCB完成

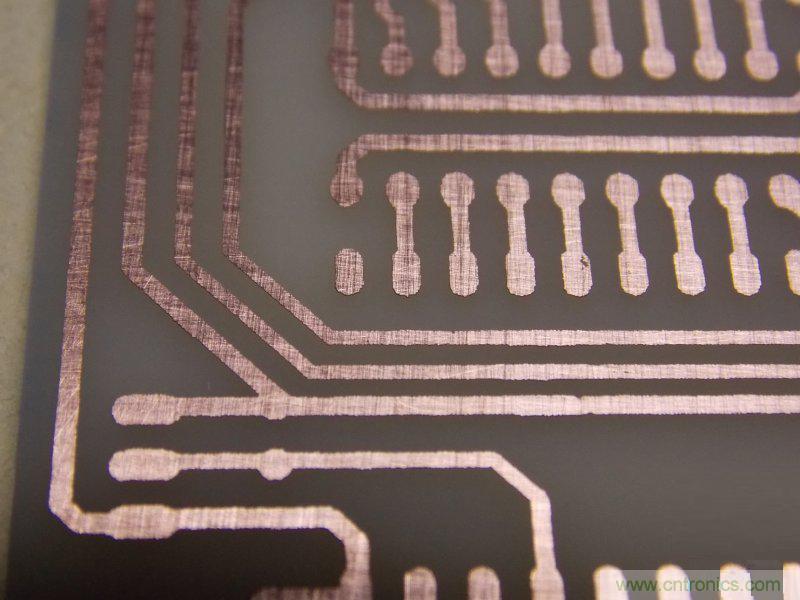

来几张PCB的特写吧~~

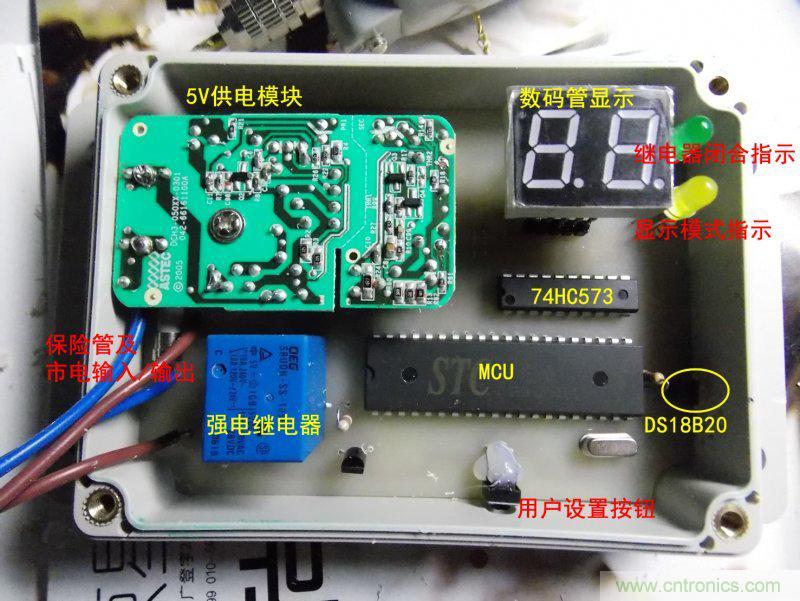

第十步：PCB完成之后，元器件的焊接也是整个DIY的重头戏，下面就是将所有元器件焊接完成的效果了

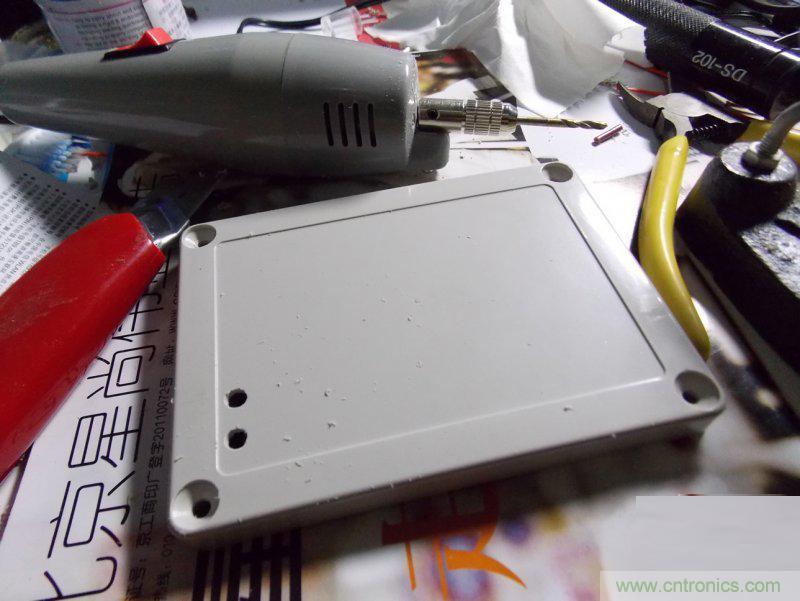

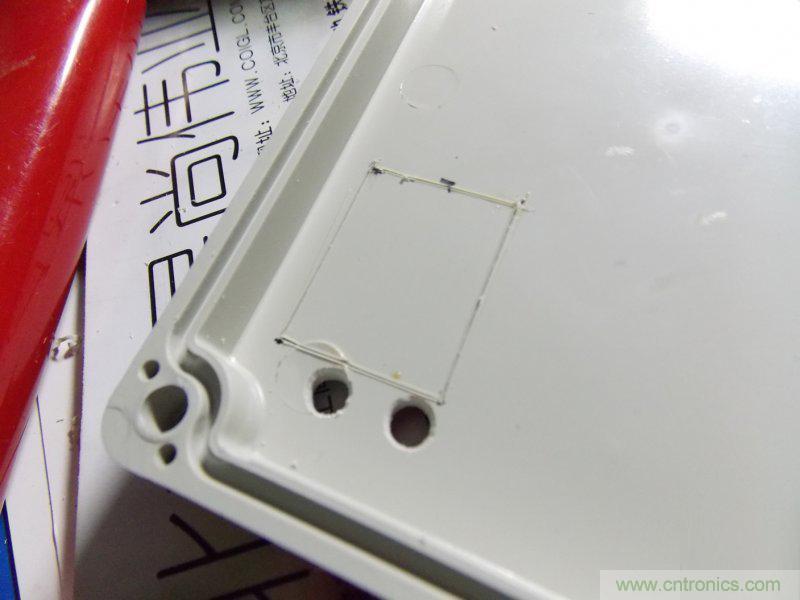

第十一步：接下来，我们要处理一下壳体了，在壳体的前面板打出LED指示灯的孔和数码管的显示窗口

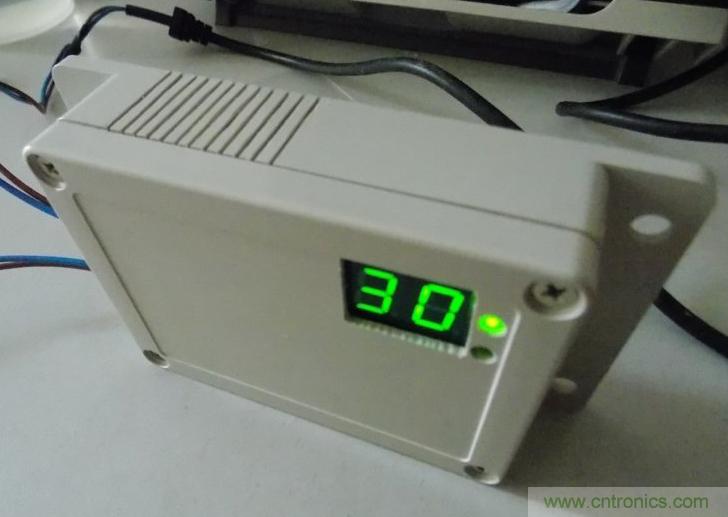

第十二步：打出数码管和LED指示灯的孔之后，装上前面板初步看看效果
别着急~~我们还要继续~~~

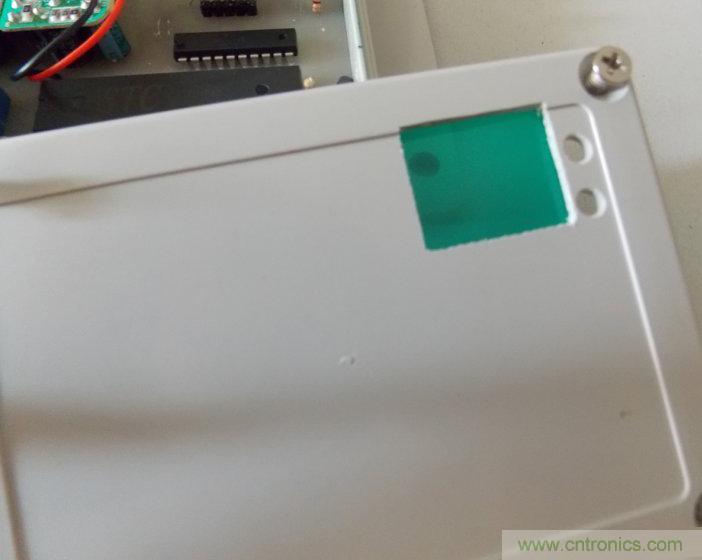

第十三步：在数码管窗口敷上一片绿色的塑料片，看上去效果更好点

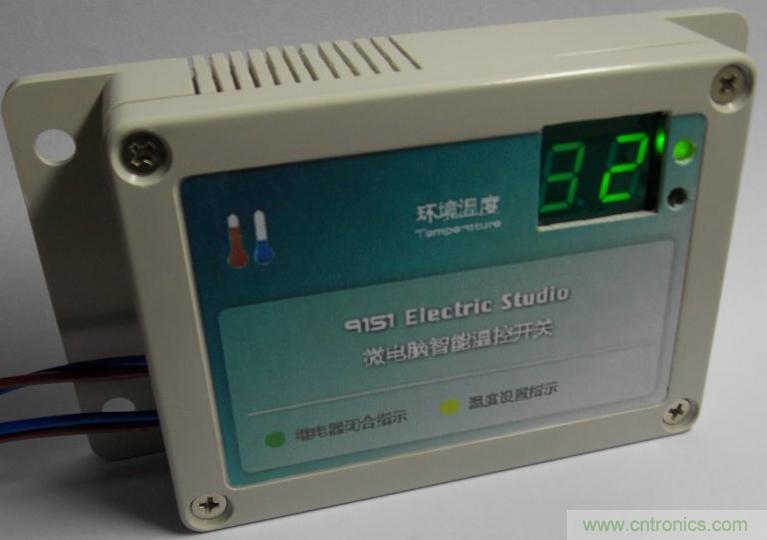

第十四步：不要以为这就完了，哈哈，各位看官，继续往下看吧！需要自己设计一个前面板的图，打印出来后贴到前面板上，看看效果，咋样？好看多了！！

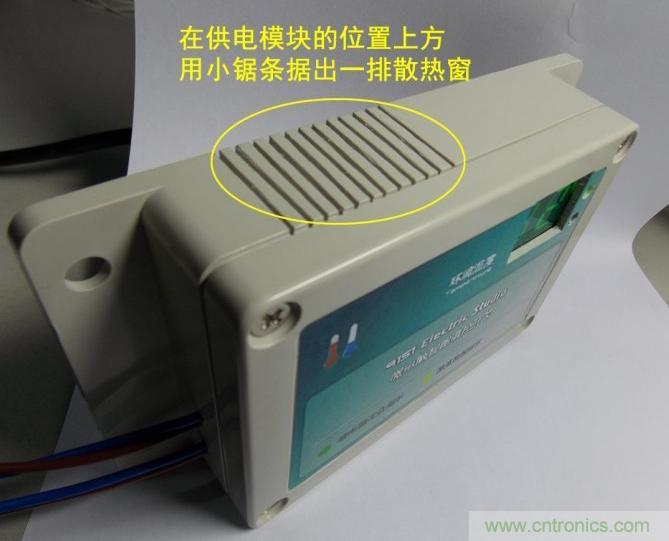

第十五步：在供电模块位置的上方外壳用小锯条锯出一排散热窗，在PCB右侧DS18B20位置的外壳处开出足够大的孔，有利于DS18B20更加准确的检测环境温度

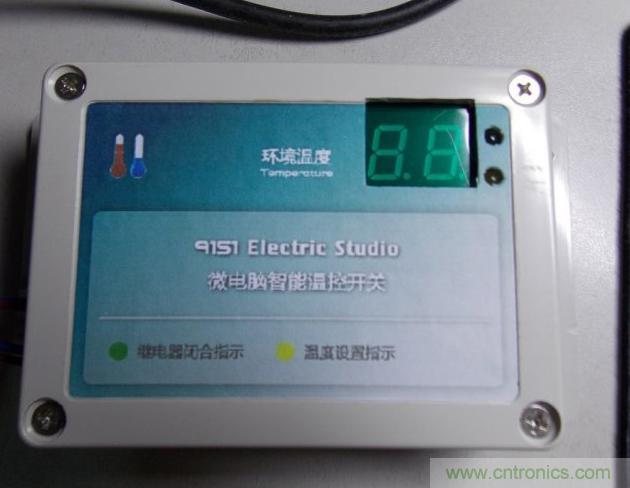

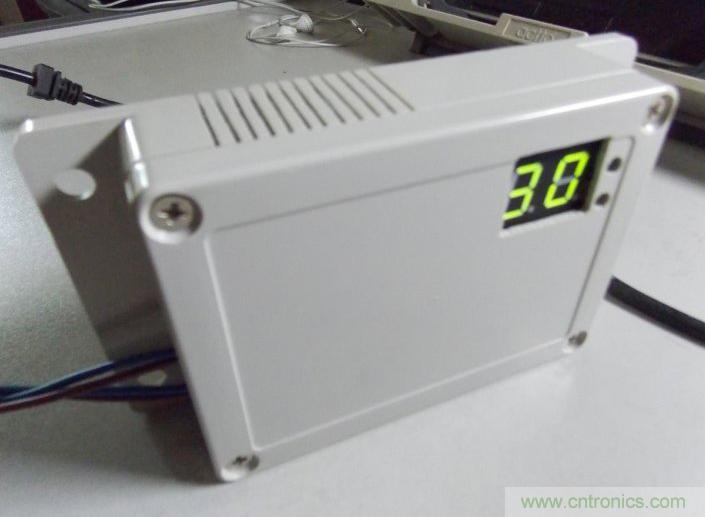

好了，这款“微电脑智能温控市电开关”到这里就基本DIY完成了，下面奉上整机的效果图，有了它，你可以将你的房间温度精确地控制在你觉得舒服的温度了！！（PS：下图照片中两位数码管亮度差异是由于数码管的动态扫描显示遭遇相机的快门速度快的缘故，实际应用中肉眼是不会觉得亮度差异的）
