必须掌握的:光电传感器的控制电路分析

2016-12-27 [责任编辑:sherry]
分享到:
5分
【导读】说到“光电传感器”大家都不会陌生,但是大家去讲解或者深入的去介绍下光电传感器的是如何控制的时候,估计很多童鞋都傻眼了,本文就为大家分析下光电传感器的控制电路。

光电传感器是一种能够将可见光信号转换为电信号的器件,也可称为光电器件,主要用于光控开关,光控照明,光控报警领域中,对各种可见光进行控制。
光电传感器

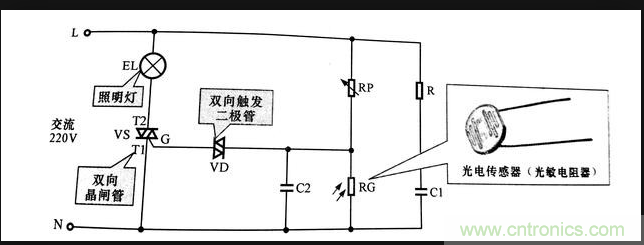

光电传感器的线路连接图

从上图可看出该光电传感器采用的是光敏电阻器作为光电元件,光敏电阻器是一种对光敏感的元件,其电阻值随入射光线的强弱发生变化而变化。

当环境光较强时,光电传感器RG的阻值较小,使可调电阻器RP与光电传感器RG处的分压值变低,不能达到双向触发二极管VD的触发电压值,双向触发二极管VD 截止,进而使双向了晶闸管VS也截止,照明灯EL熄灭。

当环境光较弱时,光电传感器RG的阻值变大,使可调电阻器RP与光电传感器RG处的分压值变高,随着光照强度的逐渐增强,光电传感器RG的阻值逐渐变大,当可调电阻器kP与光电传感器RG处的分压值达到双向触发二个极管VD的触发电压时,双向触发二极管VD导通,进而触发双向品闸管VS也导通,照明灯EL点亮。
关键字:光电传感器 控制电路
