一个简易机器人,竟然用了这么多颗数字传感器

2017-03-02 来源:头条网/电子日 [责任编辑:susan]
分享到:
5分
【导读】数字传感器由敏感元器件、转换元器件、变换电路和辅助电源4部分组成。下面我们就按照在机器人身上应用的功能来说说这些数字传感器,相信应用了下面介绍的这些传感器后,你的机器人一定会更有生机。

人们为了从外界获取信息,必须借助于感觉器官。 而单靠人们自身的感觉器官,在研究自然现象和规律以及生产活动中它们的功能就远远不够了。为适应这种情况,就需要传感器。因此可以说,传感器是人类五官的延长,同样它们也构成了机器人的五官。


与模拟传感器类似,数字传感器也是由敏感元器件、转换元器件、变换电路和辅助电源4部分组成。其分类也完全相同,根据其基本感知功能分为热敏传感器、光敏传感器、气敏传感器、力敏传感器、磁敏传感器、湿敏传感器、声敏传感器、放射线敏感传感器、色敏传感器和味敏传感器等十大类。而数字传感器相对于模拟传感器就要简单得多,它没有那些复杂的带有公式的特性曲线,转而代替的是高电平与低电平信号。而相对控制器读取的是0与1的信号,这就是数字传感器。


下面我们就按照在机器人身上应用的功能来说说这些数字传感器,相信应用了下面介绍的这些传感器后,你的机器人一定会更有生机。

制作机器人的第一个问题就是机器人的开启与关闭,相信你一定离不开下面这些传感器。没错,它们扮演着开启和关闭机器人的角色。1、机械按钮传感器

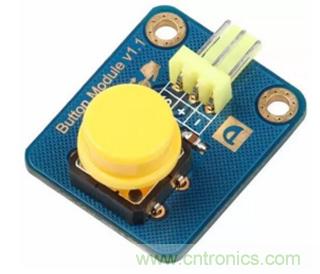

按钮开关(见图1)利用推动传动机构,使动触点与静触点接通或断开,从而实现电路换接的开关。它是一种结构简单、应用广泛的主令电器。按钮可以分为常开式按钮、常闭式按钮和复合式按钮,根据连接方式的不同,按下按钮时可对应不同的电平信号。

图1.机械按钮传感器

还有一种在机器人比赛、生活中应用更为广泛的按钮传感器。虽然与普通按钮的原理相同,但外形却很奇特,它就是碰撞开关

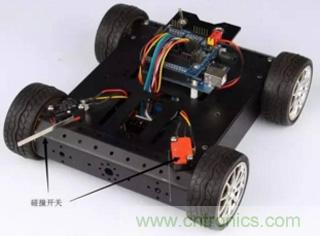

在机器人比赛中,碰撞开关经常被用在碰撞壁障小车上(见图3)。小车前端的碰撞开关在碰撞到障碍物时就会给控制器反馈一个信号,告诉控制器前方左侧或右侧有障碍物,程序再控制小车转弯避开障碍物。

图2.碰撞避障小车2、电容触摸传感器

触摸传感器的原理是:当人体(手指)接触金属感应片时,由于人体相当于1个大电容,因此会在感应片和人体间形成一个电容,感应电容量通常有几皮法到几十皮法。利用这个最基本的原理,在外部搭建相关电路(把引脚配置为输入,电容充电,那么触摸时充当电容的人体会改变原有电容值和充电时间),就可以根据这个电容量的变化,检测是否有人体接触金属感应片。

图3.电容触摸传感器

触摸式电容传感器(见图4)是在PCB上覆盖一层绝缘层制作而成,所以坚固、耐磨、绝缘、隔尘、隔水,而且外观美观新颖,已在广泛应用在诸多领域。此外它并非传统机械结构,避免了机械按钮中存在的机械故障与机械磨损等问题。

3、电磁继电器

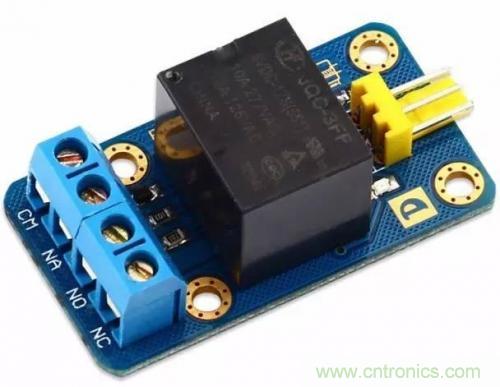

下面介绍的开关就更高大上了,它就是电磁继电器(见图5)。电磁继电器是一种电控制元器件,当输入量的变化达到规定要求时,就会被触发导通。它关系到控制系统和被控制系统之间的互动。通常应用于自动化的控制电路中,它实际上是用小电流去控制大电流运作的一种“自动开关”。

图4.电磁继电器

因为电磁继电器具有这种弱电控制强电的特性,所以它多应用于大型机器人,特别是需要较高电压驱动的机器人和大部分工业机器人身上。控制电路与驱动电路的分离也可以防止两者互相干扰,保证了控制部分的安全。
关键字:数字传感器 机器人
