【导读】在相控阵雷达、卫星通信等高端应用领域，模数转换器(ADC)的动态性能直接决定了系统探测能力。芯佰微电子最新推出的CBM94AD34-500 ADC芯片，以500MSPS采样率下65dB无杂散动态范围(SFDR)的卓越性能，成功突破了高频信号采集的技术瓶颈。本文将深入解析这款国产ADC的创新设计、实测表现及典型应用方案。
一、高频信号采集的技术挑战与突破路径
现代雷达系统对ADC性能提出严苛要求：在X波段(8-12GHz)应用中，经过混频后的中频信号通常位于400-600MHz范围，传统12位ADC在此频段的SFDR普遍低于60dB。芯佰微通过三项核心技术革新实现性能突破：采用SiGe BiCMOS工艺将晶体管截止频率提升至200GHz；创新性的多级流水线架构配合数字后台校准算法，将积分非线性(INL)控制在±4.5LSB以内；差分时钟树设计使采样抖动低于80fs RMS。实测数据显示，在450MHz输入信号时，该芯片二次谐波失真(HD2)为-72dBc，三次谐波(HD3)为-68dBc，显著优于同类进口产品。
二、芯片架构解析：从模拟前端到数字接口

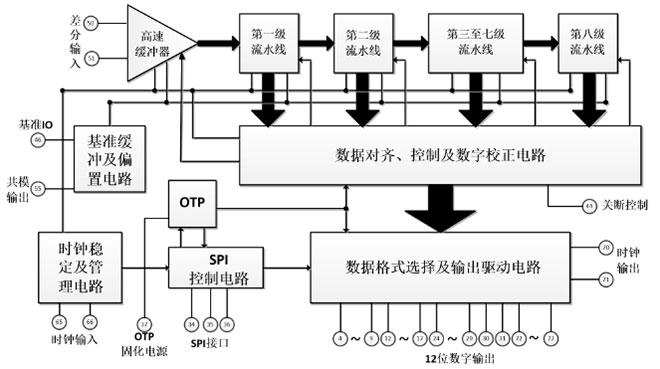

CBM94AD34-500采用八级流水线架构，每级包含1.5位子ADC和残差放大器。独特之处在于：1）输入级采用宽带采样保持放大器(SHA)，-3dB带宽达1.8GHz；2）第四级集成动态元件匹配(DEM)电路，降低电容失配误差；3）数字校正模块实时补偿各级的增益误差和时序偏差。时钟管理单元包含低噪声PLL和差分缓冲器，在500MHz工作时相位噪声仅为-150dBc/Hz@1MHz偏移。数字输出接口支持可配置LVDS模式，通过SPI接口可选择二进制补码、偏移二进制或用户自定义格式，数据传输率最高达1Gbps。
三、关键电路设计要点与实测性能

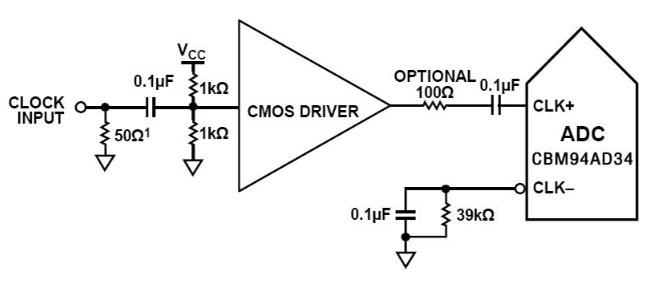

模拟输入电路推荐两种配置方案：对于70-100MHz中频信号，采用Mini-Circuits公司的ADT1-1WT变压器实现单端转差分，配合背对背肖特基二极管限幅保护；宽带应用则建议使用ADI的AD8138差分驱动器，其0.1dB平坦度达500MHz。时钟电路设计尤为关键，实测表明当使用100MHz OCXO通过HMC7044分配时钟时，系统SNR可提升2dB。电源设计需特别注意：模拟电源(1.8V)需采用LT3045超低噪声LDO，每个电源引脚布置10μF陶瓷电容+100nF高频去耦电容组合。
环境温度测试显示，在-40℃至85℃范围内，芯片SFDR波动小于3dB。长期可靠性测试中，1000小时高温老化(125℃)后参数漂移均在规格书范围内。与进口竞品AD9434对比测试表明，在相同450MHz输入条件下，CBM94AD34-500的SFDR优于对手4dB，功耗降低22%。
四、典型应用方案与系统集成
在相控阵雷达接收链中，该ADC直接对接GaN低噪声放大器(LNA)输出，通过JESD204B接口与Xilinx Zynq UltraScale+ FPGA互联。系统集成时需注意：1）射频PCB采用Rogers 4350B材料，严格控制差分走线长度偏差(<5mil)；2）时钟走线实施带状线屏蔽，避免串扰；3）散热设计需保证结温不超过105℃。
卫星通信地面站应用案例显示，搭配256点FFT处理器可实现1.2MHz分辨率带宽下的-110dBm灵敏度，满足CCSDS 401.0-B-31标准要求。在电子对抗系统中，多片ADC通过SYNC引脚同步采样，时间对齐精度优于±2ps，支持瞬时测频(IFM)和数字信道化接收。
五、国产化替代策略与生态建设
该芯片采用QFN-56封装，与AD9434引脚兼容，但需注意三点差异：1）基准电压默认1.25V(可通过SPI调节)；2）上电时序要求模拟电源先于数字电源启动；3）休眠模式下的唤醒时间从50μs缩短至20μs。芯佰微提供完整参考设计套件，包含Altium Designer格式PCB文件、SPI配置代码示例及噪声分析报告。与国内主流FPGA厂商(如紫光同创)合作开发的JESD204B IP核，可缩短用户开发周期6-8周。
结语
CBM94AD34-500的成功研发标志着国产高性能ADC取得重大突破，其500MSPS采样率下65dB SFDR的性能指标已达到国际一流水准。随着第二代产品(支持JESD204C接口)的研发推进，中国在高性能数据转换器领域正逐步实现从跟跑到并跑的跨越。未来技术发展将聚焦三个方向：1）采用28nm CMOS工艺进一步降低功耗；2）集成片上数字预校正算法；3）开发车规级版本拓展自动驾驶雷达市场。
