工程师画PCB的时候，难免会遇到一些连接器件，在中国，由于一些原因，很多时候，这些连接器件很难像国外那样，能向厂家索要机械尺寸文档，所以很多时候，都需要手拿游标卡尺去量。这样就造成，一来我们不知道连接器的管脚接线，很容易连接错误；二来自己测量的，总有误差，最后画出来的PCB接插件按不上去。接插件的标准化与否和尺寸标准图是否完全，我看这就是中国与国外的差距之一。不单在芯片方面，而是在这些细节方面我们做得也不好。
耳机插座尺寸

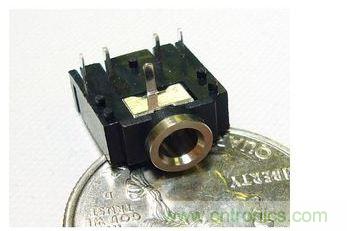

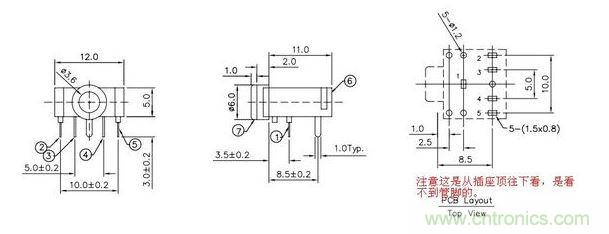

这是我们在电子市场上买到的3.5mm立体声耳机插座。它的机械尺寸如下：
从耳机插座底面的管脚旁边会有①②③④⑤的编号，对应尺寸图。
一般来说耳机采用3段式的插头，插头直径一般有3.5mm和2.5mm，不同直径的插头对应不同直径孔的耳机插座，所以“公”和“母”要对应.

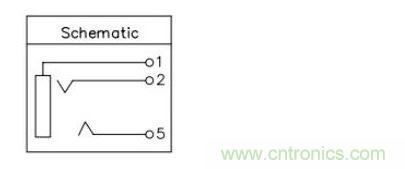

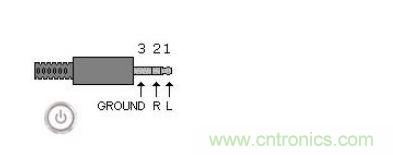

根据三段式的耳机插头的接线，就可以确定耳机插座的连接：
1脚接地，2脚接右声道（Right），5脚接左声道（Left）。在耳机接头没插入插座的时候，2脚和3脚，4脚和5脚是接在一起的，而一旦接头插入插座的时候，2脚和3脚，4脚和5脚会分开。所以从系统可靠性的角度来说，3脚和4脚应该接地，这样的话，耳机没插的时候，左右声道输入接地，系统输入为0。很多时候，我们都会把不用的3脚4脚悬空，那么2脚和5脚也是悬空的,这样带来的风险就是， 万一会从外界串入一个大电流，会从2脚和5脚传到板子上，从而会烧毁芯片。
[page]

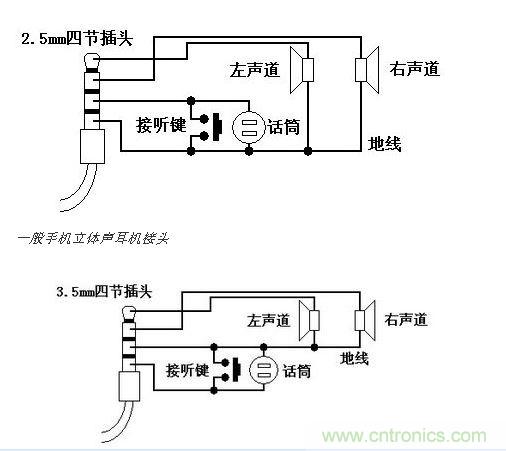

耳机接头除了有三段式之外，还有四段式，四段式比三段式加多了一个话筒/接听键，国标（大部分手机）从头到尾（尾巴是有线那边）的定义是：左声道、右声道、MIC、地。要注意iphone的四段式耳机接头的顺序是不一样的，从头（尖）到尾是左声道、右声道、地、MIC。

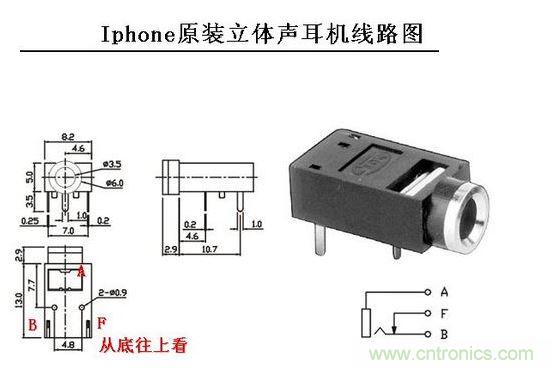

单声道耳机插座
单声道耳机插座也可以用作输入。要注意的是A为地，B应该接输入端，而F端应该接地。在没有耳机接头接入的时候，B脚和F脚是连在一起的，这样保证，输入接地，输入信号为0。当有耳机接头接入的时候，B脚和F脚分离，F脚与A接连在一起。
DC电源输入插座尺寸

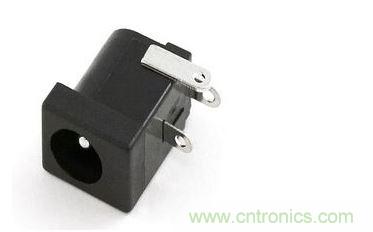

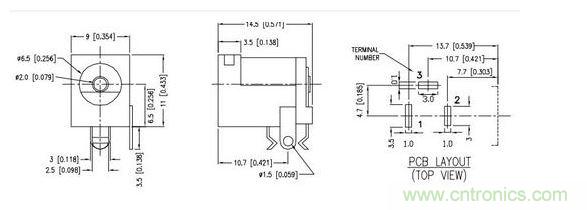

这是我们通常使用的DC电源输入插座。尺寸如下：

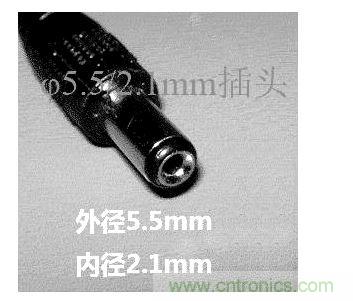

这个DC电源插座是对应内径2.1mm，外径5.5的插头。
外径5.5mm，内径2.1mm，长约10mm
电源极性：内正外负
要注意的是插头一般是内正外负的，但也不排除少数自己做的插头是反的，所以保险起见，最好使用前用万用表量一下，免得烧毁芯片。

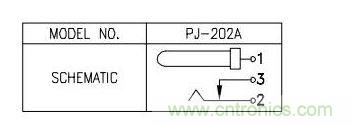

DC电源插座接线
DC电源插座的2脚和3脚在插头没有插进的时候是连在一起的，当插头插进的时候，3脚与2脚分开。所以3脚和1脚应该连地。
USB接口插座引脚
USB是英文Universal Serial Bus的缩写，中文含义是“通用串行总线”。
USB的版本：
第一代：USB 1.0/1.1的最大传输速率为12Mbps。1996年推出。
第二代：USB 2.0的最大传输速率高达480Mbps。USB 1.0/1.1与USB 2.0的接口是相互兼容的。
第三代：USB 3.0 最大传输速率5Gbps, 向下兼容USB 1.0/1.1/2.0
画PCB板的时候要知道USB的引脚排列。以下均为插座或插头的前视图，即将插座或插头面向自己。
USB-A型插座是用在主机上的，USB-B型插座是用在外设上的。

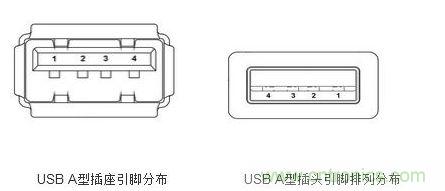

USB A型插座和插头：

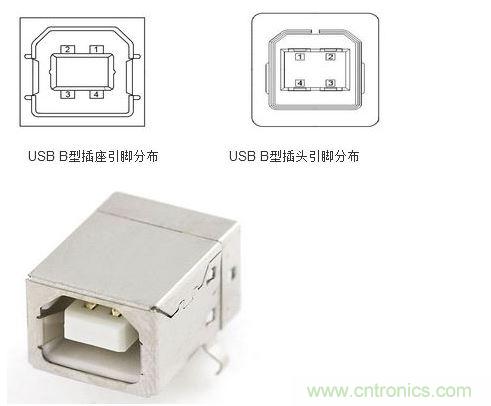

USB B型插座和插头：
USB-B型插座是用在外设上的

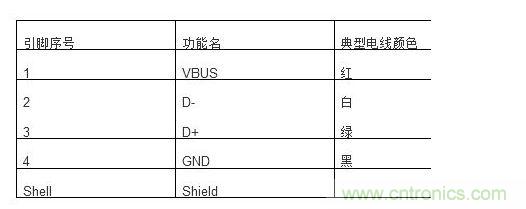

USB A-B型引脚功能：

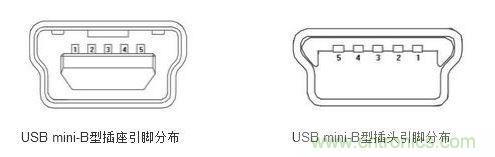

USB mini-B 插座和插头：

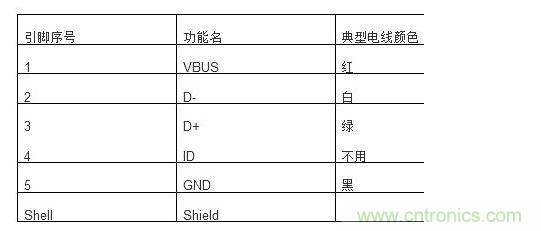

USB mini-B型引脚功能：

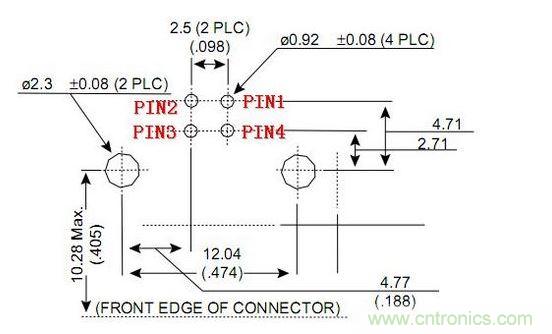

关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。
