【导读】前面讲解了常用连接插件中的耳机插座，DC电源输入插座，USB A型母头尺寸和相关资料，这里小编将继续为大家带来USB B型母头，DB9 串口母口插座，SD卡插座的尺寸和管脚资料。希望这篇实用性很强的技术文能为从事PCB的童鞋们有很大的帮助。
【集合一】画PCB时一些常用的接插件知识
http://www.cntronics.com/connect-art/80025221
【集合二】画PCB时一些常用的接插件知识
http://www.cntronics.com/connect-art/80025222

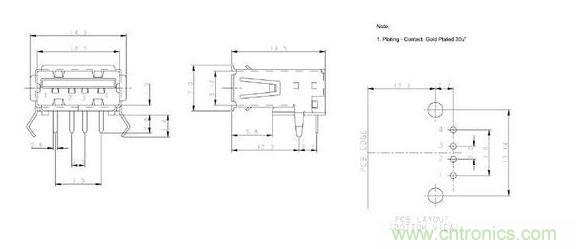

USB A型插座DIP直插：
USB A型插座SMT贴片：

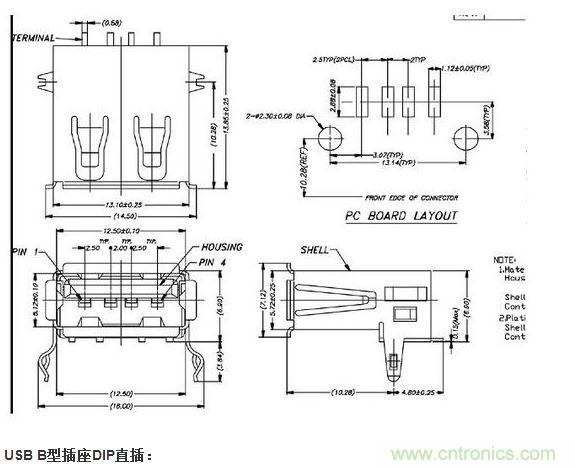

USB B型插座DIP直插：

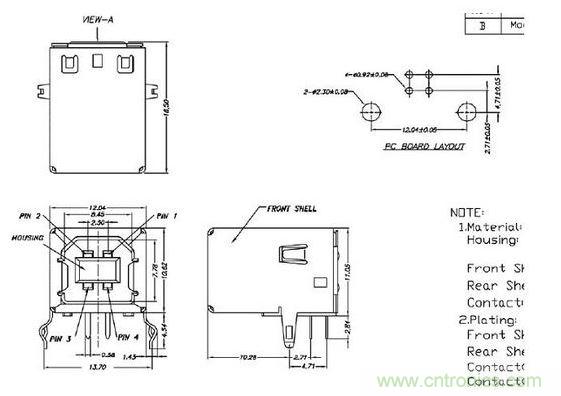

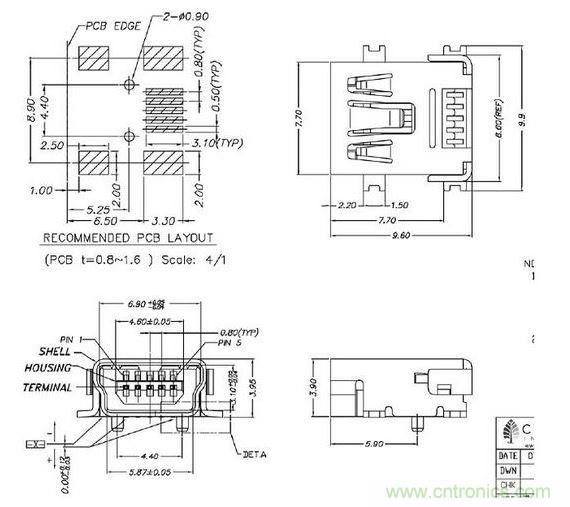

USB Mini-B型插座贴片：

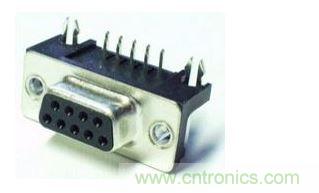

DB9 串口母口插座

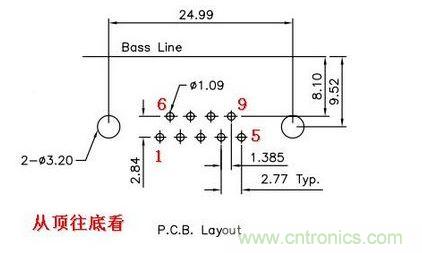

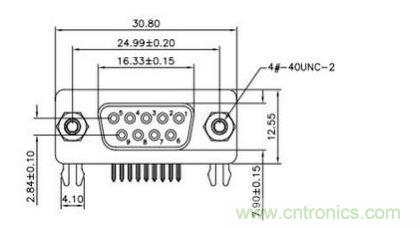

我们经常会在开发板上用到这样的DB9串口母头插座。它的尺寸如下：
要认真看清楚DB9母口表面的数字标示。
通常母口的数字要与串口线上公接头的数字对上。
作为主设备上（如计算机）的PCB板上一般放置公头（针），而从设备（如开发板）一般放置母头（孔）。这样做的好处就是，减少主设备的接头损坏次数，毕竟公头比母头还是结实很多。
连接两个设备的串口要用串口线，由于很多设备的多样性，所以串口线公-公、公母、母母的串口线都有，这里要注意，串口的2，3脚的连接，拿计算机与单片机通信作为例子，RS232要同通信的话，PC_RXD连接MCU_TXD，PC_TXD连接MCU_RXD。直连和交叉的串口线都有，但要对应上面这个连接关系。
串口线上基本都没有标注2脚和3脚两头是直连还是交叉，所以一个比较好的做法就是以后用过的串口线上都挂一个写明直连还是交叉的标牌，这样就避免每次用串口线都抓瞎，最后导致串口连不上。
[page]

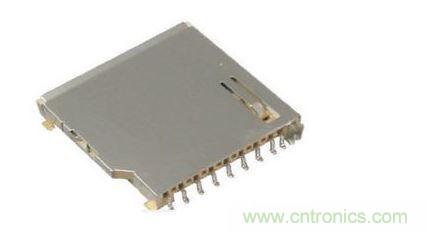

SD卡插座尺寸图

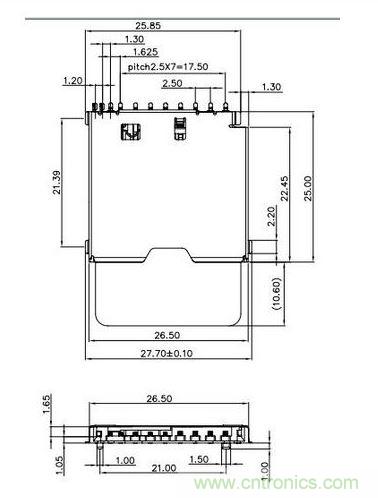

上图是我们一般在电子市场上买到的SD卡座。其外观尺寸图如下：

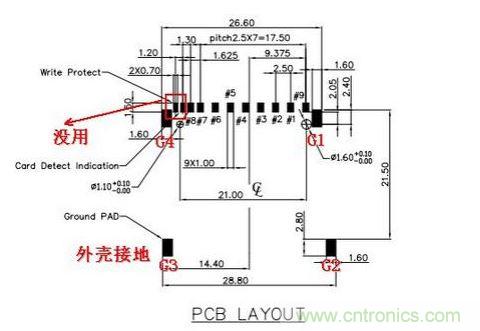

PCB尺寸图如下：
8脚旁边的两个脚是没用的，而G1，G2，G3，G4是固定脚，这四个脚也是与SD卡座的金属外壳是连在一起的，最好是接
地，因为SD卡要用手来插拔，难免会把静电带到卡座上，如果这几个固定管脚连上地的话，静电就会通过这几个脚留
回地，而不会对其他功能管脚有损害。

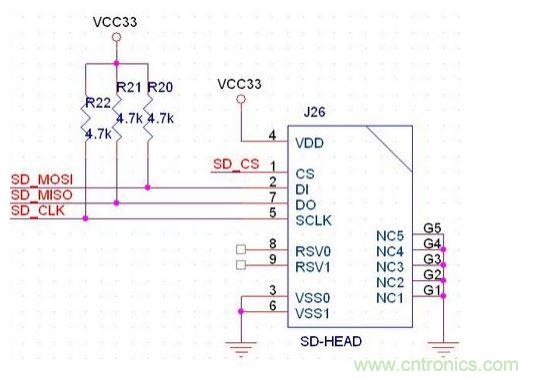

SD卡的接线图(G5为8脚旁边的那两个没用管脚)
