【导读】三碳膜电阻（Carbon Film Resistor）是通过在陶瓷基体上沉积碳膜层制成的固定电阻器，其核心结构包括陶瓷基体（高温烧结氧化铝）、碳膜层（碳氢化合物高温裂解沉积）、金属引脚及保护涂层。电阻值通过碳膜厚度和沉积工艺精确调控，典型阻值范围为1Ω至10MΩ，功率覆盖0.125W至5W。
一、定义与工作原理
1.1 技术定义
碳膜电阻（Carbon Film Resistor）是通过在陶瓷基体上沉积碳膜层制成的固定电阻器，其核心结构包括陶瓷基体（高温烧结氧化铝）、碳膜层（碳氢化合物高温裂解沉积）、金属引脚及保护涂层。电阻值通过碳膜厚度和沉积工艺精确调控，典型阻值范围为1Ω至10MΩ，功率覆盖0.125W至5W。
1.2 物理原理
碳膜电阻通过碳材料的电阻特性限制电流，实现分压、限流、阻抗匹配等功能。其电流-电压关系遵循欧姆定律，碳膜层中的碳原子排列形成导电网络，通过调整薄膜厚度（0.1-1μm）改变电阻值。
二、核心优势与技术指标

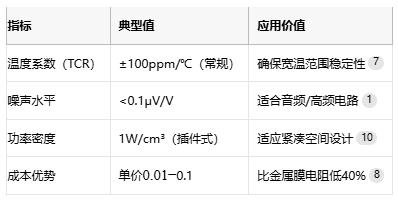

2.1 性能优势
2.2 技术极限
● 精度限制：常规产品公差±5%，高端型号可达±0.1%
● 高频衰减：>100MHz时寄生电容影响显著
三、应用场景与市场分布
3.1 典型应用领域
1. 消费电子：电视机主板分压（占国内用量35%）、手机快充限流8
2. 工业控制：电机驱动器电流检测（精度要求±5%）
3. 医疗设备：心电图机信号调理（需通过ISO 13485认证）
4.汽车电子：ECU模块过压保护（车规级AEC-Q200认证）
3.2 区域市场格局
● 华东地区：占中国产量62%，聚焦消费电子
● 华南地区：汽车电子应用增速达18%，领跑全国
四、成本模型与选型策略

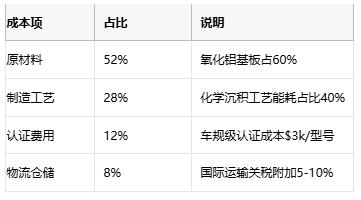

4.1 成本构成分析（以1/4W插件电阻为例）
4.2 选型三维模型
1. 技术维度
● 精度匹配：医疗设备需±1%级，工业控制可选±5%
● 功率降额：70℃环境需保留50%余量
2. 成本维度
● 批量采购：10k pcs以上单价降幅20%
● 全生命周期成本：含散热器增加$0.2/unit
3. 供应安全
● 国际交期：12-16周 vs 国内4-8周
五、全球头部厂商竞争力图谱

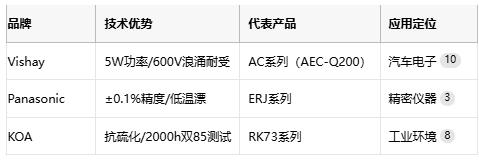

5.1 国际原厂技术矩阵

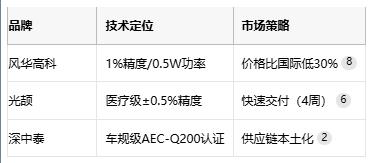

5.2 国内厂商突破路径
技术差距：国内在1%精度以下市场占有率仅12%，300V以上耐压产品依赖进口
六、未来技术演进方向
1. 材料革新：石墨烯复合碳膜研发（功率密度提升至3W/cm³）
2. 智能化集成：内置温度传感器（±1℃监测精度）
3. 绿色制造：无铅化工艺覆盖率2027年达95%
结语
碳膜电阻作为基础电子元件的核心品类，其技术演进与成本控制直接关系到消费电子、汽车等万亿级市场的竞争力。国际厂商凭借材料与工艺优势主导高端市场，而国内企业通过快速响应与成本优化实现中低端领域替代。工程师在选型时需综合考量精度、环境耐受性及供应链韧性，方能在性能与成本间实现最优平衡。预计至2027年，国内1%精度碳膜电阻自给率将突破50%，开启国产替代新阶段。
