在自动化控制领域，模拟信号如同神经系统的神经递质，持续传递着温度、压力、流量等物理参数。但当工程师在PLC面板前调试时，常面临灵魂拷问：为何实验室里得心应手的0-5V电压信号，到了嘈杂的工厂环境就变得脆弱不堪？答案藏在电流与电压两种信号的底层逻辑差异中。
电流信号：工业环境的生存专家
4-20mA电流环路能统治工业传感器市场数十年，靠的是三项绝技：
1. 故障保险机制：当传输线路断裂时，电流瞬间归零的特性，使控制系统能在300ms内触发断路报警。相较于电压信号的"静默失效"，这种硬性反馈机制在化工、油气等高危场景中堪称生命防线；
2. 抗干扰装甲：在电磁干扰（EMI）肆虐的产线，电流信号展现出惊人韧性。测试显示，在3V/m的射频干扰场强下，4-20mA信号误差仅0.15%，而电压信号偏差可达8%；
3. 长距传输基因：电流源的特性使其能自动补偿线路电阻。实测表明，500米电缆传输时，电流信号压降不足0.3V，而电压信号衰减可能超过40%。
电压信号：实验室宠儿的现实困境
尽管在消费电子领域大行其道，电压信号在工业场景却遭遇水土不服：
灵敏度诅咒：0-10V信号对线阻极其敏感，当传输电缆超过50米，每公里线阻带来的压降可达2.5V，足以让DCS系统产生误判；
●接地陷阱：在存在接地环路的系统中，地电位差可能使电压测量值偏离真实值30%以上，这种隐患在电流信号系统中完全不存在；
●防护短板：当操作人员意外触碰24V电压回路时，0.2A的电流即可引发肌肉痉挛，而4-20mA电流环路在人体阻抗1kΩ时仅产生0.08V电压，远低于安全阈值。

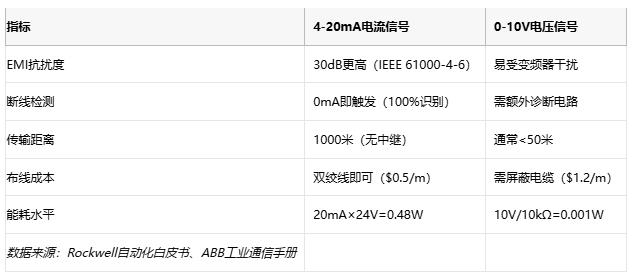

性能对比：实测数据揭示工业选择逻辑
工程选型的平衡之道
两种信号的博弈本质是可靠性成本与系统复杂度的权衡：
●电流信号阵营：在污水处理厂的溶解氧监测、炼钢厂的炉温控制等场景，4-20mA信号搭配HART协议可实现设备自诊断，将维护成本降低40%；
●电压信号阵地：在机器人关节位置反馈、3D打印机温控等短距应用中，0-5V信号凭借分压电路的极致简练，使BOM成本压缩至电流方案的1/3；
●混合派实践：现代DCS系统常采用折中方案——关键回路用电流信号确保安全，辅助回路用电压信号优化成本，这种设计在汽车总装线已成主流。
未来演进方向
随着工业物联网（IIoT）的发展，信号之争正衍生新形态：
●数字电流环：将CAN总线协议叠加在4-20mA信号上，实现每秒100次的状态刷新；
●智能电压前端：通过Σ-Δ调制技术，使电压信号具备0.01%的测量精度，媲美电流信号性能；
●无线适配方案：蓝牙5.0模块可将传统电流/电压信号转换为无线传输，解决旋转设备的信号采集难题。
在这场没有终局的较量中，工程师的终极准则始终如一：在安全规范允许的范围内，用最经济的方案构建足够健壮的系统。毕竟，当生产线以每秒数万元的价值创造财富时，信号的可靠性从来都不是技术问题，而是经济问题。
