在新能源汽车电泵、变频家电、工业自动化等领域，无刷直流电机（BLDC） 凭借高效率、低噪声、长寿命等优势加速替代传统有刷电机。而驱动技术的演进——从基础方波控制到无感矢量控制（FOC）——正成为性能突破的关键。本文将深入剖析BLDC电机驱动的核心架构、国产高集成方案的技术突破，以及多场景下的设计选型策略，为工程师提供从理论到实践的完整指南。
一、技术演进：从方波到FOC，驱动算法的质变跃迁
BLDC驱动技术历经三代革新，性能边界持续拓展：
●方波驱动（六步换向）
通过霍尔传感器检测转子位置，按固定时序导通三相桥臂。优势在于成本低、算法简单（如EG2133芯片方案），但存在明显短板：
●转矩脉动大（>15%），导致电机振动与噪声；
●换相效率损失，最高效率仅达80%~85%。
典型应用：低速风扇、低成本水泵。
●正弦波驱动（SPWM）
采用软件生成三相正弦波信号驱动MOSFET，降低转矩脉动（<8%）。但依赖高精度霍尔或编码器，且低速启动抖动问题突出。
●无感FOC（磁场定向控制）
通过实时解算电机转子位置（无需霍尔传感器），实现电流矢量精准控制：
●转矩脉动降至3%以内，效率提升至92%+；
●支持静音启动与宽转速范围调速（50~50,000RPM）；
●国产芯片如峰岹科技FU6832集成硬件FOC加速器，降低MCU负载。
技术拐点：FOC算法+国产高集成驱动IC，使低成本高性能BLDC驱动成为可能。
二、国产方案崛起：高集成驱动芯片的技术突围
国际大厂长期垄断高端BLDC驱动市场，但国产芯片通过系统级集成与场景定制化实现破局：
核心架构创新
1. “预驱+MOS”一体化
如士兰微电子SD15M60将6路预驱、3相桥MOSFET（60V/15A）、自举二极管集成于SOP-28封装，PCB面积缩减60%，适用于紧凑型筋膜枪、无人机电调。
2. 硬件FOC加速引擎
中微半导体CMS32M65内置硬件Clark/Park变换器，将FOC计算时间从100μs压缩至5μs，释放MCU资源用于多电机协同控制。

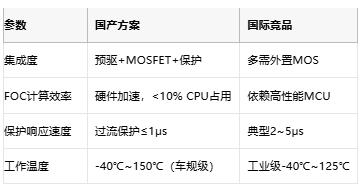

关键性能突破
三、工程实践：高可靠驱动的三大设计核心
1. 相电流采样优化
●单电阻采样：低成本方案（如智芯科技ZMC310方案），需精准控制采样窗口避开PWM开关噪声；
●三电阻采样：精度高但增加BOM成本，适用于伺服电机等高性能场景；
设计准则：采样电阻温漂需<100ppm/℃，布局时避免高di/dt环路干扰。
2. 过流保护（OCP）的硬件级实现
国产芯片通过三级保护机制提升鲁棒性：
●Level 1：比较器实时监控MOSFET电流（响应≤500ns），触发硬件关断；
●Level 2：软件限流（如峰值电流模式），动态调整PWM占空比；
●Level 3：过温关断（OTP），结温>150℃时强制保护。
3. 无感启动的可靠性设计
●初始位置检测：注入高频脉冲，通过反电动势斜率判断转子位置（误差<5°）；
●强拖启动：针对大惯性负载（如空调压缩机），采用开环递增频率牵引至可观测转速。
四、场景化应用：从消费电子到汽车电驱
1. 低成本消费电子（电动工具/风扇）
●方案：方波驱动 + 国产集成IC（如EG2133）
●BOM优化：省去霍尔传感器，系统成本<$0.5
●能效：>80%（满足ERP Lot9法规）
2. 高性能工业设备（伺服电机/机械臂）
●方案：无感FOC + 32位MCU（如GD32E230）
●关键指标：转矩波动<2%，转速波动率<0.1%
●通信接口：CAN/CAN FD实现多轴同步
3. 车规级系统（电子水泵/油泵）
●芯片认证：满足AEC-Q100 Grade 1（-40℃~150℃）
●功能安全：ASIL-B级架构，支持故障诊断（如MOSFET短路/开路检测）
●案例：芯洲科技SCT8260用于比亚迪DMI混动车型水泵驱动，失效率<10ppm。
五、挑战与趋势：国产驱动的进阶之路
●现存瓶颈：
●车规级高压芯片（>600V）仍依赖英飞凌/安森美；
●多电机协同算法生态未成熟。
●技术趋势：
●SiC/GaN器件集成：提升开关频率至200kHz+（如瞻芯电子IVCR1401D）；
●AI预测控制：通过负载特性学习优化效率曲线（华为数字能源专利）；
●功能安全一体化：内置ISO 26262认证的故障诊断模块。
结语：软硬协同，重塑BLDC驱动价值链条
BLDC电机驱动技术正经历从“分立方案”向“全集成智能驱动”的转型。国产芯片企业通过硬件集成化（预驱+MOSFET+保护）、算法硬件化（FOC加速引擎）、场景定制化（车规/工业认证）的三重突破，在消费电子与工业领域已实现规模化替代。
对设计工程师而言：
●成本敏感场景：优选国产高集成方波驱动方案（如EG2133），BOM成本降低30%；
●高性能需求：采用“国产FOC芯片+ARM Cortex-M0”架构（如峰岹FU6832），兼顾效率与开发效率；
●车规应用：重点验证功能安全架构与失效率数据，优先选择AEC-Q100认证型号。
随着第三代半导体与AI控制算法的融合，国产BLDC驱动芯片有望在新能源汽车电驱系统等高端市场打开全新增长空间。
