【导读】在电动工具、汽车电子、智能家居等小功率场景中，有刷直流电机凭借结构简单、成本低廉、控制便捷等优势，仍占据超60%市场份额。而驱动芯片作为其“神经中枢”，正经历从分立器件堆叠向高集成智能控制的转型。本文将深入剖析有刷电机驱动芯片的核心架构、国产方案的技术突破，以及多场景设计策略，为工程师提供选型与设计的实战指南。
在电动工具、汽车电子、智能家居等小功率场景中，有刷直流电机凭借结构简单、成本低廉、控制便捷等优势，仍占据超60%市场份额。而驱动芯片作为其“神经中枢”，正经历从分立器件堆叠向高集成智能控制的转型。本文将深入剖析有刷电机驱动芯片的核心架构、国产方案的技术突破，以及多场景设计策略，为工程师提供选型与设计的实战指南。
一、架构演进：从分立H桥到全集成方案的三大跃迁
有刷电机驱动技术历经三代升级，集成度与可靠性显著提升：
1. 分立器件方案（2010年代前）
●核心结构：4颗MOSFET+门极驱动IC（如IR2104）+保护电路
●痛点：
●PCB面积大（>500mm²），布线复杂；
●过流响应慢（>5μs），MOSFET烧毁风险高；
●成本占比达电机系统总BOM的35%。
2. 半集成预驱方案（2010–2020）
●代表芯片：TI DRV8870（3.6A）
●改进点：
●集成H桥预驱+基础保护（OCP/TSD）；
●支持PWM调速（频率≤100kHz）；
局限：仍需外置MOSFET，温升管理难度高。
3. 全集成智能方案（2020至今）
●技术突破：
●“预驱+MOSFET+保护”单芯片化：如峰岹科技FT8215（5A）将4颗MOS与驱动逻辑集成于QFN16封装；
●多级保护硬件化：过流保护响应≤1μs（较分立方案提速5倍）；
●控制接口数字化：支持I²C/SPI配置参数（电流限值、死区时间等）。
●数据对比：全集成方案使PCB面积缩减70%，系统成本降低25%，故障率下降至分立方案的1/10。
二、国产方案技术突破：五大核心竞争力
国产芯片厂商通过场景定制化与技术创新，打破国际垄断：
1. 高功率密度集成
●士兰微电子：SD20C60（20A/60V）采用 F-CSP 3×3mm封装，功率密度达国际竞品2倍；
●峰岹科技：FT8215内嵌 Rdson=45mΩ MOSFET，效率提升至95%（12V/2A负载）。

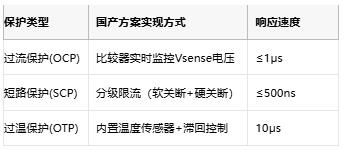

2. 硬件级保护机制
3. 智能调参技术
●动态死区调节：根据温度自动优化死区时间（如芯洲科技SCT2430方案），降低开关损耗15%；
●自适应PWM频率：负载变化时自动切换20kHz/100kHz模式，平衡噪声与效率。
三、核心设计挑战与工程解决方案
1. 电机启动冲击电流抑制
●问题：有刷电机启动电流可达稳态5倍，易触发误保护；
●方案：
●软启动电路：通过电容缓升PWM占空比（如EG2132芯片的SS引脚）；
●分级电流限值：启动阶段限流值提升至150%，运行阶段恢复100%。
2. 换向火花消除
●痛点：碳刷机械换向产生EMI干扰，缩短寿命；
●解决策略：
●RC吸收电路：在电机端子并联RC网络（典型值：10Ω+100nF）；
●芯片级优化：内置有源箝位电路（如TI DRV8876），箝位电压至40V以下。
3. 温升控制
●热设计准则：
●PCB布局：驱动IC下方铺铜并增加散热过孔（≥9个）；
●热阻计算：θja≤40℃/W（QFN封装），环境温度>85℃时降额使用。
四、场景化应用：从消费电子到汽车系统
1. 智能家居（电动窗帘/扫地机）
●芯片方案：EG2132（2A，SOP8封装）
●BOM成本：<$0.3
●关键优化：
●待机功耗<10μA（电池寿命延长30%）；
●PWM调速分辨率8bit（速度波动<5%）。
2. 电动工具（手电钻/角磨机）
●方案：SD20C60（20A，F-CSP封装）
●性能指标：
●支持100kHz PWM调速；
●堵转耐受时间≥3s（符合IEC60745标准）。
3. 汽车电子（座椅调节/车窗升降）
●车规级芯片：芯洲科技SCT2430（AEC-Q100 Grade 1）
●功能安全：
●支持ASIL-B架构，内置MOSFET开路/短路诊断；
●-40℃~150℃全温区工作，失效率<1ppm。
五、国产替代趋势与挑战
1. 国产化进展
●消费电子领域：国产份额超70%（如EG微、峰岹方案）；
●工业/汽车领域：车规级芯片渗透率约15%（中车时代、芯洲科技主导）。
2. 技术瓶颈
●高压大电流：>30A/100V芯片仍依赖TI/英飞凌；
●功能安全认证：ASIL-D级方案尚未突破。
3. 未来方向
●SiC集成：瞻芯电子开发120V SiC有刷驱动（效率>98%）；
●智能预测维护：通过电流纹波分析碳刷磨损状态（华为专利）。
结语：以小搏大，国产有刷驱动芯片的价值重构
有刷电机驱动芯片正从“功能实现”向“智能控制”跃迁。国产厂商通过全集成设计（预驱+MOS+保护）、硬件级保护加速（≤1μs OCP）、场景深度优化（车规/工业认证）的三重创新，在消费电子市场已实现主导，并加速向汽车、工业领域渗透。
选型决策关键点：
●功率等级：
●<5A：优选EG2132、FT8215（成本<$0.5）；
●5A–20A：选用SD20C60、SCT2430（支持汽车电子）；
●可靠性需求：
●消费电子：关注待机功耗与PWM分辨率；
●汽车电子：强制要求AEC-Q100认证与ASIL-B功能安全；
●成本控制：全集成方案较分立设计降低BOM成本25%以上。
随着第三代半导体与智能诊断技术的融合，国产有刷电机驱动芯片有望在新能源汽车辅助系统等高端场景打开全新增长极。
