高频噪声克星:磁珠电感核心技术解析与全球产业格局

发布时间:2025-07-18 责任编辑:lina

【导读】磁珠电感(Ferrite Bead)是一种由铁氧体材料制成的抗干扰元件,其核心功能是抑制高频噪声。不同于传统电感,磁珠利用铁氧体的高频损耗特性将电磁干扰转化为热能消耗,而非储存能量。从结构上看,磁珠由铁氧体磁芯和贯穿导体制成,形成“单匝线圈”结构,这种设计使其分布电容显著低于多匝绕线电感。


一、 磁珠电感技术解析:定义与工作原理


磁珠电感(Ferrite Bead)是一种由铁氧体材料制成的抗干扰元件,其核心功能是抑制高频噪声。不同于传统电感,磁珠利用铁氧体的高频损耗特性将电磁干扰转化为热能消耗,而非储存能量。从结构上看,磁珠由铁氧体磁芯和贯穿导体制成,形成“单匝线圈”结构,这种设计使其分布电容显著低于多匝绕线电感。


高频噪声克星:磁珠电感核心技术解析与全球产业格局


磁珠的电磁行为可通过 R-L串联等效模型精确描述:总阻抗Z=√(R² + (2πfL)²。其中:


●电阻分量(R):代表铁氧体磁芯的损耗特性,随频率升高而增大

●感抗分量(L):由磁芯导磁率决定,在低频段主导阻抗特性


在高频段(通常>100MHz),电阻分量占据主导地位,此时磁珠表现出强烈的耗能特性。例如一颗标称120Ω@100MHz的磁珠,在100MHz时电阻分量可达110Ω,感抗仅约20Ω,噪声能量在此转化为焦耳热10。这种物理机制使其成为高频噪声的理想滤波器,特别适用于抑制开关电源的GHz级开关噪声48。


磁珠的频率响应特性是其核心技术指标。典型阻抗曲线呈现“单峰”形态:从低频开始阻抗随频率升高而增大,在自谐振频率(SRF)达到峰值,之后因分布电容效应逐渐下降。以村田BLM02BX151SN1为例,其在100MHz时阻抗150Ω,但峰值阻抗380Ω出现在1GHz处2。这种非线性特性要求工程师必须根据目标噪声频段选择对应SRF的型号,否则可能导致滤波失效。


二、磁珠的核心优势解析


在高频噪声抑制领域,磁珠凭借独特的物理结构和材料特性,展现出六大技术优势:


●极致高频性能:铁氧体磁芯在GHz频段仍保持高磁导率,阻抗值可达传统电感的5倍以上。TDK的MMZ系列在1GHz下阻抗达600Ω,能有效滤除PCIe 4.0的16GT/s信号谐波10。

●微型化封装:采用多层叠层工艺,0201封装(0.6×0.3mm)比米粒更小,Murata的008004尺寸仅0.25×0.125mm,为5G手机射频前端节省70%占位空间。

●超低直流损耗:直流电阻(DCR)可低至0.01Ω(Würth WE-CNSW系列),在1A电流下仅产生10mV压降,远低于功率电感的50-100mΩ,避免电源轨电压跌落。

●电磁屏蔽效能:闭合磁路结构可吸收90%磁场辐射,双线共模磁珠(如Murata BNX系列)对共模噪声抑制比>30dB,无需接地即实现电磁屏蔽。

●温度稳定性:汽车级产品(Vishay VJ系列)在-55℃~150℃温域内阻抗波动<15%,满足引擎舱内ECU的可靠性要求。

●成本效益比:同等频段性能下,单价仅为绕线电感的1/3-1/5,BLM系列批量价约$0.002/颗,极适合消费电子大规模采用。

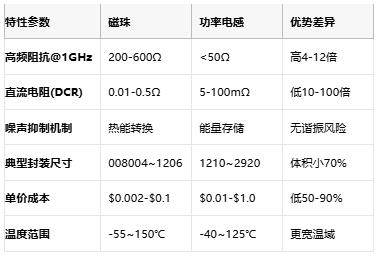

表:磁珠与传统电感的特性对比


高频噪声克星:磁珠电感核心技术解析与全球产业格局


三、应用场景全景分析


3.1 电源滤波:噪声抑制的第一道防线

在开关电源(SMPS)中,磁珠是抑制高频传导噪声的关键元件。当DC-DC转换器开关频率达2MHz时,产生的5-10次谐波正好落在10-100MHz的EMI敏感频段。在Buck电路输出端串联一颗Z@100MHz=120Ω的磁珠(如Murata BLM18PG121SN1),可将传导骚扰降低15dBμV以上,轻松通过FCC Class B认证。


USB接口电源滤波是典型应用案例。USB 3.0的5Gbps数据传输会向VBUS线耦合2.5GHz噪声,选用Würth WE-CBF系列磁珠,其在2.5GHz仍保持220Ω阻抗,同时DCR<0.1Ω避免影响充电电流。实测表明该方案可降低辐射发射6dB,同时维持5V/3A的PD快充能力。


3.2 信号完整性守护者


高速数字总线中,磁珠解决信号完整性与EMC的平衡难题:


●HDMI 2.1传输线:在TMDS差分对串联共模磁珠(如TDK MPZ1608S102A),抑制8K视频信号的高频辐射,同时保持12Gbps数据率下的眼图张开度>0.3UI。

●PCIe 4.0时钟线:村田BLM18AG102SN1在16GHz频点阻抗达180Ω,有效滤除参考时钟的相位噪声,同时插入损耗<0.5dB,确保误码率<10⁻¹²。


3.3 共模噪声抑制


在AC/DC电源输入端,共模磁珠与Y电容构成π型滤波器。采用双线并绕结构的BNX系列磁珠,可对30MHz以下的共模噪声提供50Ω阻抗,同时差模阻抗<5Ω避免影响正常供电。配合接地的Y电容,该方案在150kHz-30MHz频段提供>40dB的共模衰减。


四、成本结构与选型要则


4.1 成本深度解析


磁珠的成本构成呈现典型的 “材料主导型”特征:


●铁氧体磁芯:占比40-55%,高性能镍锌铁氧体比锰锌贵3倍

●电极材料:银浆成本占15-20%,贵金属价格波动显著

●封装树脂:耐高温环氧树脂占10-15%

●制造工艺:流延叠层工艺效率比绕线电感高6倍,摊薄后仅占10%

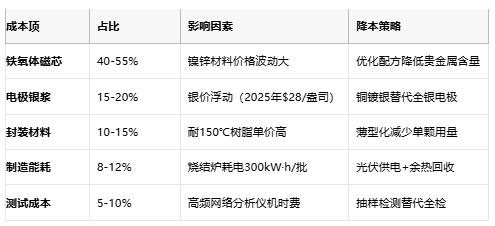

表:磁珠成本结构及优化策略


高频噪声克星:磁珠电感核心技术解析与全球产业格局


国产化带来显著成本优势:顺络电子的BLM01系列比Murata同规格产品价格低30%,通过采用铜电极(DCR增加0.05Ω)和优化磁芯配方实现。在消费电子领域,这种差异使单板BOM成本降低$0.15。


4.2 选型工程方法论


基于场景的选型策略:

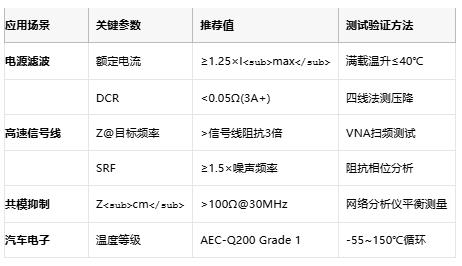

表:磁珠选型核心参数矩阵


高频噪声克星:磁珠电感核心技术解析与全球产业格局


黄金选型法则:


1. 噪声频段匹配:通过频谱分析确定噪声主频f<sub>noise</sub>,选择SRF≈(1.2-1.5)f<sub>noise</sub>的型号

2. 电流双重校验:满足I<sub>rated</sub>≥1.25×I<sub>dc</sub>且I<sub>sat</sub>≥2×I<sub>peak</sub>

3. DCR压降约束:ΔV=I×DCR需小于允许纹波(如LDO输入需ΔV<50mV)

4. 封装热耦合:0402封装热阻约800℃/W,1A电流时温升达80℃,需避开发热源


典型选型失误案例:


●误用普通磁珠于电机驱动:500mA瞬态电流导致TDK MPZ1608S102A饱和,阻抗下降90%。正确选型应使用I<sub>sat</sub>≥2A的MPZ2012S102A。

●GHz噪声选低频磁珠:对Wi-Fi 6E的5.8GHz噪声选用SRF=1GHz的磁珠,实测插入损耗仅3dB。应选SRF≥7GHz的Murata BLM18AG102SN110。


五、头部原厂全对比:技术路线与市场定位


5.1 国际巨头:高端性能引领者

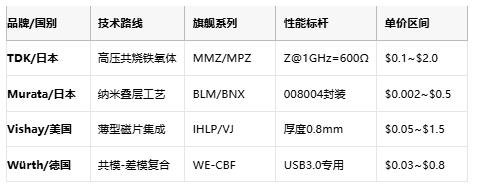

表:国际磁珠原厂技术对比


高频噪声克星:磁珠电感核心技术解析与全球产业格局


●TDK:凭借MMZ系列在基站射频市场占据60%份额,其采用钴掺杂铁氧体使截止频率延伸至3GHz,但单价高达$2.0(较国产贵10倍)。

●Murata:消费电子霸主,BLM15系列全球年出货超20亿颗。其超流延工艺实现0.5μm层厚,008004磁珠单价$0.015,为iPhone供应占比70%。

●Würth:创新性信号完整性优化磁珠,WE-CBF系列在10GHz频点插损<0.2dB,成为PCIe 5.0认证套件标配,单颗$0.25。


5.2 国内领军者:性价比破局者

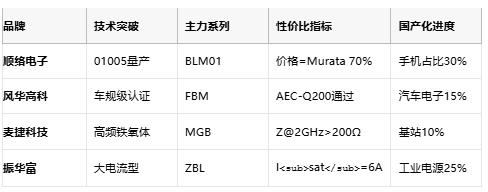

表:国产磁珠原厂竞争力分析


高频噪声克星:磁珠电感核心技术解析与全球产业格局


●顺络电子:2024年01005磁珠月产能达3亿只,单价$0.0011(Murata为$0.0015),已进入小米、传音供应链。通过铜电极替代银浆降低材料成本15%,但DCR增加0.02Ω。

●风华高科:FBM-A系列通过AEC-Q200 Grade 1认证,-55~150℃温域内ΔZ<10%,单价$0.08(对标Vishay VJ的$0.12),在比亚迪车用DC-DC模块占比超40%。

●麦捷科技:MGB-HF系列采用钇掺杂铁氧体,Z@2GHz=220Ω达TDK 90%性能,单价仅$0.05(TDK MMZ为$0.55),已用于华为5G RRU单元。


六、选型决策指南与未来趋势


6.1 场景化选型策略


●消费电子(手机/TWS耳机):优选Murata BLM01/顺络BLM01系列,0402封装,Z@2.4GHz>100Ω,单价<$0.003

●汽车电子(ECU/ADAS):必选Vishay VJ/风华FBM-A系列,满足AEC-Q200,150℃ ΔZ<15%

●工业电源(伺服驱动):TDK MPZ/Würth WE-CNSW系列,I<sub>sat</sub>≥5A,DCR<0.01Ω


●基站射频(AAU/RRU):TDK MMZ/麦捷MGB-HF系列,Z@3GHz>300Ω,插损<0.5dB


6.2 成本优化路径


●冗余设计替代:在非关键路径用两颗国产磁珠并联(成本$0.006)替代单颗TDK($0.5),阻抗提升40%

●混合方案:电源输入级用TDK MPZ(EMI抑制),输出级用顺络(滤波),单板成本降35%

●封装降级:对<2GHz噪声,将0603封装换为0402,占板面积减半且单价降30%


6.3 技术演进方向


●超高频材料:氮化铁磁芯实验室样品将截止频率推至15GHz,满足6G通信112GHz频段需求

●智能磁珠:内嵌MEMS传感器实时监测温升与饱和状态,TI已推出集成ADC的智能滤波模块

●3D集成:顺络电子与中芯国际合作开发TSV磁珠,可堆叠在PMIC上方,减少PCB占位90%


设计箴言:


“高频噪声磁珠挡,低频储能电感扛;阻抗电流需算清,布局紧凑噪声亡。”


在5G与电动汽车驱动的电磁环境日益复杂背景下,磁珠已从辅助元件升级为系统可靠性的核心守护者。唯有深入理解其物理本质,精准把握“频率-阻抗-成本”三角平衡,才能在性能与商业竞争中赢得先机。
