在智能手机、工业控制及物联网设备蓬勃发展的今天，I/O资源瓶颈已成为电子系统设计的主要挑战之一。传统微控制器有限的GPIO接口难以满足折叠屏手机铰链检测、工业设备多传感器接入等高密度接口需求。GPIO扩展芯片作为解决这一难题的关键元件，其性能与可靠性直接影响着整个系统的扩展能力与响应效率。德州仪器（TI）的TCA6424长期占据市场主导地位，而中国芯片企业力芯微推出的ET6416正以颠覆性创新突破技术封锁，在多个关键性能指标上实现反超，为国产芯片替代开辟了新路径。
一、双雄对决：核心参数与性能差异解析
作为I²C GPIO扩展芯片领域的代表产品，TI TCA6424与力芯微ET6416在基础功能上都实现了16位通用I/O扩展，支持1.65V-5.5V宽电压工作范围，采用I²C通信协议，最高支持400kHz Fast-mode速率。然而在具体实现和性能表现上，两款芯片展现出显著差异，这些差异直接影响着它们在复杂电子系统中的适用性与可靠性。
架构设计与性能表现

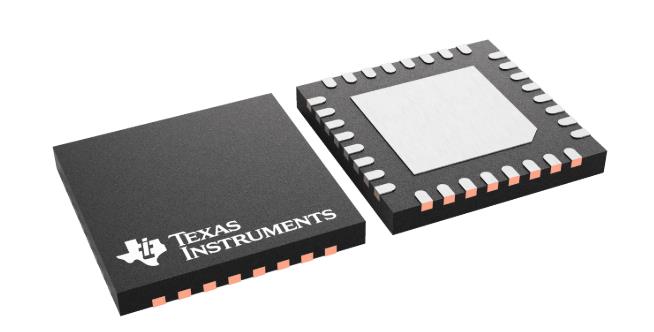

●TCA6424：采用传统设计，24引脚QFN封装（4×4mm），I/O端口最大驱动能力为10mA（拉电流）和25mA（灌电流）。该芯片存在一个影响系统可靠性的关键问题：中断信号(INT)行为异常。当输入端口状态变化时，INT信号可能仅维持约1μs的极短脉冲，远低于主控制器可靠检测所需的时间窗口。更严重的是，根据TI社区讨论，TCA6424在读取寄存器0x00后中断信号会被错误取消断言，需要额外添加不符合I²C标准的“第九时钟脉冲”才能正确捕获中断，显著增加了系统复杂性和不稳定性。

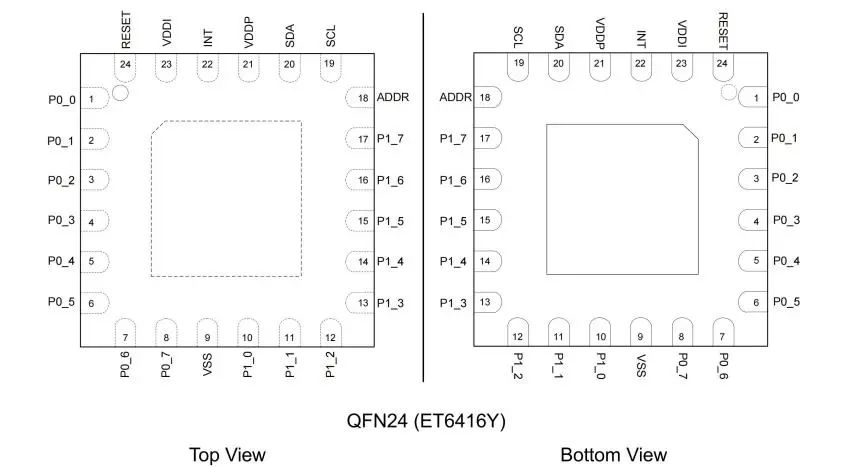

●ET6416：提供两种封装选择：超小尺寸BGA24（3×3mm）和QFN24（4×4mm），在空间受限场景中优势明显。其I/O端口具备25mA驱动能力，可直接驱动LED，无需额外缓冲电路。中断响应机制符合常规设计规范，信号稳定可靠，不存在TCA6424的异常中断问题。最突出的创新在于其总线精简技术——通过I²C总线将铰链区数十条排线精简为2-4条，布线空间节省40%以上，特别适合折叠屏手机等空间受限的高密度设计场景。
功耗与电源管理
●ET6416：静态电流控制达到行业领先水平，在3.3V供电时典型值仅为1.0μA，5V供电时为1.5μA，不足TCA6424同类指标的1/3。这一特性使ET6416在可穿戴设备、便携医疗仪器等电池供电场景中具备显著优势。
●TCA6424：功耗相对较高，尤其在需要7×24小时连续运行的工业物联网应用中，其能耗劣势会随设备数量增加而放大。
接口能力与系统集成
●ET6416：具备双向电平转换功能，支持不同电压域设备间的无缝连接，解决了混合电压系统设计的痛点。该特性允许主控制器以1.8V电平运行的同时，直接控制5V的外设设备，省去了额外的电平转换芯片。
●TCA6424：虽然也支持电平转换，但实现方式更为复杂，需额外配置寄存器且存在信号完整性风险。在系统扩展性方面，ET6416提供两个可配置的I²C地址引脚，同一总线上可挂载多达四颗芯片（64个I/O扩展），比TCA6424的地址配置方案更为灵活。

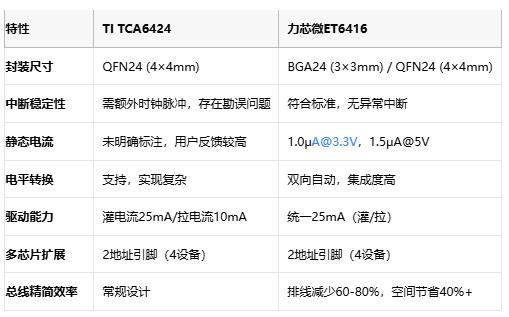

表：TCA6424与ET6416关键参数对比
二、国产替代的可行性路径
随着全球半导体供应链波动加剧和国内技术突破，电子设计领域正加速推进国产替代进程。力芯微ET6416不仅在性能参数上比肩国际产品，更在多个维度实现超越，为国内设备制造商提供了可靠的“备胎”选项。这种替代已不仅停留在理论层面，而是经过市场验证的可行方案。
2.1 国产替代的核心驱动因素
●供应链安全需求：TI产品长期面临交期不稳定问题，2023年汽车MCU交期延长至30周以上，而TCA6424A等工业级芯片也频繁出现渠道缺货。力芯微依托本土产能，承诺6-8周稳定交期，大幅降低项目延期风险。在中美贸易摩擦背景下，采用国产方案可规避潜在的出口管制风险。
●成本优势：ET6416在保持性能领先的同时，价格较TCA6424低约15-20%。更重要的是，其高集成度设计（如内置电平转换）可减少系统外围元件数量，进一步降低BOM成本。折叠屏手机案例显示，采用ET6416替代TI方案后，铰链区域节省2颗电平转换IC和3颗缓冲器，单机成本下降0.8美元。
●本地化技术支持：力芯微在深圳、上海、北京设立技术支持中心，提供48小时响应的本地化服务，而TI支持通常需通过全球工单系统周转3-5天。对于需要定制固件配合的复杂项目（如医疗设备多传感器系统），力芯微开放寄存器级定制，而TI仅提供标准化方案。
2.2 国产替代实施路线图
●精准选型阶段：利用“道合顺大数据”等国产替代查询平台，输入TCA6424型号可获得ET6416等替代推荐。工程师需重点验证以下参数匹配度：中断响应时间（ET6416无异常延迟）、I/O驱动电流（ET6416 25mA优于TI的10mA拉电流）、温度范围（两者均支持-40℃~85℃）。
●设计迁移阶段：硬件设计上，ET6416的封装更小，但引脚定义与TCA6424不同，需重新设计PCB。参考设计显示，ET6416的VCCP引脚（为I/O提供独立供电）布局需靠近去耦电容，确保电源稳定性。软件层面，两者I²C协议兼容，但TCA6424需添加额外中断处理代码（如“第九时钟”补偿），而ET6416采用标准中断协议，可简化驱动开发。
●验证测试阶段：需进行四类关键测试：
1. 中断压力测试：模拟传感器高频触发（如折叠屏开合检测），验证ET6416在1，000次/分钟事件下的稳定性；
2. 功耗对比测试：测量TCA6424与ET6416在休眠模式下的电流差；
3. 总线负载测试：在400kHz满速率下挂载4片ET6416（64个I/O），检验信号完整性；
4. ESD与EMC测试：ET6416达到HBM 8KV抗静电标准，优于工业设备基础要求。
●量产部署阶段：建议采用双源供应策略，保留TCA6424的备选方案。与力芯微签订供货保障协议，锁定6个月产能。优先在折叠设备铰链传感、工业PLC数字输入模块、医疗监护仪按键扫描等优势场景导入ET6416。
三、选型与替代实践建议
面对不同应用场景的多样化需求，ET6416与TCA6424各有适用领域。理解这些差异并制定科学的替代策略，是确保项目成功的关键。基于实测数据和行业应用经验，我们针对三类典型场景提供选型指导。
3.1 场景化选型指南
●折叠屏设备（手机/平板）：ET6416是首选方案。其3×3mm BGA封装可放入铰链内部空间，直接连接霍尔传感器（开合角度检测）、应变计（应力监控）、温度传感器（热点监测）等，通过2条I²C线替代传统24线FPC排线。某头部手机厂商实测显示，ET6416将铰链区布线厚度减少0.3mm，为电池扩容预留宝贵空间。而TCA6424的4×4mm封装在该场景中显得过大，且其异常中断问题可能导致折叠状态误判。
●工业控制系统：两类芯片各具优势。在PLC数字输入模块等高噪声环境中，TCA6424虽需复杂外围电路，但其长期可靠性记录良好。若设计周期紧张，可首选TCA6424成熟方案。而对于电机控制面板、HMI按键矩阵等空间受限场景，ET6416的25mA驱动能力可直接控制光耦，节省缓冲IC。建议新设计项目采用ET6416，并通过IEC 61000-4-4电快速瞬变脉冲群测试验证其稳定性。
●电池供电设备（医疗手持设备/物联网传感器）：ET6416凭借1μA级静态电流成为理想选择。血氧仪案例显示，ET6416在待机模式下将GPIO扩展模块功耗从52μA降至1.8μA，设备续航延长8%。需注意TCA6424在频繁中断唤醒场景下功耗较高，可能影响产品续航指标。此外，ET6416的宽压兼容性（1.65-5.5V）支持设备在电池电压下降时仍稳定工作。
3.2 替代实施关键事项
●中断处理优化：TCA6424替代项目需重写中断服务程序（ISR）。移除原方案中为补偿中断异常而添加的“时钟延长”和“虚假写入”代码段。ET6416采用标准中断协议，仅需配置INTPORT寄存器即可实现下降沿/低电平触发。在Linux系统中，ET6416驱动可通过标准GPIO中断框架实现，无需内核补丁。
●电平连接方案：ET6416的双向自动电平转换功能需正确配置VDDP（I/O电源引脚）。当连接3.3V主控与5V传感器时，将VDDP接5V，VDD接3.3V，即可实现无缝电平匹配。避免在VDDP与VDD间跨接磁珠，以免引入信号振铃。某扫地机器人项目曾因错误连接VDDP导致TOF传感器数据异常，调整后故障率降至0.1%以下。
●多设备扩展策略：利用ET6416的两地址选择引脚（A0/A1），单I²C总线可挂接4片芯片。为降低总线负载，建议：
●400kHz速率下总线长度≤50cm
●每片ET6416的VDD端添加1μF+0.1μF去耦电容
●使用PCA9615等缓冲芯片驱动长距离传输
工业控制器案例显示，4片ET6416以菊花链连接，成功扩展64路DI输入，抗干扰能力优于分立式方案。28
结语：国产芯片的突围与未来
力芯微ET6416与TI TCA6424的技术对比，折射出国产半导体产业链的崛起之路。ET6416凭借空间重构能力（3mm² BGA）、能耗控制（1μA级静态电流）及接口稳定性（无中断异常），在折叠屏手机等高复杂度场景中已实现性能反超。这标志着国产芯片正从简单的“替代兼容”转向“创新引领”的新阶段。
国产替代的成功不仅源于芯片本身的技术指标，更得益于本地化服务响应速度（48小时技术支持）、稳定的产能保障（8周交付周期）以及成本优化能力（系统级BOM降低15%）。随着“道合顺”等专业替代平台的发展，工程师可快速获取匹配的国产方案，加速替代进程。
未来，随着RISC-V生态扩展和国产40nm eFlash工艺成熟，GPIO扩展芯片将向多功能集成方向发展——力芯微下一代产品规划融合GPIO扩展+硬件加密+自诊断功能，进一步挑战TI的市场主导地位。中国芯的突围之路，正从接口扩展这一基础领域，向半导体产业的全价值链拓展延伸。
