【导读】在现代电子系统的复杂电磁环境中，磁珠电感、磁环电感和色环电感如同三位各司其职的“噪声治理专家”，共同守护着电子设备的稳定运行。它们虽然同属电感家族，却在结构形式、工作原理和应用场景上展现出鲜明的技术分野。随着5G通信、新能源汽车和可再生能源的迅猛发展，这三种电感器件的重要性愈发凸显——磁珠电感凭借其独特的高频噪声吞噬能力在GHz级电路中无可替代；磁环电感以其大电流承载和高效储能特性在电源系统中担当重任；色环电感则依靠精确的感值控制和微型化优势在射频和照明领域大放异彩。
一、电磁元件的三重变奏：功能分野与技术演进
在现代电子系统的复杂电磁环境中，磁珠电感、磁环电感和色环电感如同三位各司其职的“噪声治理专家”，共同守护着电子设备的稳定运行。它们虽然同属电感家族，却在结构形式、工作原理和应用场景上展现出鲜明的技术分野。随着5G通信、新能源汽车和可再生能源的迅猛发展，这三种电感器件的重要性愈发凸显——磁珠电感凭借其独特的高频噪声吞噬能力在GHz级电路中无可替代；磁环电感以其大电流承载和高效储能特性在电源系统中担当重任；色环电感则依靠精确的感值控制和微型化优势在射频和照明领域大放异彩。
全球电磁元件市场正经历深刻变革，国际巨头TDK、Murata与国内领先企业顺络电子、麦捷科技在技术布局上展开激烈角逐。本文将深入解析这三类电感的技术本质，揭秘其选型要则，并通过真实数据对比展现国际与国内原厂在性能、成本及供应链上的战略差异，为工程师提供兼具专业深度和商业智慧的选型指南。
二、技术深潜：结构、原理与性能边界
2.1 磁珠电感：高频噪声的“能量转换师”
●定义与结构：磁珠电感本质上是一种具有高电阻特性的特殊电感，由铁氧体磁性材料与单层或多层线圈构成。与传统电感不同，它利用磁芯损耗而非纯电感特性工作，其设计目标是将高频噪声转化为热能消耗。
●核心原理：当高频电流通过磁珠时，磁滞损耗和涡流损耗机制同时启动：变化的磁场在磁芯中感应出涡流，磁畴的刚性转动克服摩擦产生热量。这两种损耗机制使磁珠能够将高频噪声能量转化为热能消散，而非反射回电路。
●频率特性：磁珠的阻抗-频率曲线(Z-R-X曲线)揭示了其工作本质——低频段(通常<10MHz)呈感性特征，高频段(>100MHz)则转化为阻性主导。在自谐振频率点，电抗分量X为零，此时阻抗完全由电阻分量决定。

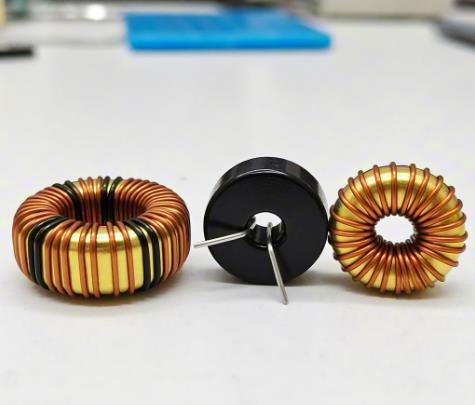

2.2 磁环电感：大电流场景的“能量守门员”
●环形磁芯的革命：磁环电感采用闭合环形磁芯结构，线圈均匀缠绕在环形磁芯上。这种设计实现了磁力线的闭合回路，大幅减少漏磁和电磁辐射，功率密度较传统电感提升40%以上。
●双工作机制：在电源电路中，磁环电感同时发挥储能与滤波双重功能：开关管导通时储存磁能，关断时释放能量维持电流连续；同时抑制开关噪声传导。
●性能极限突破：采用纳米晶合金磁芯的新型磁环电感，饱和磁密高达1.2T，使同体积电感量提升50%，在太阳能逆变器和车载充电器中实现98%以上的能效转换。
2.3 色环电感：精密电路的“微型调谐器”
●色码识别系统：色环电感通过彩色环带编码系统标识电感值和公差，这种直观的标识方式极大简化了生产线识别和人工检测过程。其结构采用精细漆包线绕制于铁氧体磁芯，外层以环氧树脂封装。
●精准感值控制：在射频调谐电路中，色环电感凭借±2%的高精度电感值，与变容二极管协同实现LC谐振频率的精准控制。在蓝牙天线匹配网络中，感值偏差直接影响天线效率。
●热稳定性突破：高端色环电感工作温度范围达-40℃~+125℃，采用特种环氧树脂和低热阻磁芯材料，在LED驱动电源严苛环境中保持感值漂移<5%。

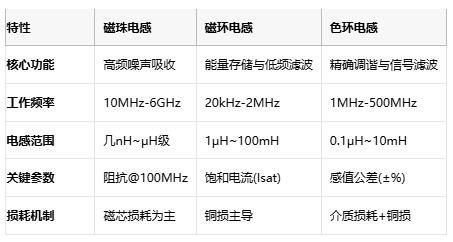

表：三类电感的核心特性对比
三、应用场景与成本博弈
3.1 应用版图：从消费电子到工业心脏
磁珠电感在高速数字电路中扮演“清道夫”角色：在5G基站毫米波模块中，220Ω@2.5GHz的磁珠滤除PA电源线上的开关噪声；Type-C接口差分线路上，共模磁珠抑制GHz级共模干扰，确保10Gbps数据传输完整性。
磁环电感则牢牢掌控能源转换命脉：3kW光伏逆变器DC-AC级采用铁硅铝磁环电感，10mH/25A规格实现>98%转换效率；电动汽车充电模块中，双磁环交错并联拓扑降低纹波电流40%，磁芯损耗仅占总损耗15%。
色环电感在微型化与高精度领域无可替代：智能手机天线调谐模块中，0603封装的100nH色环电感实现天线驻波比优化；智能LED驱动电路内，±5%精度的3.3mH电感配合PWM调光，实现1000：1无闪烁调光。
表：三类电感的典型应用场景与成本特性
3.2 成本结构与价值杠杆
●磁珠电感成本解析：铁氧体材料占成本60%，微型化加工(如0201尺寸)使制造成本增加30%。在4G手机中，每增加一颗$0.03的磁珠，可节省$0.15的EMC整改成本。
●磁环电感的成本悖论：虽然单体价格仅为贴片电感的1/3（10μH/10A磁环$0.5 vs 贴片电感$1.5），但插件焊接成本在自动化产线上增加0.12元/点，批量时总成本反超贴片电感30%。
●色环电感的精度溢价：±2%精度的色环电感价格比±10%的高40%，但在射频电路中可减少调试工时50%，综合成本降低20%。
四、选型要则与原厂战略图谱
4.1 三位一体的选型决策树
磁珠电感选型铁律：
●阻抗匹配：针对目标噪声频率选择阻抗峰值点，如USB3.0接口选用阻抗峰值在2.5GHz的磁珠（典型值>600Ω）
●电流衰减：工作电流需低于额定电流70%，避免偏置电流导致阻抗衰减>20%
●直流电阻敏感：电源线应用要求DCR<50mΩ，防止影响电源效率
磁环电感关键参数：
●饱和电流裕量：设计峰值电流≤80% Isat值，防止磁芯饱和导致感量骤降
●磁芯材料匹配：铁硅铝磁芯在100kHz下损耗较铁氧体低40%，适用高频大电流场景
●热阻管理：工业级应用要求热阻<15℃/W，必要时添加散热硅胶
色环电感精度控制：
●公差带选择：射频匹配需±2%，普通滤波±10%足够
●温漂特性：汽车照明要求-40℃~150℃范围内感值漂移<5%
●自谐振点：工作频率需低于自谐振频率的70%
4.2 国际与国内原厂的战略对垒
表：三类电感头部原厂竞争力矩阵（数据来源：Paumanok报告、ECIA统计、厂商年报）
选型成本博弈策略：
●高端领域：汽车ADAS系统优选TDK磁珠+磁环组合，虽然成本高30%，但通过AEC-Q200 Grade 1认证，失效率<1ppm
●性价比方案：国产快充方案采用顺络电子磁环(成本$0.2)搭配麦捷科技色环电感(成本$0.05)，总BOM成本降低40%
●极端成本敏感：低端适配器选用风华高科磁环电感，10μH/2A规格价格<$0.1，但需接受±20%感值公差
五、创新浪潮与国产替代路径
在材料创新领域，石墨烯复合磁芯技术正在颠覆传统：TDK推出的新型磁珠将工作频率上限推至12GHz，5G毫米波噪声抑制能力提升6dB；顺络电子开发的低温共烧铁氧体技术使色环电感尺寸缩小至0402，感值密度提升60%。
异构集成成为突破物理极限的新路径：Vishay将磁珠与ESD保护二极管集成于单颗3.2×1.6mm封装内，为USB4接口节省70%空间；Murata的电感-电容复合模块在手机天线调谐器中替代分立色环电感，调谐速度提升至微秒级。
国产替代进程正从消费电子向高端领域快速渗透：顺络电子的车规级磁珠电感在比亚迪OBC模块中实现100万颗/月交付；麦捷科技的射频色环电感已进入华为基站天线调谐单元供应链，工作温度范围达-55℃~+125℃。但纳米晶磁环等尖端材料仍由日立金属等国际巨头垄断，国产磁环电感在效率上仍有3-5%差距。
结语
磁珠、磁环、色环电感在电子系统中各展所长——磁珠吞噬高频噪声，磁环掌控能量流动，色环精确调谐频率。国际巨头凭借材料优势占据高端市场，但国产厂商正以30%的成本优势和快速迭代的技术能力，在新能源与通信领域加速替代。选型的终极智慧在于精准平衡性能红线、成本约束与供应链韧性，让每颗电感成为系统稳定运行的基石。
