【导读】在高速数字电路和开关电源系统中，共模噪声如同无形的电磁污染，通过寄生电容和空间辐射耦合，威胁着电子设备的稳定运行。共模电感（Common Mode Choke）作为电磁兼容设计的核心元件，在百kHz至GHz频段内构建起抑制电磁干扰的关键屏障6。其独特的双绕组磁路结构能够区分共模干扰与差模信号：对共模噪声呈现高阻抗进行阻隔，对有用差模信号则保持低阻抗通路。这种选择性滤波特性，使其成为现代电子设备通过严格EMC认证不可或缺的元件。

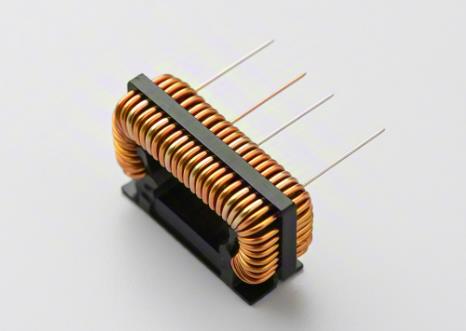

一、 电磁兼容守护者：共模电感的关键角色
在高速数字电路和开关电源系统中，共模噪声如同无形的电磁污染，通过寄生电容和空间辐射耦合，威胁着电子设备的稳定运行。共模电感（Common Mode Choke）作为电磁兼容设计的核心元件，在百kHz至GHz频段内构建起抑制电磁干扰的关键屏障6。其独特的双绕组磁路结构能够区分共模干扰与差模信号：对共模噪声呈现高阻抗进行阻隔，对有用差模信号则保持低阻抗通路。这种选择性滤波特性，使其成为现代电子设备通过严格EMC认证不可或缺的元件。
随着5G通信、新能源汽车和物联网设备的普及，电子系统的工作频率不断提高，电磁环境日益复杂。2025年全球EMI共模电感市场规模预计达到48.7亿美元，年复合增长率达8.3%2。在这一增长趋势中，国际巨头TDK、Murata等凭借技术积淀占据高端市场，而国内顺络电子、风华高科等厂商则以30%的成本优势和快速迭代能力加速国产替代进程48。工程师面临的挑战在于如何在性能、成本与供应链韧性间取得精准平衡——既要确保饱和电流余量、温度稳定性等核心参数满足系统要求，又要在BOM成本约束下实现最佳性价比。
二、原理与优势：噪声抑制的磁路智慧
2.1 双绕组磁路的物理本质
共模电感的工作原理建立在磁通相消这一物理现象基础上。其结构采用两个完全相同的线圈对称绕制在高磁导率磁芯上，形成精妙的电磁场控制机制：
●共模噪声抑制：当共模电流（方向相同）流经双绕组时，产生的磁场同向叠加，磁芯中形成强磁通，激发高感抗（XL=2πfL）阻碍噪声传输。这种模式下的电感值可达0.1-100mH，成为高效的共模滤波器。
●差模信号通透：有用差模信号（方向相反）通过时，两个线圈产生的磁场相互抵消，磁芯中净磁通接近零，呈现极低阻抗（主要取决于绕组直流电阻），确保信号无损通过。
2.2 五大性能优势解析
共模电感相较于普通电感具有显著优势，这些优势直接转化为系统级可靠性提升：
●高初始导磁率：磁芯材料采用特种铁氧体或纳米晶合金，其导磁率是普通铁氧体的5-20倍，能够在宽频段实现更大的插入损耗（典型值40-60dB）。
●抗饱和特性：高饱和磁感应强度（Bs>400mT）确保在电机启动、雷击浪涌等强干扰电流冲击下保持稳定性能，避免磁芯饱和导致的滤波效能骤降。
●宽温稳定性：居里温度高达220℃以上，在-40℃至+125℃范围内电感量变化率<15%，适应汽车引擎舱、工业变频器等严苛温度环境。
●灵活频响调节：通过调整磁芯配方和绕组结构，可针对特定频段优化阻抗特性。如锰锌铁氧体优化10MHz以下中低频段，镍锌材料则针对30MHz以上高频噪声。
●低差模干扰：对称绕制工艺将漏感控制在1%-5% 范围内，避免对差模信号造成相位失真，在USB4等高速接口中确保40Gbps信号完整性。

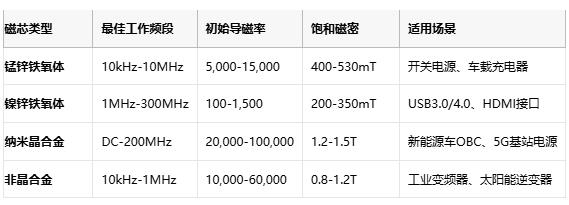

表：共模电感磁芯材料频响特性对比
三、应用场景与成本博弈：从消费电子到汽车高端应用
3.1 多领域应用场景解析
共模电感的应用版图覆盖从消费电子到工业设备的广阔领域，不同场景对性能和成本有差异化需求：
●消费电子：在65W氮化镓快充中，1210封装的共模电感（阻抗600Ω@100MHz）与X2/Y电容构成π型滤波器，将传导干扰抑制至μV级，成本控制在$0.08-$0.15区间310。手机Type-C接口采用0402微型共模电感（如ICT的ICMEF214P101MFR），尺寸仅2.0×1.2mm，阻抗100Ω@100MHz，截止频率高达3.7GHz，确保10Gbps数据传输眼图完整性，单价约$0.05。
●汽车电子：新能源汽车车载充电器（OBC）需兼容150kHz-30MHz宽频噪声抑制，采用纳米晶磁环双绕组结构（感量10mH），耐受150℃高温及50A瞬态电流，成本约$5-$206。CAN总线防护选用AEC-Q200认证的共模电感（如TDK的ACP3225），在-40℃至+150℃范围内感量漂移<5%，单价$0.3-$1.08。
●工业系统：3kW光伏逆变器DC-AC级采用铁硅铝磁环共模电感（感值15mH），配合Z源网络调制策略，将共模电压峰值降低60%，电感电流纹波控制在±5%以内5。工业以太网PHY芯片前端使用绕线片式电感，抑制电缆引入的共模浪涌，满足IEC61000-4-5 Level 4抗扰要求，成本$0.5-$2.0。
3.2 成本结构深度解析
共模电感的成本构成呈现显著的技术溢价特征，不同技术路线成本差异明显：
●原材料占比：磁芯材料（铁氧体/合金粉末）占总成本50%-65%，铜线占15%-25%，其中纳米晶磁芯价格是锰锌铁氧体的3-5倍。国际厂商通常采用高端定制磁粉，成本较国产高30%。
●工艺成本差异：绕线片式电感（如Murata工字型）因手工绕制导致成本增加20%；叠层片式（如TAIYO YUDEN LEM系列）通过多层印刷工艺实现自动化生产，制造成本降低35%。
●性能溢价因素：车规级AEC-Q200认证产品因需通过2000小时高温高湿测试及1000次温度循环，可靠性成本增加40%；超高频型号（>1GHz）需特殊陶瓷材料，价格提升50%。
●国产替代优势：相同规格的绕线共模电感，顺络电子GCM系列价格比TDK低30%，主要源于本土化生产节省关税及供应链缩短8。风华高科FHW系列采用陶瓷芯绕线技术，在01005超微型封装上成本比日系厂商低45%。

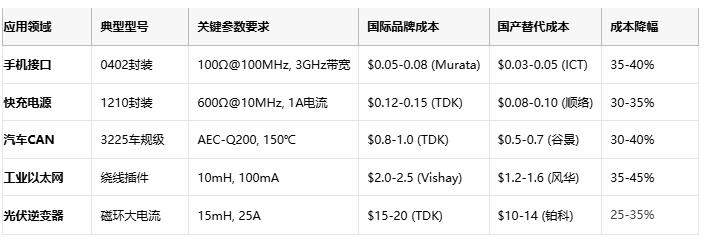

表：共模电感应用场景与成本特性对比
四、选型要则：参数红线与成本优化策略
4.1 七项核心选型准则
共模电感选型需在电气性能与成本间取得平衡，以下关键参数直接影响系统可靠性：
●电流参数双保险：额定电流(Irms) 需考虑温升限制（ΔT<40℃），而饱和电流(Isat) 必须高于电路峰值电流（建议80%降额）。在OBC应用中，25A工作电流需选择Isat≥40A的型号，避免磁芯饱和导致感量骤降。
●频率特性匹配：依据噪声主频选择阻抗峰值点。如开关电源的100-300kHz噪声宜选锰锌铁氧体；USB3.0的2.5GHz辐射噪声需镍锌材料（阻抗>600Ω@2.5GHz）。
●直流电阻敏感度：电源输入级DCR直接影响效率，12V/3A系统要求DCR<100mΩ，DCR每增加10mΩ导致效率下降0.3%。
●结构形式优化：叠层片式电感（如TAIYO YUDEN LEM）抗湿热能力强，适合户外设备；绕线片式（如风华FHW）耐大电流但需避免机械应力3。
●温度系数评估：汽车引擎舱应用要求-40℃至150℃范围内感量变化<10%，需选择居里温度>220℃的磁材。
●安规认证要求：医疗设备需符合IEC60601-1漏电流标准，选择强化层间绝缘型号；工业控制需满足UL1449浪涌标准。
●空间约束妥协：手机主板优选0402封装（2.0×1.2mm），服务器电源可接受1210尺寸（12.5×10mm）。
4.2 成本优化决策树
面对不同应用场景的成本约束，可采取差异化选型策略：
1. 车规/高可靠场景：优先选择TDK、Vishay等国际品牌，接受30-50%溢价换取AEC-Q200认证和<1ppm失效率。
2. 高频/微型化需求：Murata BLM系列（0201封装）或ICT ICMEF系列（3.7GHz带宽）为首选。
3. 性价比优先场景：顺络电子GCM系列（比TDK便宜30%）或麦捷科技一体成型电感，综合成本降低35%。
4. 极端成本敏感：风华高科基础型号（±20%公差），接受温升增加15℃和寿命缩减。
五、原厂竞争版图：国际巨头与国产力量的战略对垒
全球共模电感市场呈现梯次竞争格局，国际厂商主导高端领域，国内厂商在中低端市场快速替代并向高端渗透：

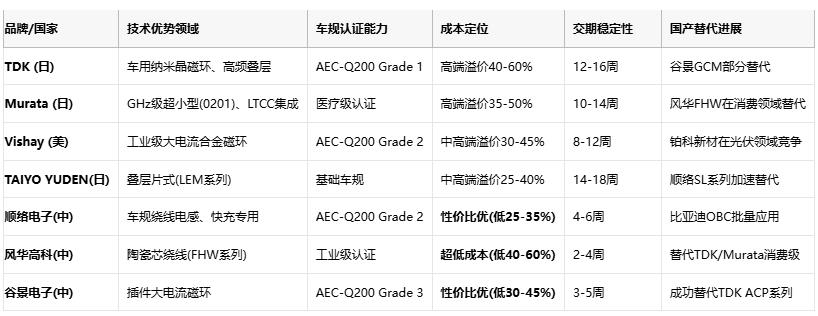

表：共模电感全球头部原厂综合竞争力矩阵（数据来源：麦田创投产研咨询2025）2
国产替代路径分析：
●技术突破：顺络电子通过纳米晶磁环绕制工艺突破，将车规共模电感工作温度提升至150℃，失效率<5ppm，打入比亚迪供应链。
●成本优势：国产厂商通过本土化磁粉生产（如铂科新材）和自动化绕线设备，制造成本比国际低35%，价格低30%以上。
●敏捷服务：谷景电子提供48小时样品交付和定制化EMC整改方案，而国际厂商响应周期通常需2周。
●供应链韧性：2025年地缘政治影响下，日系品牌交期延长至16周，而顺络、风华保持6周内稳定供应，成为备胎首选。
六、技术演进与国产替代前景
6.1 高频化与集成化突破
材料与工艺创新正推动共模电感性能边界持续扩展：
●超高频技术：Murata开发基于LTCC工艺的共模滤波器，工作频率延伸至12GHz，在5G毫米波手机中噪声抑制提升6dB6。国内ICT的ICMEF214P101MFR通过多层陶瓷/铁氧体共烧技术，实现3.7GHz截止频率，封装尺寸仅2.0×1.2mm。
●异构集成：Vishay推出电感-电容-ESD三合一集成模块（3.2×1.6mm），为USB4接口节省70%空间，替代传统分立方案6。顺络电子开发共模电感+磁珠复合结构，在基站AAU中实现全模态滤波。
●智能监控：TDK智能电感内置电流传感器，实时反馈噪声频谱，配合数字控制系统动态调整滤波参数，将EMI余量提升10dB。
6.2 国产化进程阶段分析
国产共模电替代路径呈现清晰的“农村包围城市”特征：
●消费电子：已完成中低端替代，风华高科FHW系列在充电器市场市占率达60%，成本仅为日系竞品40%。
●工业控制：顺络电子、谷景在光伏逆变器、PLC领域替代率超40%，但高端纳米晶磁环仍依赖日立金属。
●汽车电子：通过AEC-Q200认证的国产型号（顺络SL系列、谷景GCM）在BMS、车灯驱动渗透率25%，OBC主滤波仍以TDK为主导。
●技术差距：高频材料配方（>3GHz）和车规级可靠性设计存在3-5年差距，但成本优势（低30%）和快速响应持续扩大替代窗口。
结语
共模电感选型是技术参数与商业智慧的精密平衡。国际品牌在车规级、高频领域仍具优势，但25%-50%的成本溢价催生国产替代机遇。工程师需在饱和电流、温度系数等性能红线内，结合成本敏感度与供应风险，构建弹性选型策略——消费电子可大胆选用风华高科等低成本方案；工业与汽车中端应用优先考虑顺络、谷景的性价比替代；唯在极端环境或核心安全件保留国际选项。国产厂商正从磁材配方到车规认证加速突破，这场静默的替代浪潮已重塑全球EMC防护供应链格局。
