稳了!二极管钳位电路都在这了

发布时间:2019-07-19 责任编辑:lina

【导读】钳位电路(clamping circuit) 是将脉冲信号的某一部分固定在指定电压值上,并保持原波形形状不变的电路。钳位电路的作用是将周期性变化的波形的顶部或底部保持在某一确定的直流电平上。

钳位电路简介
钳位电路(clamping circuit) 是将脉冲信号的某一部分固定在指定电压值上,并保持原波形形状不变的电路。钳位电路的作用是将周期性变化的波形的顶部或底部保持在某一确定的直流电平上。

1、功能:将输入信号上移或下移,并不改变输入信号的波形。

2、基本元件:二极管D、电容器C及电阻器R(直流电池VR)。

3、类别:负钳位器与正钳位器。

4、注意事项:D均假设为理想型二极管,RC的时间常数也足够大,不致使输出波形失真。任何交流信号都可以产生钳位作用。

负钳位器

(1) 简单型

工作原理:

Vi正半周时,二极管导通,C充电至V值,Vo=0V

Vi负半周时,二极管关闭,Vo=-2V

(2) 加偏压型

稳了!二极管钳位电路都在这了

工作原理:

Vi正半周时,二极管导通,C被充电至V值(左正、右负),Vo=+V1(图a)或-V1(图b)。

Vi负半周时,二极管关断,RC时间常数足够大,Vo=VC+Vi(负半周)=2V。

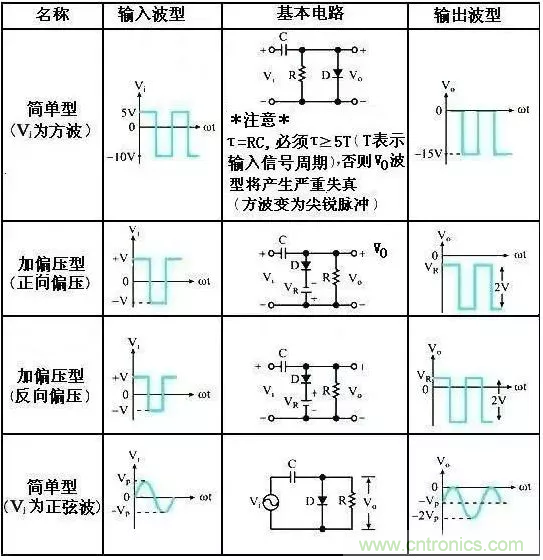

几种二极管负钳位器电路比较:

稳了!二极管钳位电路都在这了

正钳位器

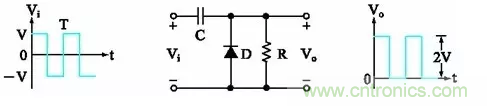

(1) 简单型

稳了!二极管钳位电路都在这了

工作原理

Vi负半周时,二极管导通,C充电至V值(左负、右正),Vo=0V。

Vi正半周时,二极管关断,Vo=VC+Vi(正半周)=2V。

(2) 加偏压型

稳了!二极管钳位电路都在这了

判断输出波形的简易方法:

1、由参考电压V1决定输出波形于坐标轴上的参考点。

2、由二极管D的方向决定原波形的移动方向,若二极管的方向为漏了二极管图,则波形必须向上移动;若二极管的方向为漏了二极管图,则波形必须往下移动。

3、决定参考点与方向后,再以参考点为基准,将原来的波形画于输出坐标轴上,即为我们所求。

稳了!二极管钳位电路都在这了
