【导读】在许多低噪声应用中，线性稳压器是电源转换的理想解决方案，因为它具有非常低的输出电压噪声和低电磁噪声产生（与电荷泵或开关稳压器相比）。LT308x 线性稳压器系列非常适合这些应用。这个广受欢迎的正输出线性稳压器系列提供 200mA 至 3A 的输出电流。

在许多低噪声应用中，线性稳压器是电源转换的理想解决方案，因为它具有非常低的输出电压噪声和低电磁噪声产生（与电荷泵或开关稳压器相比）。LT308x 线性稳压器系列非常适合这些应用。这个广受欢迎的正输出线性稳压器系列提供 200mA 至 3A 的输出电流。该系列的吸引人的特性包括：一个初始精度为 1% 的电流源基准（电流源基准只需要一个外部电阻器来设置输出电压，允许输出电压降至 0V，并且易于并联多个线性稳压器输出）、宽输入电压范围（高达 36V 或 40V，具体取决于器件）和低输出电压噪声（低至 27μV有效值，测量范围为 10Hz 至 100kHz）。

这种新型线性稳压器架构（采用电流源基准和功率缓冲器）与以往基于基准电压源的线性稳压器相比具有多种优势。最重要的是，这种新架构始终以单位增益模式运行。因此，带宽、瞬态响应、负载调整率、输出电压噪声和PSRR几乎都与输出电压无关。在基于基准电压源的线性稳压器中，这些参数都随着输出电压的变化而增大或减小，从而影响性能。某些应用需要禁用线性稳压器，从输出端移除电源并禁用器件以最大限度地降低功耗。其他应用要求线性稳压器输出为0V，以便在需要时从敏感电路中移除电源，但不需要较低的功耗状态。LT308x 系列为这两种情况提供了解决方案。

针对微功率停机需求，可提供 2.1A LT3086。它具有一个关断控制引脚，用于禁用内部电路，从而在整个温度范围内产生小于 1μA 的关断电流，在输出端提供小于 0V 的关断电流。

LT3086 停机功能功能

LT308x 系列中的其他器件是经典型 3 端子稳压器;它们具有输入引脚、输出引脚和基准引脚，但没有关断引脚。对于这些器件，关断状态需要外部电路。关断模式强制输出至0V，但不禁用内部电路，从而导致功耗不是微功耗。下图示出了添加了停机电路的 LT3080。在该电路中，当MOSFET Q1和Q2的栅极被驱动为高电平时，输出变为0V。MOSFET Q1 （跨越 R设置电阻）强制输出电压降至 0V。 输出箝位 V 处的 MOSFET Q2外接地，确保输出始终保持在 0V。

LT3080 框图：3 端子稳压器

如果需要微功耗关断状态，另一种选择是简单地使用与电源输入串联的开关。然而，线性稳压器的输出电压可能会在相当长的一段时间内保持高电平，而其他系统电压已经关闭（取决于输出负载），从而无法及时从敏感的模拟电路中移除电源。

负输出线性稳压器和关断

对于负输出线性稳压器，LT3090 和 LT3091 （分别为 –36V/600mA 和 –36V/1.5A） 具有一种独特的双向停机功能，该功能可在停机控制引脚上接受一个正电压或一个负电压以禁用该器件。这样可以防止在没有现成控制信号时产生负控制信号。我们完整的基于基准电压源和基于电流源基准的双向关断负线性稳压器系列可在此处找到。

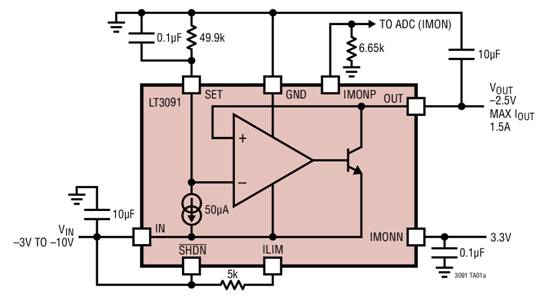

具有双向停机引脚的 LT3091

下表是电流源基准线性稳压器的完整列表。这些低噪声、宽输入电压范围器件提供真正的关断功能，或者通过几个外部元件提供在输出端具有 0V 电压的简便方法。
