滤波电容在PCB设计中的正确接法

2015-09-29 [责任编辑:sherry]
分享到:
5分
【导读】本文介绍了滤波电容在PCB设计中正确接法。在很多PCB设计中我发现很多朋友的滤波电容布线有问题,所以特弄几个图说明下,希望对大家有帮助。

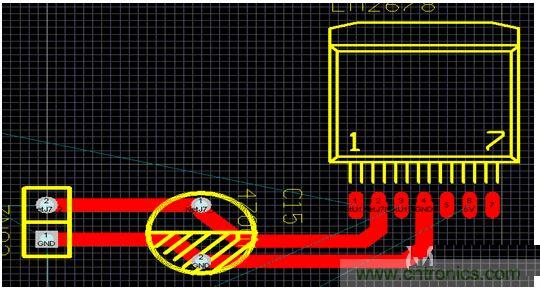

下图是一个错误的滤波电容接法,电源是应该直接从电容再到IC那里,滤波效果才会好。
错误的滤波电容接法

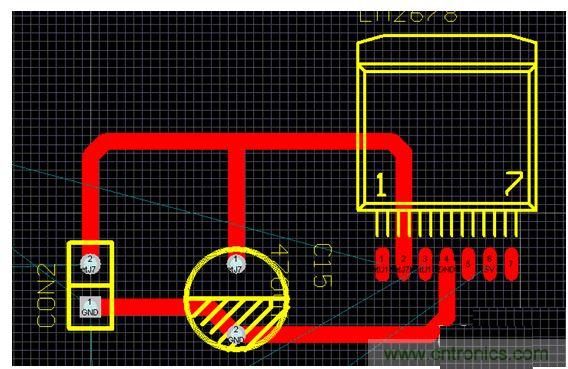

下图是正确的接法。
错误的滤波电容接法
按这样的画法,滤波效果就会好很多。

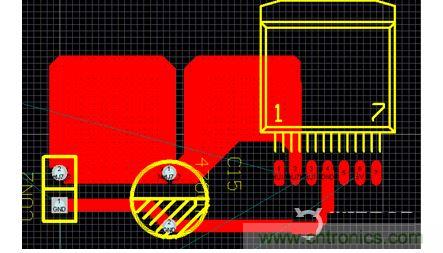

如果大家嫌这个不好看,按下图处理也是正确的,你们也可以发现在一些PCB设计中也会用到下面的处理方式。
错误的滤波电容接法

关键字:PCB设计 滤波电容
