【导读】钽电容以五氧化二钽（Ta?O?）介质层为核心，通过高纯度钽粉烧结形成多孔阳极基体，经电化学氧化生成仅0.5-1nm的绝缘介质层，再覆盖二氧化锰或聚合物阴极构成电荷存储体系16。其介电常数达27，远超铝电解电容的8-10，赋予其超高容量密度（200μF/mm3）、低ESR（最低0.05Ω）及宽温稳定性（-55℃~125℃容差±5%）。在AI服务器、植入医疗设备等场景中，钽电容凭借纳米级介质控制与固态结构，成为高可靠电子系统的“能量心脏”。
钽电容以五氧化二钽（Ta?O?）介质层为核心，通过高纯度钽粉烧结形成多孔阳极基体，经电化学氧化生成仅0.5-1nm的绝缘介质层，再覆盖二氧化锰或聚合物阴极构成电荷存储体系16。其介电常数达27，远超铝电解电容的8-10，赋予其超高容量密度（200μF/mm3）、低ESR（最低0.05Ω）及宽温稳定性（-55℃~125℃容差±5%）。在AI服务器、植入医疗设备等场景中，钽电容凭借纳米级介质控制与固态结构，成为高可靠电子系统的“能量心脏”。
一、核心原理与结构优势
1. 纳米介质层的能量存储机制
钽电容阳极经高温烧结形成海绵状多孔结构，表面积提升50-100倍，电化学氧化生成的Ta?O?介质层厚度不足1nm，介电强度却达600kV/mm，为铝电解介质的3倍。当电压施加时，电荷密集存储于介质界面，配合PEDOT（聚3,4-乙烯二氧噻吩）等聚合物阴极，漏电流可低至0.01CV（100μF型号<1μA）。例如心脏起搏器采用47μF钽电容，实现10年待机漏耗控制。
2. 四大核心优势定义技术壁垒
●体积效率：0402封装（1mm3）实现22μF/10V容量，较同规格MLCC提升10倍；
●高频响应：100kHz下阻抗衰减仅5%，服务器主板采用10μF/2.5V钽电容阵列可瞬时提供50A电流；
●寿命与可靠性：美军试验中，AVX/KEMET钽电容模拟运行100万小时仅1次失效（等效114年）；
●环境耐受：军规型号（如KEMET T495）耐冲击50000g，用于导弹制导系统。
二、钽电容与陶瓷电容的性能对决

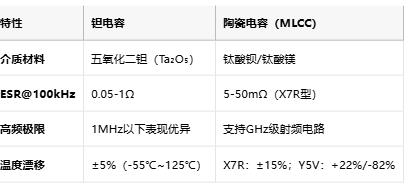

1. 材料与频率响应的本质差异
设计影响：
●钽电容：CPU供电去耦首选，但10MHz时ESR升至200mΩ，需并联MLCC优化纹波3；
●陶瓷电容：5G基站射频模块优选，插损<0.2dB@6GHz，但容值随电压变化显著（如50V型号在20V时容值衰减40%）。
2. 失效机制与设计陷阱
●钽电容：电压敏感性强，50V额定型号实际工作需≤35V，且需串联电阻限制浪涌电流（1Ω/A规则）；反接或过压易引发热失控（锰阴极型阈值200℃）16；
●陶瓷电容：PCB弯曲或振动易致介质层开裂，失效表现为容值漂移或开路。
三、应用场景深度适配
1. 超可靠场景：军工与医疗
●植入医疗设备：依赖22μF/4V超薄钽电容（漏电流<0.5μA），厚度0.8mm，延长设备续航；
●航天/导弹：振华新云军规钽电容采用钯银电极与玻璃密封工艺，自主可控率超90%。
2. 高性能计算与通信
●AI服务器：英伟达GB200采用Vishay vPolyTan聚合物钽电容，漏电流仅铝聚合物的1/5（同规格33μF型号：12μA vs 66μA）；
●5G基站：平尚科技混合阵列方案，钽电容（储能）与MLCC（高频滤波）集成封装，体积缩减30%，纹波从80mV降至20mV。
3. 新能源汽车电子
●BMS系统：钽电容（如TCJ107M016R）通过150℃/1000小时老化测试，漏电流<1μA，用于SOC估算电路3；
●OBC模块：KEMET聚合物钽电容耐压达80%额定值，支持快充高频切换。
四、成本与选型要则

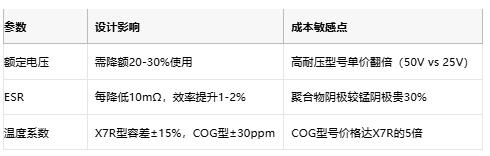

1. 参数关联与成本杠杆
成本构成：
●原材料占比：钽粉（40%）+阴极材料（25%）+封装（20%）；
●国产替代：风华高科100μF/16V钽电容单价￥1.5，仅为AVX同规格（￥4.0）的37.5%。
2. 选型避坑铁律
●电压冗余：工作电压≤70%额定值，避免浪涌击穿；
●高频场景混合设计：钽电容并联MLCC（如10μF钽+100nF X7R），覆盖全频段滤波；
●国产替代路径：消费电子可选风华高科；军工/车规首选振华新云、KEMET。
五、头部原厂全维对比：性能、成本与供应韧性

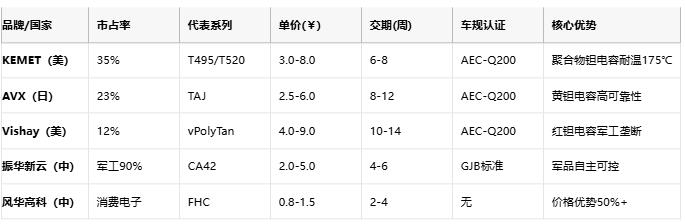

国际与国内品牌技术商业化能力对比
数据来源：行业报告（2024-2025）510，单价为1k pcs报价
供应链风险提示：
●进口品牌交期长达8-14周，缺货期价格涨幅超50%；
●国产交期稳定在4周内，但车规认证覆盖率不足10%（2025年目标25%）。
六、选型策略：场景化决策指南
1. 超可靠场景（军工/医疗）：
●首选Vishay红钽或振华新云，耐冲击≥50000g，失效率<0.1ppm；
●避免成本妥协，民用型号失效率差距达10倍以上。
2. 高性能计算（AI服务器/5G）：
●采用KEMET聚合物钽电容，ESR<50mΩ，支持50A瞬态电流；
●并联0201封装MLCC（如平尚科技方案），抑制高频纹波。
3. 成本敏感型（消费电子/家电）：
●选用风华高科FHC系列，单价控制在￥1.0以内，DCR放宽至200mΩ；
●通过电压降额设计（如5V电路选10V型号）补偿可靠性。
结语：技术演进与国产化机遇
钽电容技术正向三维多孔结构（比容500μF/mm3）与自修复介质层（寿命延长5倍）突破。国产厂商在消费电子领域产能占全球65%，但高端市场仍被KEMET、AVX垄断。破局需攻克三大关卡：纳米钽粉提纯（纯度>99.99%）、聚合物阴极合成工艺、AEC-Q200认证体系——这将是中国钽电容产业从“量大”到“质强”的关键一跃。
