【导读】功率电感器作为电力电子系统的核心无源元件，通过导体绕制磁芯构成闭合回路，在电流通过时储存磁能并抑制电流突变。其基础原理遵循法拉第电磁感应定律：当电流变化时，磁通量的改变将产生自感电动势，阻碍电流变化，从而平滑输出电流、滤除高频噪声并提升系统效率。在现代电子设备中，功率电感器已成为电源转换、信号滤波和能量存储不可或缺的组成部分。
功率电感器作为电力电子系统的核心无源元件，通过导体绕制磁芯构成闭合回路，在电流通过时储存磁能并抑制电流突变。其基础原理遵循法拉第电磁感应定律：当电流变化时，磁通量的改变将产生自感电动势，阻碍电流变化，从而平滑输出电流、滤除高频噪声并提升系统效率。在现代电子设备中，功率电感器已成为电源转换、信号滤波和能量存储不可或缺的组成部分。
一、核心原理与特性优势
1. 能量存储与噪声抑制机理
功率电感器利用磁芯材料的高磁导率特性（如铁氧体、金属复合物）增强磁场储能密度。当DC-DC转换器的开关管导通时，电感器储存能量；开关管关断时，释放能量维持负载电流，从而降低输出纹波。例如，在500kHz开关频率的12V转5V/5A降压电路中，优质功率电感可将输出纹波抑制至20mVpp以下，较普通型号提升30%稳定性。
2. 四大核心优势驱动技术普及
●高效率：低直流电阻（DCR）减少铜损，如TDK的CLT32系列DCR低至0.39mΩ（17nH型号），转换效率可达97%；
●小型化：叠层工艺实现微型封装，如Murata的LQH系列尺寸仅2.0×1.25mm，适用于TWS耳机等超薄设备；
●高温耐受：车规级产品工作温度达150-165℃（如太阳诱电LAXH系列），适应引擎舱环境；
●成本优化：国产化推动单价降至进口的40%，如顺络电子CLF系列在消费电子领域快速普及。
二、应用场景与技术需求分化
不同应用场景对功率电感的关键参数提出差异化要求：
1. 汽车电子：AEC-Q200认证为门槛，耐温需≥150℃，饱和电流要求高（如KEMET MPXV系列支持90A）。应用于ADAS电源、引擎控制单元(ECU)时，需兼具低电磁干扰(EMI)特性。
2. 智能手机：优先考虑尺寸与效率，多选用2.2-10μH叠层电感，厚度≤1mm，Q值>15@1MHz。
3. 工业电源：侧重高可靠性，要求使用寿命>10年，失效率<0.1ppm，如Bourns SRP系列通过1000小时85℃/85%RH严苛测试。
典型应用案例：太阳诱电LAXH6060在混合动力车DC-DC转换器中，以13.5A饱和电流（1μH）支持150℃连续运行，金属封装散热效率提升40%。
三、成本与选型要则：参数关联与成本杠杆

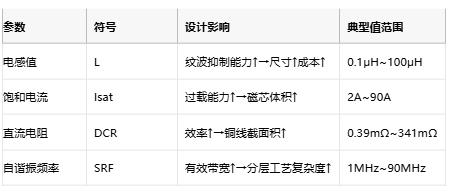

1. 核心选型参数关联设计目标
注：DCR每降低0.1mΩ，1A电流下年省电约0.88kWh，但成本增加15%-20%。
2. 成本构成与降本路径
●原材料占比：磁芯材料（40%）+铜线（30%）+封装（20%）；
●国产替代降本：同规格风华高科FHP系列单价￥1.2，仅为TDK SLF系列（￥3.0）的40%；
●工艺创新：TDK CLT32采用无焊点实心铜线圈，减少加工步骤降低15%成本。
四、头部原厂全维度对比：性能、成本与供应韧性

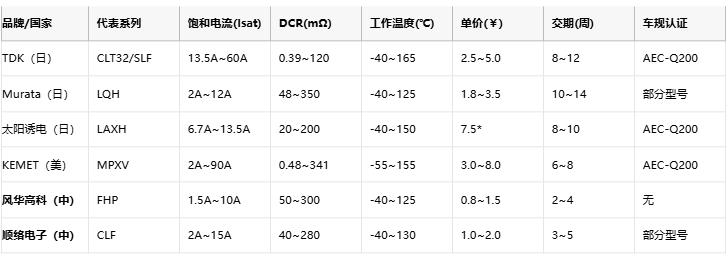

下表对比全球主流品牌的技术与商业化能力：
*太阳诱电LAXH单价约合人民币7.5元（150日元）；风华高科数据源自市场调研。
供应链风险提示：
●进口品牌交期长达8-14周，短缺期可能翻倍；
●国产交期稳定在4周内，且支持加急产能。
五、选型策略：场景化决策树
1. 高性能场景（车载/工业）：
●首选TDK CLT32、KEMET MPXV，Isat>20A，165℃耐受；
●成本允许时避免国产替代，失效率差距达0.1ppm vs 10ppm。
2. 成本敏感场景（消费电子/家电）：
●采用风华高科FHP、顺络CLF，DCR放宽至200mΩ以上；
●通过冗余设计（如并联电感）补偿性能差距3。
3. 混合降本策略：
●关键路径用TDK（如CPU供电），辅助电路用顺络电子；
●整体BOM成本降低25%，维持系统可靠性。
结语：技术演进与国产化机遇
功率电感器技术正向超高频（10MHz）、超高耐温（>165℃）及超低DCR（<0.1mΩ）演进，如TDK的10MHz适配电感提前布局下一代DC-DC转换器。国产厂商在消费电子领域已实现份额反超（中国占全球产能50%），但在车规级市场仍不足10%910。破局需突破三项能力：金属磁粉芯配方（提升Isat）、AEC-Q200认证体系、高频低损耗绕线工艺——这将是未来三年国产替代的主战场。
