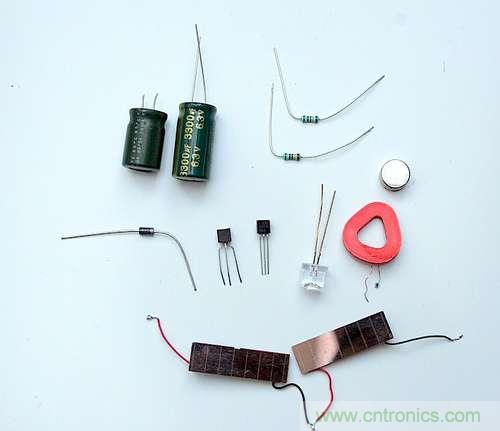

○ 太阳能电池
○ 3300uF电容
○ 1000uF电容
○ 2N3904或2N2222三极管
○ 2N3906三极管
○ 一个二极管，型号不限
○ 2个100K电阻
○ LED（不是必须的，但是为什么要浪费来自太阳的能源呢？)
○ 线圈（你可以购买或者从旧的录像机里拆出一个）
○ 磁铁（钕铁硼磁铁最好了）

这些是电子线路部分的基本需求。具体到钟摆的外观设计上，高矮胖瘦都随个人自由。这时候我还不确定最后会设计成啥样，但已经确定一点，就是要用一个木球来做钟摆的摆锤（钟摆末端的重物）。

2   电磁钟摆DIY线路图

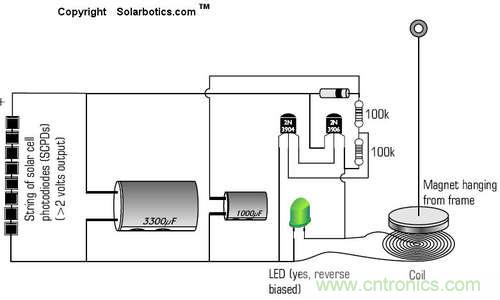

这是电路图。

[page]

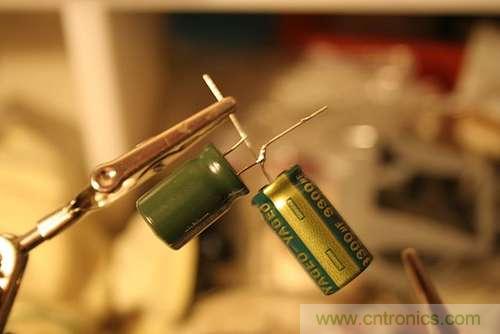

首先把大部分电子器件焊接到一起，最简单的顺序是从电容开始，把它们的负极引脚焊接在一起，然后把二极管的正极和3300uF电容相连，负极连接到1000uF电容的正极。

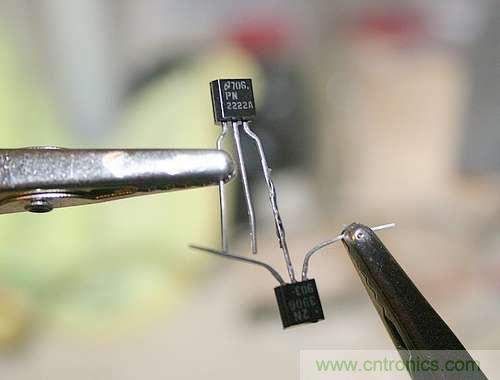

拿出2N3904和2N3906晶体管（平的一面对着自己）。将3904的右侧引脚焊接到3906的中间引脚。将两个100K电阻串联在一起，并把3906三极管的右侧引脚焊接到100K电阻的一端上。

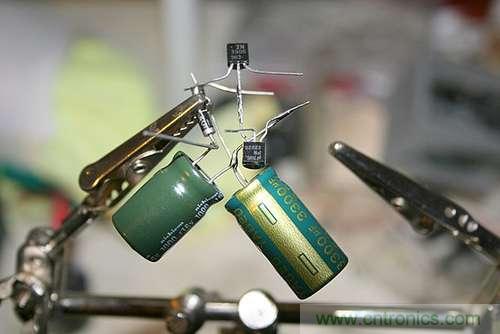

将3904的中间引脚焊接到两个电阻之间。现在把两部分电路焊到一起，3906的左引脚和二极管的正极相连，3904的右引脚和两个电容的负极相连。然后把焊好的电路放到一边，开始拾掇底座。LED，线圈和太阳能电池可以等之后规划好位置了再焊接。最后将两个电容的负极焊到一起。

如果你是老手，就直接忽略上面这堆说明，按图组装吧！

3   制作电磁钟摆支架

为了简单和DIY起见，我打算用木料做一个盒子当作基座。我用了一些剩余木料，它们非常厚（22mm）。设计的盒子长宽高分别是140mm，95mm和120mm。

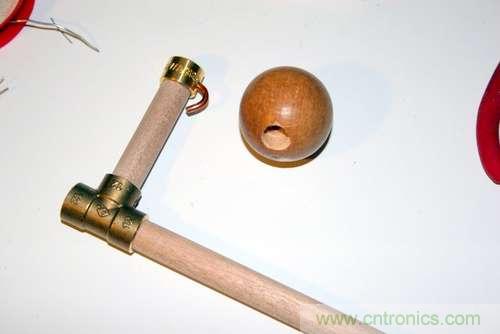

当然你也需要一些东西来悬挂磁铁，为此我找了一个12mm直径，250mm长的木销钉做支柱，在上面套上个黄铜接头，然后连上一段65mm长的横向销钉。在一个黄铜端盖的侧面钻了个洞，然后焊上一段粗铜线。铜线的末端弯成一个钩。

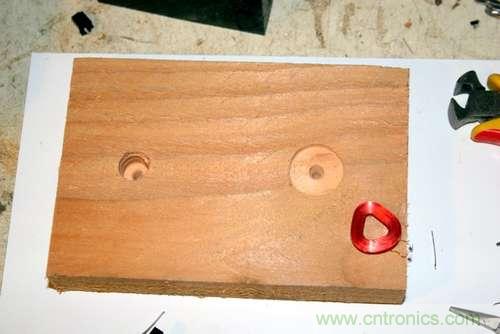

然后再在基座木盒的盖子上钻上一个直径12mm的洞用来插入木销钉，以及一个直径22mm的浅槽用来放置线圈。我还为线圈两端的引出线各钻了两个孔。在确定LED和太阳能电池将要放置的位置之后我给它们钻了安装孔。将它们分别安排在盒子两侧应该是个好主意。
[page]
4   DIY电磁钟摆线路图2

将两根导线焊接到LED上，LED的正极连接到电容的一个负极引脚上（我没写错，正极对负极）。LED的负极焊接到3906三极管的右边引脚上。在线圈两端焊上引线，一根焊到电路的地线（两个电容中任何一个的负极），另一根焊接到3906三极管的右边引脚上。

将太阳能电池板的两个引线中的一根连接到3300uF电容的正极，另一根连到电容的负极上。

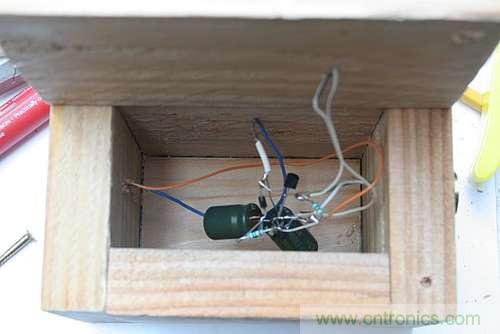

打开之前做好的木制支座盒子，把焊接好的电路放进去，将太阳能电池板的引线穿过盒子上的安装孔，焊接到电池板上。用同样的方法连接好线圈，线圈外圈的引出线连接到电路的地线上，线圈中心的引出线连接到3906晶体管的右侧引脚上。最后把LED穿入你设计好的安装孔。

我在LED的下面安放了一块铜制衬垫。现在是调试整个电路是否正常工作的最好时候。如果它不能过关，拆了检修吧…

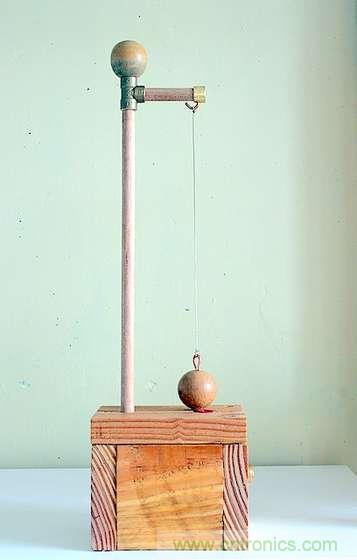

5   组装

将盒盖上的螺丝拧上，记得用无磁性的螺丝。在我的制作里用了三个手头有的黄铜非磁性螺丝。

把销钉粘在盒盖上，你可能需要用锤子给它轻轻地敲几下。在销钉的顶端我还粘上了个木制的旋钮。

我给我的基座上了一层亚麻油清漆，如果你打算像我一样做外表涂装，这时候最合适了。把线圈粘在设计的位置。我在上面盖了一块黄铜片，最后把太阳能电池板粘在盒子的侧面上。

找一个木球并在底部钻一个大小和你的磁铁相同的洞（我的磁铁直径10mm），装上磁铁。用钻床钻的话最为方便。在球的另一端钻一个挂钩的安装孔，用粗铜线和之前一样做个挂钩。

找根丝绳通过两个挂钩在销钉上挂起这个木球。调节丝绳的长度，使线圈和磁铁之间的距离尽可能短。
