【导读】俗话说：常在河边走，哪有不湿鞋。就算是经验丰富的工程师也会碰到些看似简单，但解决起来却有诸多困难的难题，这位工程师就被一个3个元件的等效电路给难住了，电路看起来非常简单，他却花了三天工夫才得以解决，因此把问题发上来和大家交流下，看有没有更好的解决方案，欢迎大家各抒己见。
电路设计问题叙述——

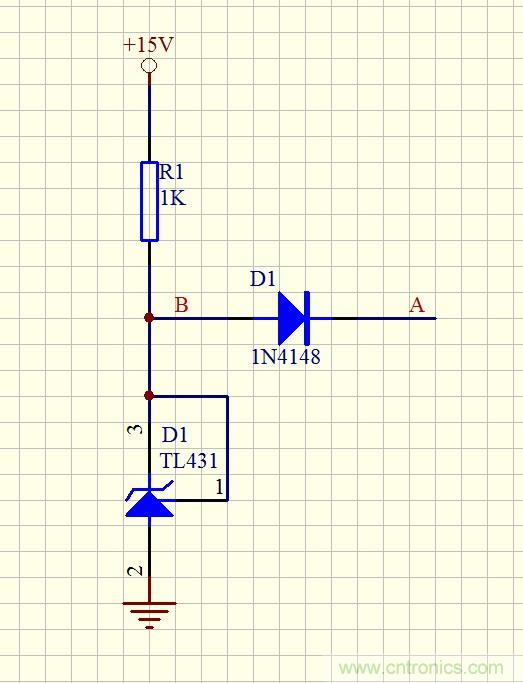

这几天被3个元件的等效电路给难住了，折腾了3天，算得上是小有所成。其实就是看起来非常简单的一个电路，也是大家每天都见到的3个元件，只是电路要求不同，如图：
先说说要求吧：
A点是基准电压的输出，同时也是另一个可控基准的叠加点。B点是TL431形成的一个基准2.495V。
设：可控基准的输出为X，需要实现的功能是：
1.当X大于B时，A=X
2.当X小于B时，A=B，且误差小于B点的1%（即24.95mV）
3.X的电压任何情况下都不能影响B点的电压（即，B是X控制过程中的一个精密下限电压值）。
目前试过了在B点与431之间加二极管或三极管做补偿，都因误差太大且受输入电压的波动影响而失败。
[page]
网友解答——
网友A提出把D1换为模拟开关，用比较器比较A、B点电压后，输出去控制模拟开关的导通或截止，实现需要的功能。
但是模拟开关即使在完全导通的情况下，在A点有一点输出电流后就会产生压降，因此该方法行不通。

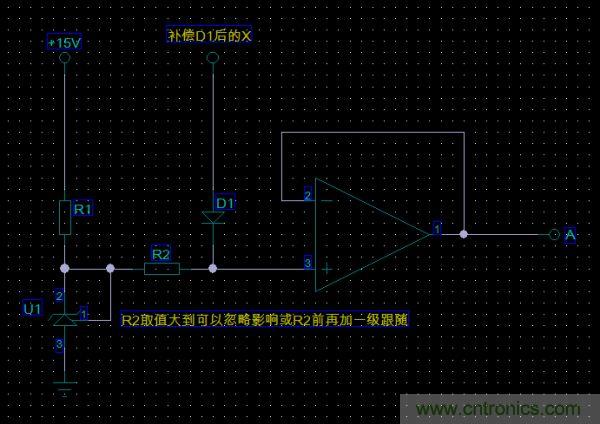

网友B给出下图方案：
但也是不行的，A点的电压会被跟随器一直钳位，导致当X大于B时，A还是等于B，而不是等于X。同时，D1的温飘导致D1根本没法精确的补偿，实测验证4148的温飘超过100mV，且还受电流影响。
[page]

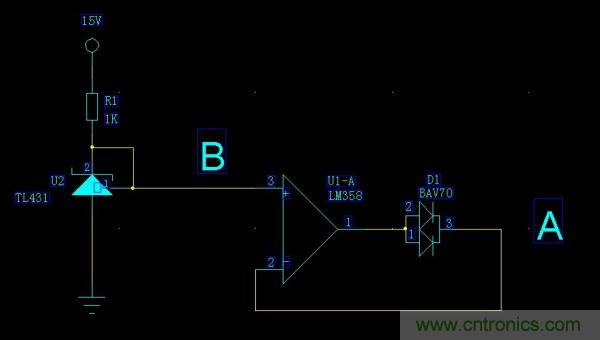

网友C支招：
这个方法是可行的，用ST的LM358实测上电VBA=0.6010mV,老化随时间呈下降趋势，且4个小时后能稳定在0.5455-0.5500mV之间。目前采用的是这种方法，不同的只是二极管用的4148。
网友D的想法：
这个电路看起来不错，不过还得优化下，三极管的B级得串个电阻，同时还得上拉一个电阻，C级可能还得加个二极管。解决了上面用运放的阻抗问题，精度还需要验证一下。
看样子还是人多力量大啊，广大的工程师朋友们，你们还有什么更好的方法吗？欢迎大家各抒己见。
