【导读】电磁蜂鸣器是一种基于电磁感应原理的电子发声器件，通过线圈磁场驱动振动片产生声音，广泛应用于电子产品、汽车电子、安防设备等领域。其核心结构包括电磁铁（线圈与铁芯）、柔性振动片（带磁性涂层）、磁铁及共鸣腔外壳，并根据驱动方式分为有源型（内置振荡电路） 和无源型（需外接信号） 两类。本文将深入解析其工作原理、优势、应用场景，并结合成本与选型要则，对比国内外主流厂商，为工程师提供全面的技术参考。
电磁蜂鸣器是一种基于电磁感应原理的电子发声器件，通过线圈磁场驱动振动片产生声音，广泛应用于电子产品、汽车电子、安防设备等领域。其核心结构包括电磁铁（线圈与铁芯）、柔性振动片（带磁性涂层）、磁铁及共鸣腔外壳，并根据驱动方式分为有源型（内置振荡电路） 和无源型（需外接信号） 两类。本文将深入解析其工作原理、优势、应用场景，并结合成本与选型要则，对比国内外主流厂商，为工程师提供全面的技术参考。
一、工作原理与核心特性
电磁蜂鸣器的工作依赖电磁力与机械振动的耦合。当线圈通入交变电流时，电磁铁产生交变磁场，吸引磁性振动片变形；电流中断后，振动片依靠弹性复位，周期性运动激发空气振动发声。其振动频率由电磁系统电感、振动片机械特性及触点间隙共同决定。
有源蜂鸣器内置振荡电路，仅需直流电源即可发声，控制简单但成本较高；无源蜂鸣器需外部提供500Hz–4.5kHz的方波信号，频率可调且成本低，适合多音调场景。与压电式蜂鸣器相比，电磁式在低电压（如1.5V）下即可达到85dB以上声压，但功耗较高（典型电流30–45mA），且同类尺寸下音压上限约90dB，低于压电式的120dB。
二、优势与应用场景
1. 核心优势
低电压驱动：1.5V即可工作，适用电池供电设备。
高可靠性：无移动触点，寿命可达10,000小时以上。
响应频率宽：支持低频发声（如2.3–2.4kHz），音质柔和。
体积小巧：直径可小至12mm，适合紧凑空间。
2. 应用场景
消费电子：打印机、玩具、定时器（如CUI Devices的CEM-1206S用于便携设备）。
工业与安防：报警器、万用表（依赖高可靠性）。
汽车电子：仪表盘提示音（耐温范围达-30°C–70°C）。
医疗设备：状态提示音（低电磁干扰）。
三、成本分析与选型要则
1. 成本结构
电磁蜂鸣器价格受封装、驱动方式及采购量影响：
有源型：单价约¥6–¥10（如Soberton WST-1210T，批量可降至¥4）。
无源型：便宜10%–30%，但需外部驱动电路。
工业级：耐宽温或防尘型号溢价20%–50%。
2. 选型关键参数

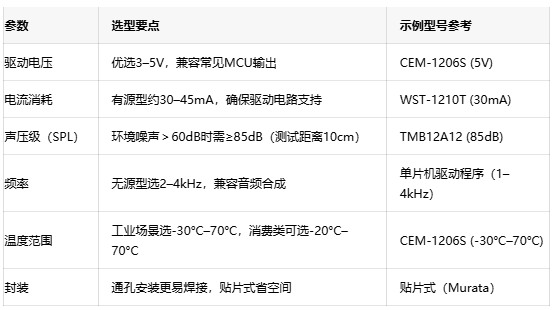

3. 驱动设计要点
续流二极管：必须并联防止关断尖峰电压（可达几十伏）。
三极管选型：NPN型需基极下拉电阻避免误触发；PNP型需上拉电阻。
滤波电容：添加0.1μF电容抑制高频干扰。
四、国内外主流厂商对比

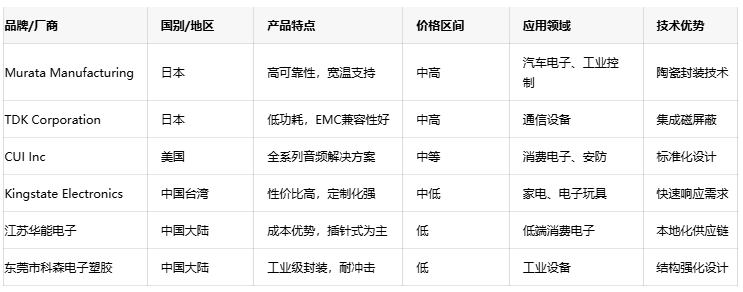

全球电磁蜂鸣器市场集中度适中，前五大厂商占40%份额（2024年）。下表对比代表性企业：
国产替代趋势：国内厂商如江苏华能电子通过成本控制占据低端市场，但在高频响应和一致性上仍落后于国际头部企业。
结语
电磁蜂鸣器凭借其低电压驱动、高可靠性及紧凑体积，在智能硬件与工业控制中持续发挥价值。未来，随着无铅化和高频化需求提升，厂商将聚焦于降低功耗（如电流≤20mA）与集成智能驱动电路。工程师选型时需权衡成本与性能，优先选择Murata、TDK等品牌用于高可靠场景，或Kingstate、江苏华能等满足成本敏感项目，同时优化驱动设计以延长器件寿命。
