图文并茂详解自制电流传感器过程,收获满满!

发布时间:2019-11-13 责任编辑:lina

【导读】霍尔效应传感器是换能器类型的组件,可以将磁信号转换为电信号以进行后续的电子电路处理。通常,电流传感器使用霍尔效应将电流输入转换为电压输出。

Allegro的ACS712电流传感器是一款基于霍尔效应的效应的电流传感器。

图文并茂详解自制电流传感器过程,收获满满!

01. 所需元器件

硬件部分
SparkFun的低电流传感器-ACS712
1欧电阻,额定功率8w
Arduino UNO和Genuino UNO

02. 介绍

霍尔效应传感器是换能器类型的组件,可以将磁信号转换为电信号以进行后续的电子电路处理。通常,电流传感器使用霍尔效应将电流输入转换为电压输出。在霍尔效应中,来自电流的电子流过磁场板。然后,该场使电子“推”到板的一侧,并在两侧之间产生电压差。来自板侧的电压差是传感器的输出。

ACS712是可以同时在AC和DC上运行的电流传感器。该传感器工作电压5V,并产生与测量电流成比例的模拟电压输出。该工具由一系列带有铜线的精密霍尔传感器组成。

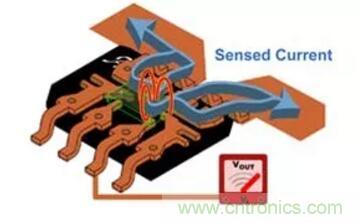

当电流通过铜初级传导路径(从引脚1和2到引脚3和4)增加时,该仪器的输出具有正斜率。传导路径的内部电阻为1.2mΩ。

图文并茂详解自制电流传感器过程,收获满满!

该传感器在输入电流0A和5V Vcc电源下的输出电压为Vcc x 0.5 = 2.5。根据可读电流范围,共有三种类型:±5A,±20A和±30A,每种类型的输出灵敏度分别为185mV / A,100mV / A和66mV / A。

图文并茂详解自制电流传感器过程,收获满满!

该电流传感器的输出是模拟的,因此要读取它,我们可以使用电压表直接测量输出电压,也可以使用Arduino之类的微控制器通过模拟方式读取引脚电压或ADC引脚电压对其进行测量。

03. 操作方法

对于此项目,我们使用电源(输出电压为0至5伏)和一个1欧姆的额定功率8瓦电阻器来产生0至5安培的电流。稍后,我们将测量ACS712电流传感器的电压输出。

图文并茂详解自制电流传感器过程,收获满满!

图文并茂详解自制电流传感器过程,收获满满!

我们使用Arduino UNO为ACS712提供5V电源(至ACS712中的5V引脚)。ACS712传感器的接地也连接到Arduino UNO接地。为了进行测量,我们将电压表的+探针连接到ACS712的模拟输出测试结果

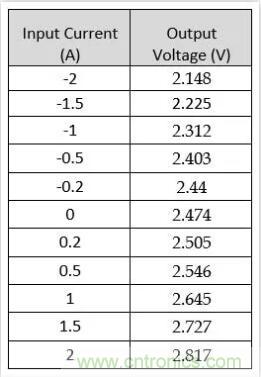

我们通过在-2A至2A输入范围内给出12个测量点来测试传感器。每个相应测量的电压读数为:

图文并茂详解自制电流传感器过程,收获满满!

图文并茂详解自制电流传感器过程,收获满满!

图文并茂详解自制电流传感器过程,收获满满!

由所得结果的回归线可得:

图文并茂详解自制电流传感器过程,收获满满!

该结果表明,在0A时输出为2.5V,斜率为170mV / A,如参考表所述。

04. 结论

事实证明,ACS712电流传感器能够读取电流并产生与电流输入成比例的输出电压。电流-电压关系在0A时显示为2.5V,每安培的斜率约为170mV。
