加速够快、刹车够稳、省油够足就看ETC传感多灵敏

发布时间:2020-01-09 责任编辑:wenwei

【导读】春运已至,越来越多的人选择自驾回家。长途行驶过程中,选购一辆省油、运行平稳、安全系数高的汽车尤为重要。这三项选车要素都与汽车电子节气门(electronic throttle control简称ETC)息息相关。

http://www.cntronics.com/art/artinfo/id/80037460

01 汽车节气门是什么?

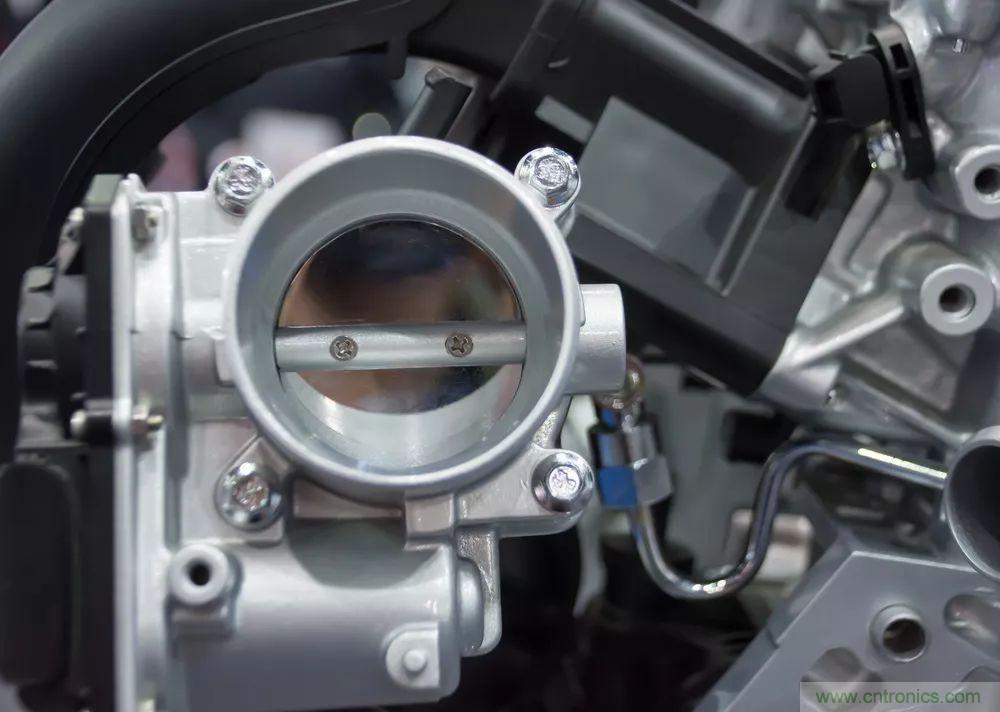

汽车节气门是当今电喷车发动机系统最重要的部件之一,也被称作是——汽车发动机的咽喉,是控制空气进入发动机的一道可控阀门。气体进入进气管后会和汽油混合变成可燃混合气,从而燃烧形成做功。

http://www.cntronics.com/art/artinfo/id/80037460

随着汽车技术的不断发展,我们的汽车越来越智能可靠,越来越多的部件采用电子控制,传统的汽车节气门也逐渐被电子节气门所代替。

02 电子节气门的优势?

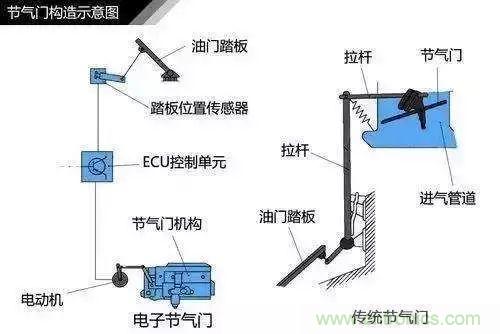

传统发动机节气门通过拉索(软钢丝)或者拉杆,一端连接油门踏板,另一端连接节气门连动板而工作,整个操作都是通过机械连杆机构布置在一个狭小的空间完成,带来噪音大,执行驾驶员踩下加速踏板指令时间滞后等问题。

http://www.cntronics.com/art/artinfo/id/80037460
图片来自网络

电子节气门则主要通过节气门位置传感,精准控制节气门开度, 从而实现发动机全范围的最佳扭矩输出。
ETC系统可以记录汽车在各种行驶情况下的空燃比,自动调节节气门开度使燃烧更加充分,降低废气产生;在怠速状态下,节气门则会保持在一个极小开度来稳定燃烧,又起到了省油的作用。

03 电子节气门的技术关键——位置传感器

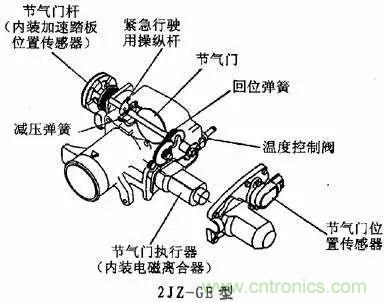

节气门位置传感器和油门踏板位置传感器等可以助力电子节气门执行以上精准的调节操作。油门踏板位置传感器将司机需要加速或减速的信息传递给节气门电子控制单元ECU,ECU根据得到的信息,计算出相应的最佳节气门位置,精准控制节气门开度,从而实现发动机全范围的最佳扭矩输出。

http://www.cntronics.com/art/artinfo/id/80037460
图片来自网络

整个系统控制过程是典型的闭环位置反馈控制,加速踏板位置传感器、节气门位置传感器均有冗余设计,因此,当其中一路传感器发生故障时仍有另一路传感器保持工作,确保运转安全性。对这类位置传感器的选择也必须要考虑它们在汽车动力系统中工作的耐高温和耐污能力。

迈来芯位置传感器IC解决方案

MLX90365 是第 II½ 代 Triaxis® 位置传感器 IC,采用Melexis获得专利的创新型磁性传感器技术,可凭借其表面的集磁点 (IMC),以一种非接触方式感测所施加磁通密度的 3 个空间分量(即 Bx、By 和 Bz)并且以成比例的模拟量输出或PWM信号的形式报告 。

http://www.cntronics.com/art/artinfo/id/80037460

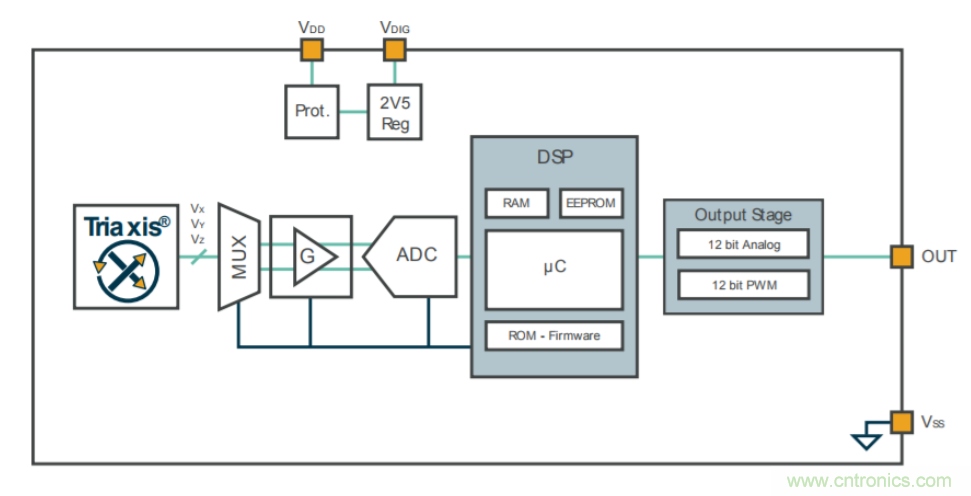

MLX90365信号输出结构图

应用非接触式的磁场感应,Triaxis® 传感器对污垢、灰尘、油类、气体和其他污染物并不敏感。IC 本身可以使用塑料包覆成型或灌封以防受到污染,即使暴露在严苛的介质环境中,也能保证很长的使用寿命,因此MLX90365非常适用于汽车电子节气门的位置传感器的安装使用。

http://www.cntronics.com/art/artinfo/id/80037460

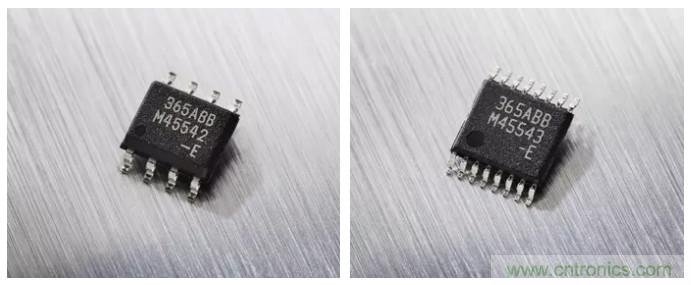

迈来芯-MLX90365位置传感器

MLX90365优势

◆绝对线性位置和旋转位置传感器 IC
◆简单稳固的磁性设计
◆Triaxis® 技术
◆环境温度范围从 –40°C 至 +150°C
◆可编程测量范围(角度可达 360 度)
◆可编程线性传输特性
◆位角度分辨率、10 位角度精度、48 位 ID 编号
◆双芯片(全冗余)- TSSOP-16 封装 - 无铅且符合 RoHS 规范
◆与第 I 代和第 II 代引脚兼容

MLX90365应用领域

◆绝对旋转位置传感器
◆绝对线性位置传感器
◆ 踏板位置传感器
◆方向盘位置传感器
◆油门位置传感器
◆浮子液位传感器
◆骑行高度位置传感器
◆非接触式电位计
