如何实现5G的调制方式?

发布时间:2020-07-10 责任编辑:lina

【导读】众所周知,调制和解调是通信基本业务流程中的重要组成部分。没有它们,我们的移动通信根本无法实现。

说到调制,我想很多同学马上会联想到这些关键词:BPSK、QPSK、调幅、调相、QAM、星座图……

 如何实现5G的调制方式? title=

众所周知,调制和解调是通信基本业务流程中的重要组成部分。没有它们,我们的移动通信根本无法实现。

那么,究竟什么是调制?为什么要调制?5G又是怎么调制的呢?

接下来,我们逐一介绍。

调制是做什么用的呢?

让我们看一下生活中的一个例子:

我们每天都在出行。出行的时候,我们会根据行程选择适合的交通工具。

 如何实现5G的调制方式?

乘坐不同的交通工具,出行的速度也会有快有慢。

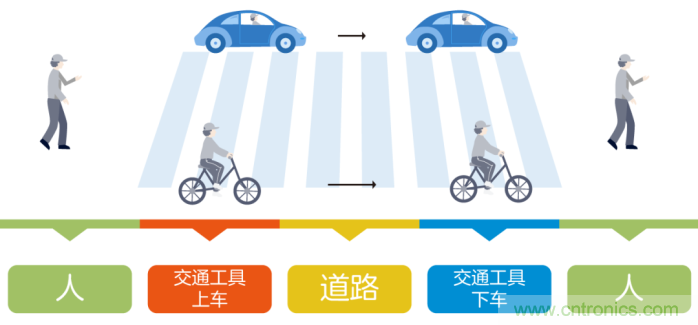

整个过程,大概就是这样一个模型:

 如何实现5G的调制方式?

实际上,通信系统和这个模型类似。上面的出行模型,是把人从出发点运输到目的地。而通信系统,是把数据信号从发送端传输到接收端。

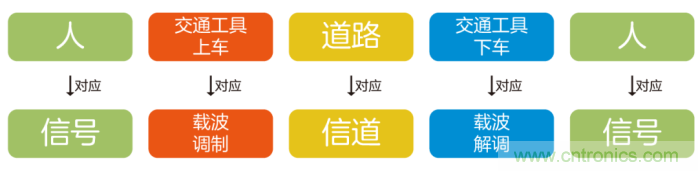

我们进行以下转换:

 如何实现5G的调制方式?

就可以类比出一个简单的通信模型:

 如何实现5G的调制方式?

看出来了吧?“调制”,就像为信号找一个交通工具,让它载着信息穿过信道到达目的地。

我们知道,在无线信道中,信号是以电磁波的形式传递的。

那么,电磁波怎么来传递信息呢?

我们先来举一个“用水果传递信息”例子。

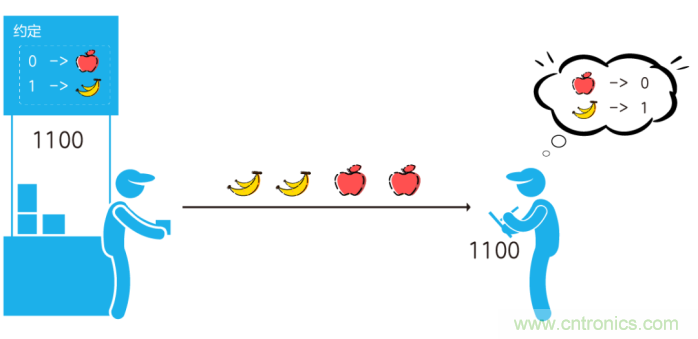

例如,我们要传递0和1,可以让苹果代表0,香蕉代表1。

我们发送给接收端,接收方收到后一看是苹果就知道是发送的是0,一收到香蕉,就知道发送的是1。

 如何实现5G的调制方式?

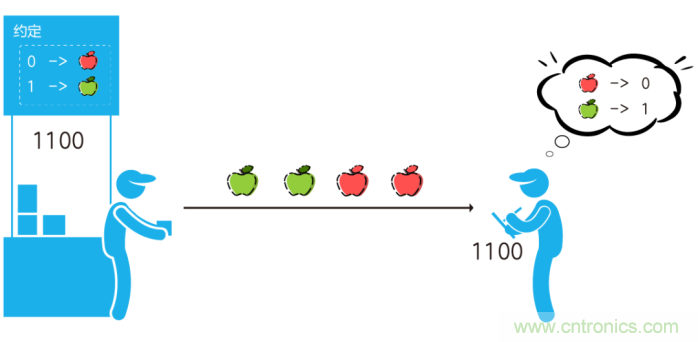

换一种方式,如果只能用苹果来传递信息呢?

我们约定让红苹果代表0,绿苹果代表1。

接收方一看是红苹果,就知道是发送的是0。收到绿苹果,就知道发送的是1。

 如何实现5G的调制方式?

再换一种方式。如果只有红苹果,怎么传递信息呢?

 如何实现5G的调制方式?

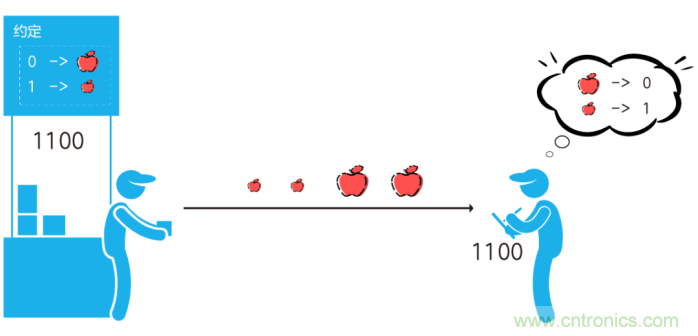

我们可以用大的红苹果来代表0,小的红苹果代表1。一看是大红苹果,就知道是发送的是0。收到小红苹果,就知道发送的是1。


在这个过程中,我们其实用的是水果的种类、颜色、大小这3个特征来传递信息的。

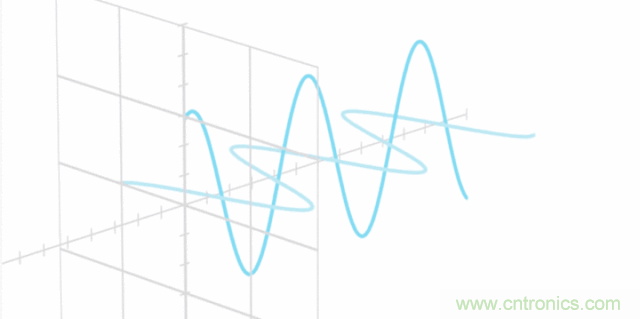

类似的,电磁波可以用正弦波来描述。一个正弦波也有3大特征,幅度,相位,频率。我们可以利用电磁波的这3大特征来传递信息。

 如何实现5G的调制方式?

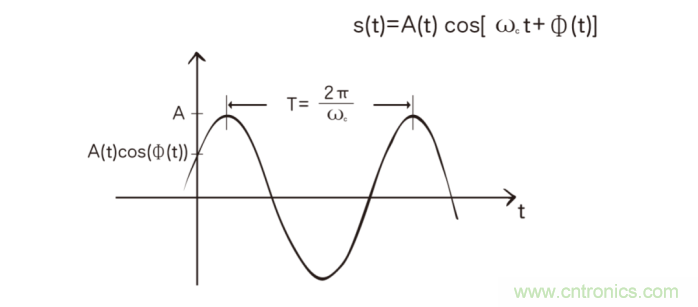

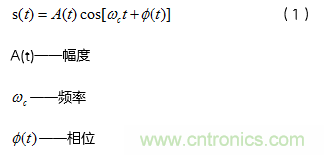

下面的公式(1),描述了一个正弦波信号:

 如何实现5G的调制方式?

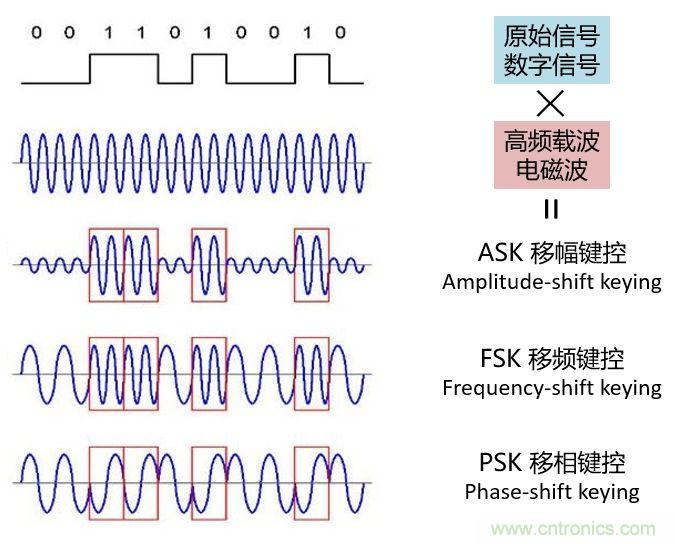

所谓调幅、调频、调相,就是下图的样子:

 如何实现5G的调制方式?

看出来了没?0和1,被“调”进了不同的电磁波波形之中。

5G速度那么快,它是怎么调制的呢?

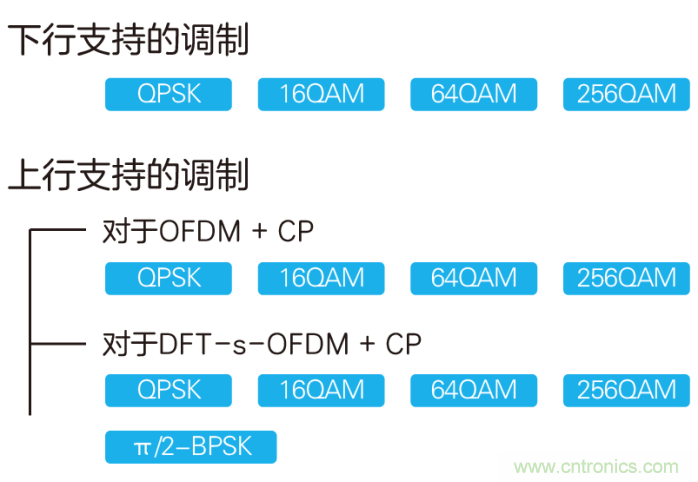

在3GPP协议(TS 38.201)中,定义了5G支持的调制方式如下:

 如何实现5G的调制方式?

按照使用的载波的特征的不同,5G采用的调制方式可以分为两大类:

载波的相位变化,幅度不变化:π/2-BPSK, QPSK。这就是前面说的PSK(Phase-Shift keying相移键控)。

载波的相位和幅度都变化:16QAM, 64QAM,256QAM。这一类专业名词叫做QAM(Quadrature Amplitude Modulation,正交振幅调制)。

星座图

各种调制方式之间的差异,还是不太容易理解。

想一想,为什么我们能很容易区分各种水果的不同?(什么是苹果,什么是香蕉,什么是红苹果,什么是大苹果。)

这是因为我们见过实物,看到过不同状态的水果。

那么,我们能不能把调制方式也用图表示起来呢?

可以。

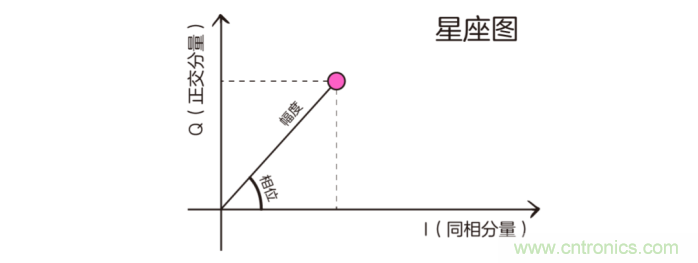

为了直观的表示各种调制方式,我们引入一种叫做星座图的工具。星座图中的点,可以指示调制信号的幅度和相位的可能状态。

如何实现5G的调制方式?
如何实现5G的调制方式?

 如何实现5G的调制方式?

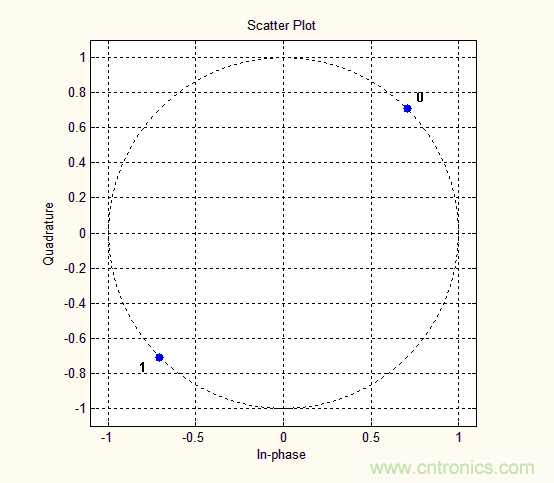

BPSK定义了2种相位,分别表示0和1,因此BPSK可以在每个载波上调制1比特的信息。

 如何实现5G的调制方式?

 如何实现5G的调制方式?

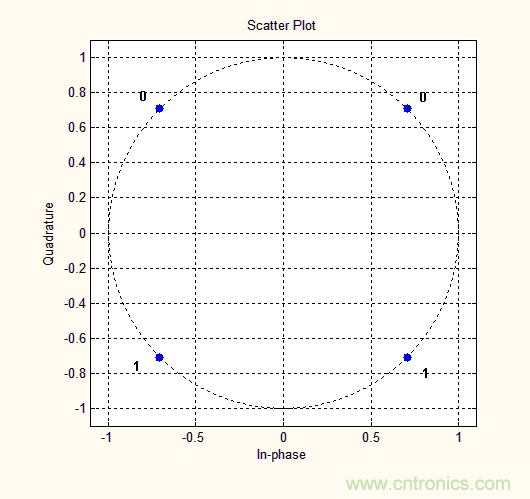

π/2-BPSK是BPSK在序列的奇数位时调制信号相位偏移π/2,序列的偶数位时和BPSK调制信号的相位一样,也就是π/2-BPSK定义了4种相位来表示0和1。

如何实现5G的调制方式?


 如何实现5G的调制方式?

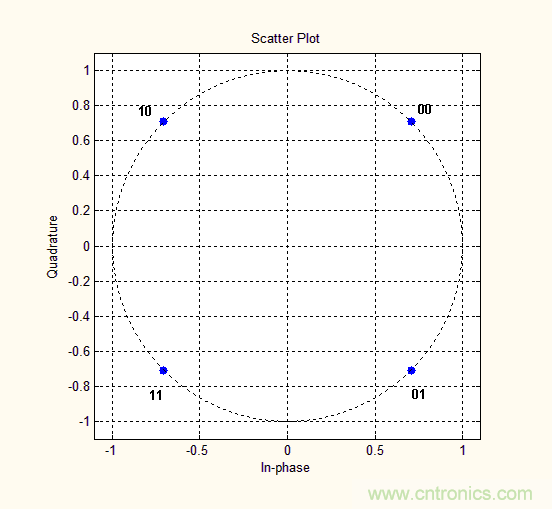

QPSK全称是正交相移键控,它定义了4个不同的相位,分别表示00、01、10、11,因此QPSK可以在每个载波上调制2比特的信息。

 如何实现5G的调制方式?


 如何实现5G的调制方式?

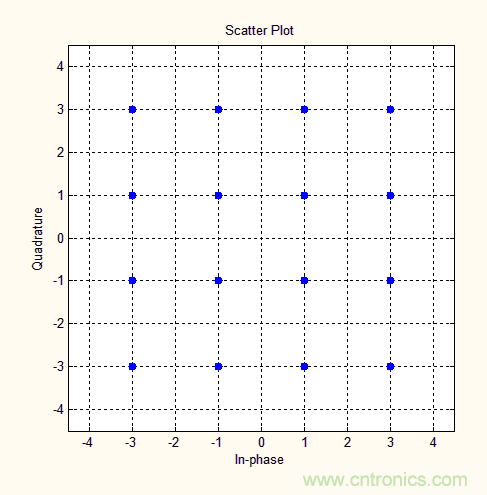

16QAM:一个符号代表4bit。

 如何实现5G的调制方式?


 如何实现5G的调制方式?

64QAM:一个符号代表6bit。

 如何实现5G的调制方式?


 如何实现5G的调制方式?

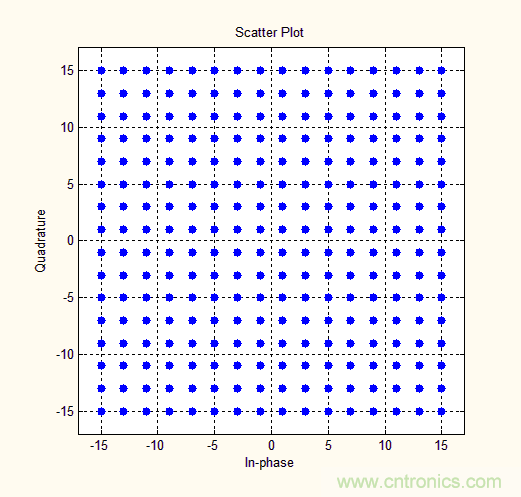

256QAM:一个符号代表8bit。

来个动图,帮助理解:

 如何实现5G的调制方式?

QAM示意图(来自cisco)从星座图中可以看出PSK调制信号的幅度不变,相位有变化。QAM调制信号的幅度和相位在变化。

正是因为每个符号能代表的bit数不断提升,使得携带的信息量提升,最终让这个“交通工具”能显著提升速率。

可能大家觉得5G好像也不是很难的样子嘛。既然我们已经有了通信模型和星座图两大法宝,是不是可以自己打造一套下一代通信系统出来呢?

Hoho,你以为256QAM就是那么简单就搞出来的吗?

上图!

如何实现5G的调制方式?

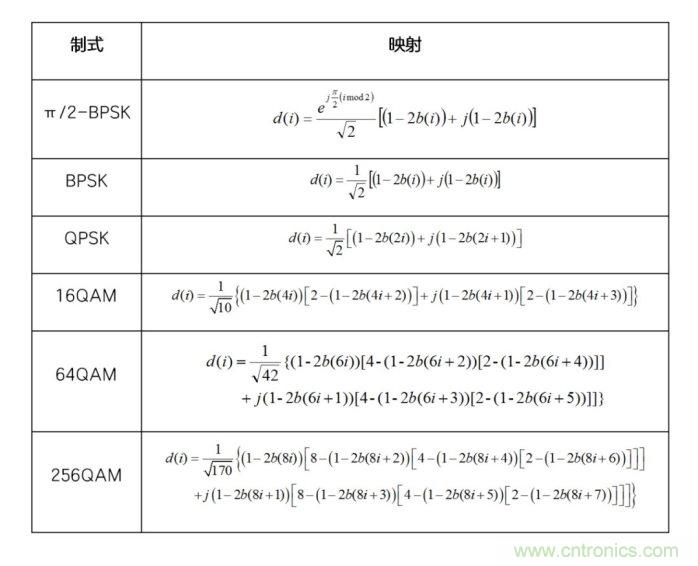

3GPP 38.211协议中定义的5G调制方式的映射关系

懵圈了!有木有?

通信搞到最后,都是数学!

调制和解调原理

我们再简单讲一下调制和解调的原理。

5G的各种调制方式,都可以使用IQ调制解调来实现。

我们从公式1出发,进行各种神奇的公式转换。

 如何实现5G的调制方式?

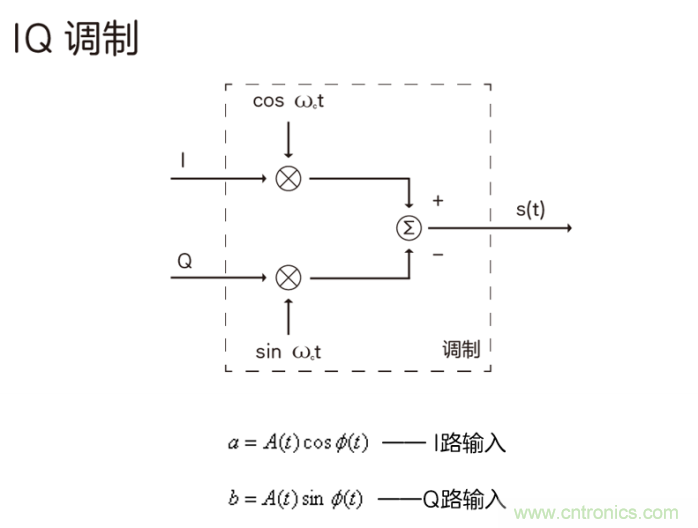

将公式2画成框图,这个就是IQ调制:

 如何实现5G的调制方式?

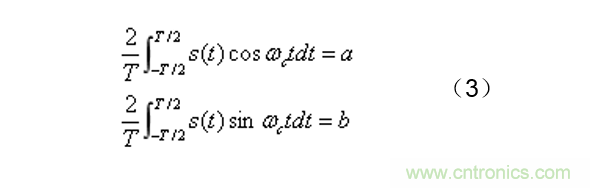

解调是把接收到的调制信号提取出来的过程,调制信号经过解调转换为原始的信号。解调的过程可以通过下面的公式来解释。

 如何实现5G的调制方式?

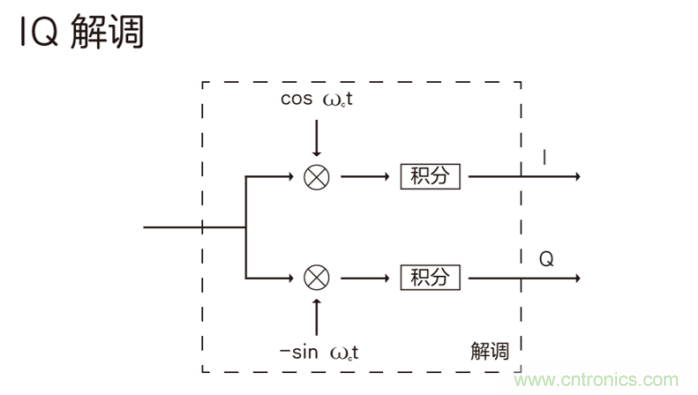

通过公式3可以看到,接收信号在乘以对应相位的载波后,进行积分,可以得到原始的信号,将公式3画成框图,这个就是IQ解调。

 如何实现5G的调制方式?

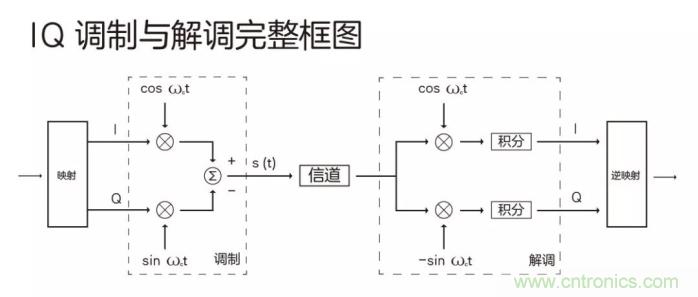

将2个框图结合起来,我们下面给出IQ调制和解调的框图。

 如何实现5G的调制方式?

IQ调制可以用复数的形式进行理解。

调制的公式描述:

 如何实现5G的调制方式?

解调的公式描述:

 如何实现5G的调制方式?

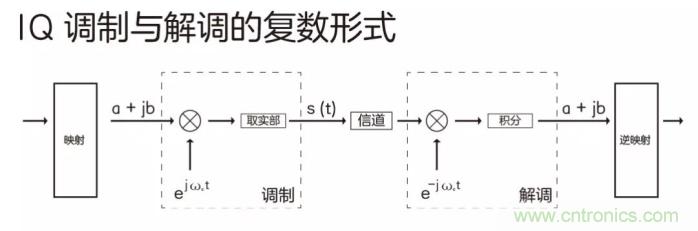

对应的我们给出复数形式的框图。

 如何实现5G的调制方式?

这个框图搭配上前面3GPP协议里面的5G调制映射关系,就是一个较为完整的5G的调制和解调过程。
