【导读】电位器是一种通过机械调节改变电阻值的电子元件，由电阻体、滑动触点和端子组成，具有三个引出端，可实现电压分压或电流调节功能。其核心作用是通过滑动触点的位移改变有效电阻长度，从而调整输出信号。
一、定义与工作原理
1.1 技术定义
电位器（Potentiometer）是一种通过机械调节改变电阻值的电子元件，由电阻体、滑动触点和端子组成，具有三个引出端，可实现电压分压或电流调节功能。其核心作用是通过滑动触点的位移改变有效电阻长度，从而调整输出信号。
1.2 物理原理
电位器基于分压原理工作：输入电压施加于电阻体两端，滑动触点位置决定输出电压。例如，旋转式电位器通过旋钮改变触点位置，线性电位器的阻值与位移成比例，而对数式电位器则适应人耳感知特性，常用于音量控制。
二、分类与技术特性
2.1 结构分类
1. 线绕电位器：电阻体由金属丝绕制，精度高（±0.1%）、功率大（可达10W），但高频性能差，适用于工业仪器。
2. 非线绕电位器：
●碳膜电位器：成本低、阻值范围宽，但耐潮性差，广泛用于消费电子。
●导电塑料电位器：分辨率高、寿命长（1000万次循环），适用于伺服系统，如德国metallux WPL-OS系列。
●玻璃釉电位器：耐高温、高频性能优异（>100MHz），适合精密校准。
2.2 调节方式分类
●旋转式：常见于音量控制，旋转角度270~300°。
●滑动式：用于混音器或均衡器，直观调节。
●多圈式：精度达0.01%，用于工业仪表调校。
2.3 电阻变化规律
●线性（B型）：阻值与位移成线性关系，用于精密分压。
●对数（A型）：适应音频信号调节，如音量控制。
三、优势与核心参数

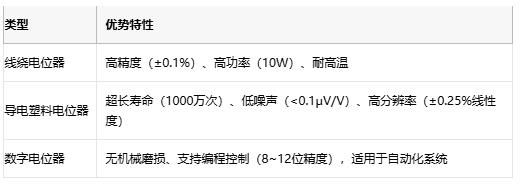

3.1 技术优势
3.2 关键性能参数
●阻值范围：1Ω~10MΩ，碳膜电位器覆盖最广。
●温度系数：线绕电位器低至±10ppm/℃，碳膜电位器可达±500ppm/℃。
●额定功率：0.125W（微型）至5W（工业级）5。
●机械寿命：导电塑料电位器可达1000万次，碳膜电位器约10万次89。
四、应用场景与成本分析
4.1 典型应用
●消费电子：音量调节（对数式电位器占80%市场）7。
●汽车电子：座椅位置检测（车规级电位器需通过AEC-Q200认证）6。
●工业控制：伺服电机调校（多圈精密电位器精度±0.05%）9。
●医疗设备：CT扫描仪电压校准（要求±0.01%精度）6。
4.2 成本构成（以1kΩ碳膜电位器为例）
五、选型策略与头部厂商对比
5.1 选型黄金法则
1.技术匹配：
●高精度场景（如医疗）选用导电塑料或玻璃釉电位器。
●高温环境优先线绕电位器（耐250℃）89。
2. 成本优化：
●消费电子可选碳膜电位器（单价0.01 0.1）。
●工业领域采用国产替代（风华高科价格比国际低30%）6。
3. 供应安全：
●关键电路采用阿尔卑斯阿尔派（交期12周），通用电路切换国产（交期4周）46。

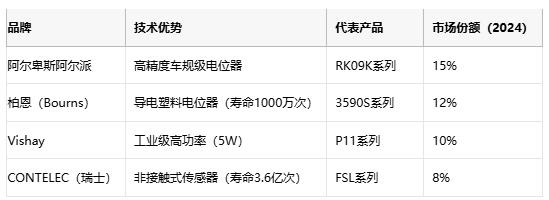

5.2 国际头部厂商

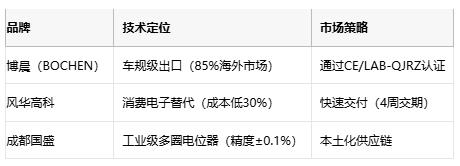

5.3 国内头部厂商
六、未来趋势与挑战
1. 智能化集成：数字电位器（如ADI AD5292）支持I²C控制，逐步替代机械调节9。
2.新材料应用：石墨烯复合碳膜研发中，功率密度有望提升至3W/cm³9。
3.国产替代加速：预计2027年，200W以下市场国产化率达95%6。
结语
电位器作为电路调控的核心元件，其技术演进直接推动消费电子、汽车等万亿级市场发展。国际厂商凭借材料与工艺优势主导高端市场，而国内企业通过成本优化和快速响应实现中低端替代。选型需综合考虑精度、环境耐受性及供应链韧性，方能在性能与成本间实现最优平衡。
