钽电容烧毁后,总结出电容杂议7要

发布时间:2019-09-17 责任编辑:lina

【导读】最近因为厂内发生钽电容烧毁的问题,查找原因的时候,对电容就有了更多的了解。

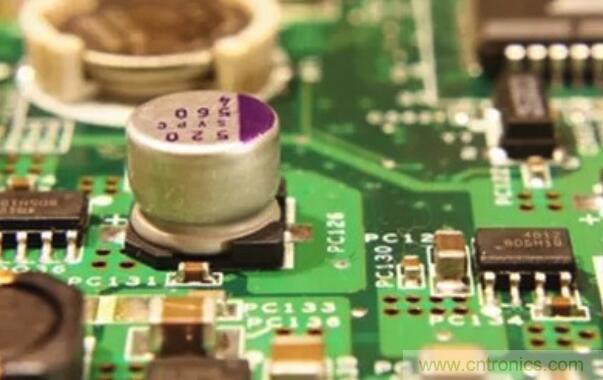

钽电容烧毁后,总结出电容杂议7要

最近因为厂内发生钽电容烧毁的问题,查找原因的时候,对电容就有了更多的了解。今天总结如下:

1,电容作为一个“蓄水池”提供稳定的电压。(这个稳定同时,也可以说是滤波),代表应用:在整流后的滤波。如果电路的能量太大(电流或者电压大)这个电容的容值就要做得很大,以满足滤波的功能。比如变频器相位仪(Power Pole上)用的滤波电容。

2,作为信息耦合用,这种情况,主要用于高频信号电路中。这个时候,电容的容值就要小。这样满足高频信号的快速地通过充放电,将信号从电容一边传递到另一边。另外由于电路中电容起到隔离的作用,这样就不担心二级信号之出现干扰的情况。典型的应用就是高速数据传输接头上,安装的隔离电容,一方面,可以传递信号,另一方面,可以将输出端的信号和下级输入端之间起到隔离作用,减少了前后级之间的干扰。

3,MLCC电容:个头可以做得很小,只有贴片形式。使用时,如果有机械应力残留,易导致它开裂。最好的办法是过reflow,手工焊接时,要用热风枪吹。不建议用烙铁焊。在分板时,如果不注意,也有机会导致电容开裂。(不可以扳的方法分板。V-cut也有机会,routing铣也有机会。因为PCB板的纤维布导致电容分板时受力。)

4,电解电容:电解液容易随时间长而干,干了电容的容值就会降低。它的电容密度相对可以做得大,但比不了钽电容。但它的优势:1,电容的容量可以做得很大,钽电容的容量就不可以做得太大。2,原材料便宜,可以工业化大规模生产,钽电容价格贵。3,电容密度比其它电容高,但比不了钽电容。

5,关于钽电容,它的特点是:电容密度大,同样的容值下,它的体积会比MLCC,电解电容,薄膜电容等小。这样就为它的应用提供了更大的优势:适用于器件的小型化。由于它的极性,使用场合只能用于极性电路,对于交流电场合不适用。关于它的易烧毁的问题,可以通过降压使用来满足。可以作成贴片或者引脚的形式,它的温度特性好。常温下,电容值不变。它的劣势:电容容量不得太大,价格贵。

6,金属薄膜电容,电容个头比较大,在现在这种小型化的时代,它的应用场合受到限制。但可以很耐压,相对也很可靠,价格也比较便宜。

钽电容烧毁后,总结出电容杂议7要

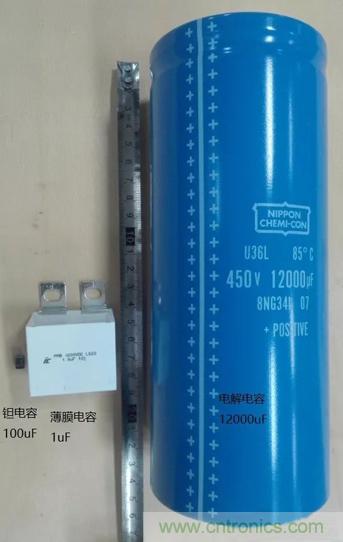

7,平时在工厂里,只是按图纸操作,对各种电容的容量大小没有概念,今天特地收集几个电容,放在一起做比较。可以看出电容容量与体积的关系。
