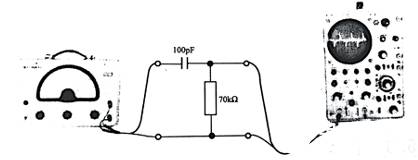

脉冲产生电路
脉冲产生电路的原理是利用触发器的输入端和输出端之间的正反馈作用，当输入脉冲出现时，触发器的状态会发生改变，从而产生一个有限宽度的输出脉冲。常见的单稳态触发器包括555定时器和触发器。其工作原理是当输入脉冲出现时，555定时器会将电容器充电并存储能量，当电容器达到预设阈值时，输出端会发出一个有限宽度的脉冲信号。
多谐振荡器
多谐振荡器是一种能产生矩形波的自激振荡器，也称为矩形波发生器。它利用深度正反馈，通过阻容耦合使两个电子器件交替导通与截止，从而自激产生方波输出。多谐振荡器不需要外加脉冲就能自动产生矩形脉冲，广泛应用于脉冲信号的生成和整形。
在数字技术的各种应用中，经常要用到矩形波、方波、锯齿波等脉冲波形，其中矩形波和方波是较重要的波形。多谐振荡器的应用非常广泛，如电力电子、物联网技术等领域。它具有产生矩形波、方波、锯齿波等波形的能力，且具有良好的频率稳定性和波形质量。
多谐振荡器的优点包括：
输出波形稳定可靠，能在较宽的频率范围内调节输出频率。
电路简单，成本低廉，易于实现。
输出波形易于控制和调节，能够实现精确的定时和同步。
多谐振荡器的缺点包括：
产生的矩形波中含有丰富的谐波成分，可能对其他电路产生干扰。
需要一定的稳定时间，不适合用于需要快速响应的场合。
对元件参数的敏感度较高，参数选择不当会影响输出波形的质量和稳定性。
多谐振荡器是基本的脉冲产生电路。

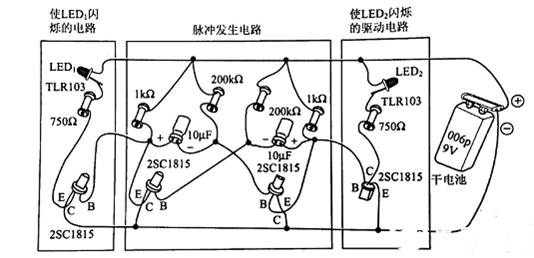

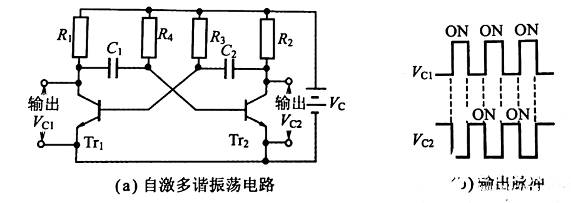

用图1所示的脉冲产生部分即为一多谐振荡器，图2（a）示其电路结构，图2（b）是其输出脉冲的情形。
LED（发光二极管）的闪烁电路
脉冲发生电路
在此电路中，其基本结构为采用了2个晶体管的CR耦合2级放大电路，是将Tr2的输出100%正向反馈（使输出的极性与输入保持一致全部返回给输入端）给Tr1的振荡电路。
简单地说，就是利用C1、R1和C2、R2的充放电作用，改变对方晶体管基极的输入电压，使晶体管起开关作用。
例如，Tr1为ON时，集电极电压几乎接近于0。由于C1向Tr2的基极加上负电压，而使其成为OFF。
以Tr1、Tr2为中心，电路呈左右对称，所以动作正好相反，Tr1为ON时，Tr2为OFF；Tr2为ON时，Tr1就为OFF。这样交替动作，其输出Vc1和Vc2如图2（b）所示。
因此，可以使图1中的发光二极管交替地闪亮。
