过孔盖油:优点和缺点

发布时间:2024-06-29 00:00:00 责任编辑:lina

【导读】术语“过孔盖油”是指用阻焊层(阻焊油墨)或类似材料覆盖过孔,通常覆盖在 PCB 的两面。过孔是一类电镀孔,允许信号在 PCB 各层之间传输。对过孔进行盖油处理,是指在焊盘和孔上涂上一层阻焊油墨,覆盖一层不导电的材料。如下表所示,过孔盖油有利也有弊。应根据 PCB 设计项目的具体要求和限制仔细考虑这些因素。




本文要点


  • 术语“过孔盖油”是指用阻焊层(阻焊油墨)或类似材料覆盖过孔,通常覆盖在 PCB 的两面。在本文中,我们将探讨过孔盖油的优缺点。

  • 在 PCB 的设计和制造过程中会使用多种类型的过孔盖油工艺,包括完全盖油和部分盖油,或用覆盖层或其他材料盖油。

  • 选择合适的 PCB 设计软件,是成功对电路板进行过孔盖油处理的关键。



过孔盖油:优点和缺点


详细了解过孔和焊盘,有助于轻松决定是否进行过孔盖油。




术语“过孔盖油”是指用阻焊层(阻焊油墨)或类似材料覆盖过孔,通常覆盖在 PCB 的两面。过孔是一类电镀孔,允许信号在 PCB 各层之间传输。对过孔进行盖油处理,是指在焊盘和孔上涂上一层阻焊油墨,覆盖一层不导电的材料。如下表所示,过孔盖油有利也有弊。应根据 PCB 设计项目的具体要求和限制仔细考虑这些因素。


过孔盖油:优点和缺点



不同的过孔盖油工艺

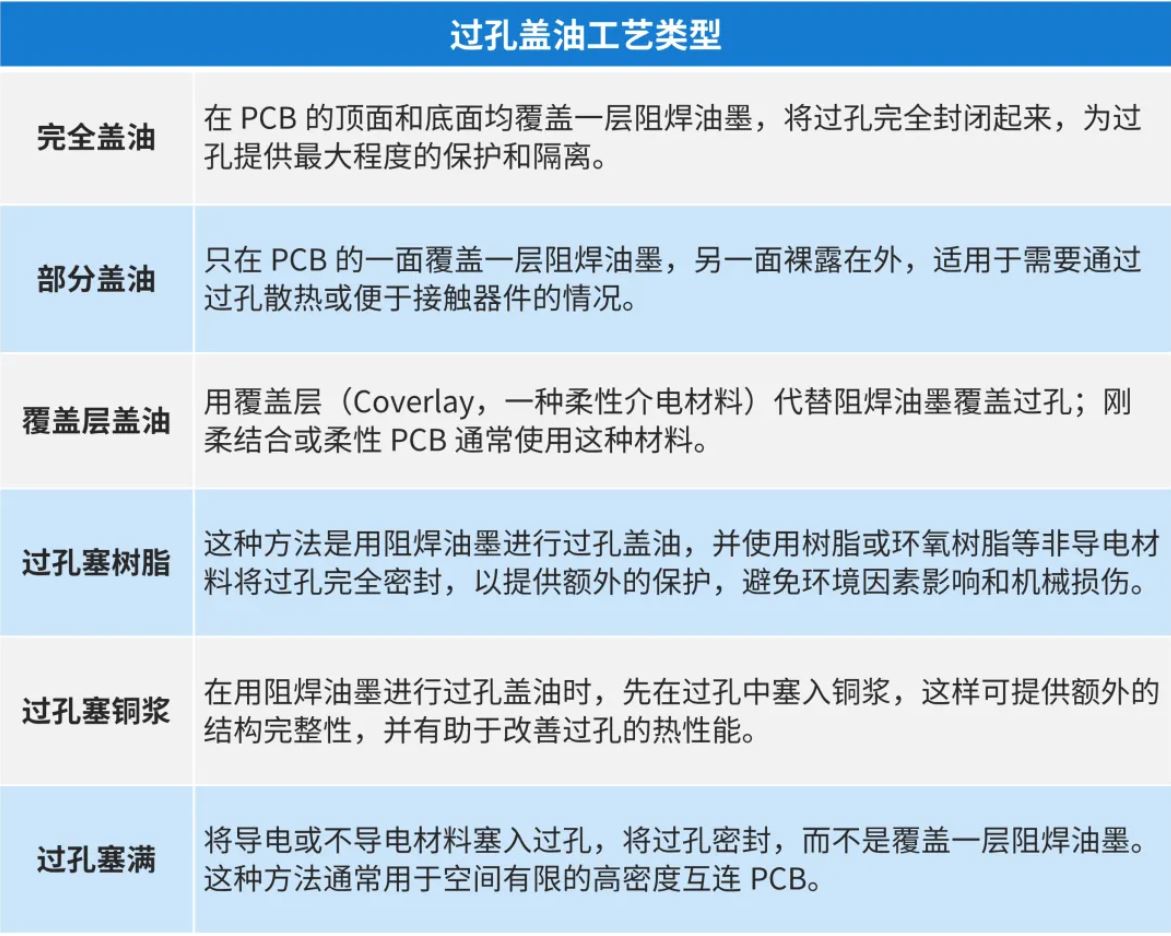

PCB 设计和制造会使用多种类型的过孔盖油工艺。具体可分为以下几种:


过孔盖油:优点和缺点


选择哪种盖油工艺取决于 PCB 设计的具体要求,如散热、信号完整性和制造限制。


如何在 PCB 中进行过孔盖油


权衡利弊之后,我们就可以确定哪种过孔盖油工艺最适合自己的 PCB。接下来该怎么做呢?步骤如下:



PCB 设计软件


使用 PCB 设计软件,指定要盖油的过孔。大多数 PCB 设计软件工具都支持选择过孔是否盖油。


设计规格


在 PCB 设计规范中,应明确说明哪些过孔应进行盖油。提供给 PCB 制造商的制造说明或规格通常包含此信息。


Gerber 文件


PCB 设计完成后,生成 Gerber 文件,在其中指定应在何处涂上阻焊油墨。Gerber 文件中的阻焊层(通常标题为“顶部阻焊层”和“底部阻焊层”)说明了需要盖油的过孔。通常会在阻焊层的过孔上放置焊盘或特殊形状,用于说明此处需要盖油。


PCB 制造


作为制造流程的一部分,制造商将使用 Gerber 文件和规范来制造 PCB,包括在指定的过孔上涂上阻焊油墨。PCB 制造完成后,要对其进行检查,以确保过孔按照您的规格进行了盖油处理。


遵循上述步骤并向 PCB 制造商清晰传达您的盖油处理要求,有助于确保 PCB 上的过孔盖油处理得当。


使用 Cadence 工具处理过孔盖油


借助 Cadence 的设计工具套件,我们可以在 layout 和分析过程中处理过孔盖油。Allegro X PCB Designer 工具可以确保生成的 PCB 设计符合设想并且易于实现,帮助我们轻松生成可放心交付制造的 layout 设计。


最新的 Allegro X 23.1 版本,为 PCB 和系统设计的工程师提供集成了逻辑/物理设计、系统分析和设计数据管理的系统设计平台和新的技术升级。


全新的 EE 控制面板,可进行版图规划和输入分析;集成的 X AI 技术,能自动完成元件放置、电源网络分配和布线;升级更新的 Allegro X  System Capture、Allegro X Pulse 数据管理和云连接等主要产品,能确保您获得迄今为止最强大的 Allegro 性能,将整体设计生产力提高 4 倍。

文章来源:Cadence楷登PCB及封装资源中心
