【导读】线绕电位器是一种通过电阻丝在绝缘骨架上绕制成电阻体的精密电子元件，其核心结构由电阻丝线圈、滑动触头（电刷）及端子引脚组成。当电刷沿电阻丝表面移动时，有效电阻值随接触位置的变化而线性调整，实现电压或电流的精确控制。
一、定义与原理
线绕电位器（Wound Potentiometer）是一种通过电阻丝在绝缘骨架上绕制成电阻体的精密电子元件，其核心结构由电阻丝线圈、滑动触头（电刷）及端子引脚组成。当电刷沿电阻丝表面移动时，有效电阻值随接触位置的变化而线性调整，实现电压或电流的精确控制。
技术原理：
电阻丝通常采用镍铬合金或康铜等高稳定性材料，通过等节距绕制在陶瓷或塑料骨架上。电刷与电阻丝的接触点决定了输出电阻值，其阻值变化规律为线性（B型），适用于分压电路或精密校准场景。
二、技术优势与局限性
优势：
1. 高精度：阻值公差低至±0.1%（如Sakae CP50系列），温度系数±20ppm/℃，远优于碳膜电位器（±20%）。
2. 高功率负载：额定功率可达2W（COPAL M-22系列），耐受瞬时电流冲击。
3. 长寿命：机械寿命达10万次以上（Bourns 3590系列），适用于频繁调节场景。
4. 耐高温：工作温度范围-40℃~125℃，适配工业高温环境。
局限性：
1. 高频性能差：受电感效应影响，频响通常低于10kHz。
2. 体积与成本：高阻值型号体积较大，单价较碳膜电位器高3-5倍（如BOURNS 3590S单价约20元）。
三、应用场景
线绕电位器凭借高可靠性，广泛应用于以下领域：
1.工业控制：伺服电机调速、电源电压微调（额定功率0.5W-2W）。
2. 医疗设备：监护仪参数校准，需配合IP54防护等级（如Vishay WTH148系列）。
3. 汽车电子：车载音响音量控制，耐振动型号通过1000小时机械寿命测试。
4. 精密仪器：质谱仪电压调节，要求纹波<0.001%。
四、成本与选型要则
成本分析：
●国际品牌：Bourns、Alps Alpine等单价约15-50元，溢价来自高精度（±0.5%）与长寿命（25,000次）。
●国内品牌：成都国盛、上海思博等提供5-20元产品，性价比突出但一致性较低（公差±3%）。

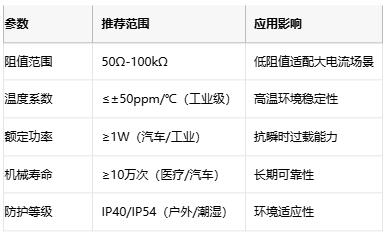

选型关键参数：
设计注意事项：
1. 焊接工艺：端子焊接温度≤235℃/3秒，避免助焊剂渗入导致接触不良。
2. 安装方式：旋转型需控制螺母扭矩（如COPAL M-13系列建议＜14.7mN·m），防止结构损坏。

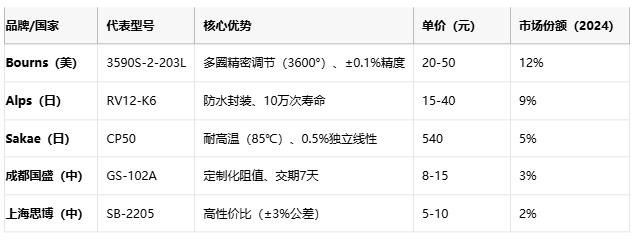

五、头部原厂品牌对比
国际与国内厂商竞争力分析
国际品牌优势：
●技术壁垒：Bourns的3590系列支持3600°电气角度，分辨率达0.01%8。
●认证体系：Alps RV12-K6通过UL/IEC 62368认证，适配医疗设备69。
国内品牌突破：
●成本控制：成都国盛采用自动化绕线工艺，生产成本降低30%9。
●快速响应：上海思博支持非标阻值定制，交付周期缩短至7天9。
六、未来趋势
1. 材料革新：碳纳米管复合电阻丝可提升耐温性至150℃，成本增加约25%6。
2. 智能化：集成数字接口（如I²C）的混合式电位器将渗透工业自动化领域9。
3. 微型化：日企COPAL推出仅7g的M-13系列，适配可穿戴设备5。
结语
线绕电位器在精密控制领域仍占据不可替代地位，选型需综合性能、成本与环境适配性。国际品牌在高精度场景优势显著，而国内厂商通过性价比与快速服务逐步抢占中端市场。未来，材料与智能化升级将推动该技术向高端应用渗透。
