【导读】随着美国能源政策推动白炽灯全面退市，LED凭借25,000小时超长寿命（UL认证数据）及多样化适配能力成为主流照明方案。然而，传统三端双向可控硅（TRIAC）调光器面临新的技术壁垒：LED负载电流仅为白炽灯的1/10，导致TRIAC闭锁电流（典型值50mA）与维持电流（典型值10mA）难以稳定触发，引发调光闪烁或启动失效。四端双向可控硅（Quadrac）通过集成缓冲电路与触发二极管，将有效工作电流下探至5mA（IEC 60669标准），在保留传统调光架构的同时，实现LED灯具无级调光兼容性，推动智能照明系统平滑升级。
随着美国能源政策推动白炽灯全面退市，LED凭借25,000小时超长寿命（UL认证数据）及多样化适配能力成为主流照明方案。然而，传统三端双向可控硅（TRIAC）调光器面临新的技术壁垒：LED负载电流仅为白炽灯的1/10，导致TRIAC闭锁电流（典型值50mA）与维持电流（典型值10mA）难以稳定触发，引发调光闪烁或启动失效。四端双向可控硅（Quadrac）通过集成缓冲电路与触发二极管，将有效工作电流下探至5mA（IEC 60669标准），在保留传统调光架构的同时，实现LED灯具无级调光兼容性，推动智能照明系统平滑升级。
图1
三端双向可控硅是交流电调光控制的核心。调光器中使用的三端双向可控硅通常被设计用于白炽灯负载，这种负载在稳定状态和初始高浪涌电流下都具有高额定电流，并且在灯丝断裂时会产生非常高的寿命终止浪涌电流。
图2

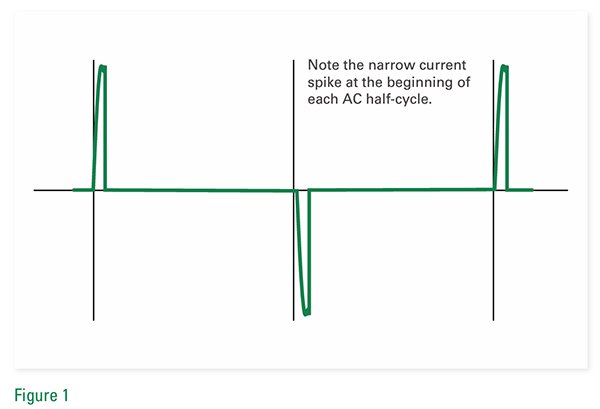

由于 LED 是二极管，因此其稳态电流比白炽灯低得多，而且它们在交流电压的每个半周期里的初始开启电流可能高得多且持续时间约几微秒。因此，在每个交流电压半周期的开始处都可以看到电流尖峰。图 1 显示了典型的电流尖峰。通常，交流二极管替换灯的电流尖峰为 6-8 A 峰值；稳态电流小于 100 mA。
用于家庭照明的 LED 灯可能需要 7.5 W（A19 灯泡-450 流明）或更高的功率，一盏吊灯通常需要 4 到 10 个灯泡。相比之下，一串 50 盏装饰性圣诞灯的总耗电量可能只有 4.8 瓦。用于取代典型灯丝装置的嵌入式天花板灯具的 LED 泛光灯可产生 750 流明的亮度，其功耗仅为 13 W（BR30），而旧灯丝装置的功耗通常为 65 W。
使用新型 Q6008LH1LED 或 Q6012LH1LED 系列三端双向可控硅开关元件设计用于控制 LED 光输出的交流电路非常简单，因为只需要几个元件。所需的只是一个点火/触发电容器、一个电位器和一个电压转折触发装置。
通过使用两个反向并联敏感门控硅整流器 (SCR) S4X8ES1 作为电压击穿触发装置，控制电路可以产生宽范围的光电平输出。此外，通过使用两个反向并联敏感门控硅整流器作为触发装置，可以实现低滞后控制，因为两个可控硅构成了一个完整的回断触发器。图 2 展示了这种控制装置的电路图，它可能是嵌入式泛光灯（例如 BR30 LED 灯）的理想选择，这种灯可以调暗以产生低亮度输出，也可以调高到接近 180° 的全亮度输出。
该电路可使灯泡在每个交流半周期几乎以 180° 的全角度开启；此外，RC 定时开启可延迟到每个半周期的一个小导通角度，以实现极低的光输出。
Q60xxLH1LED 三端双向可控硅系列具有低保持和闭锁电流特性，可使三端双向可控硅在极低的电流水平下保持导通。两个反向并联敏感门控硅整流器 (S4X8ES1) 的栅极连接在一起，可产生具有全击穿电压的极低电压触发装置，从而产生极低的滞后。这样就可以将电位器设置为低导通角度，在线路开关关闭和打开时立即导通。
图3

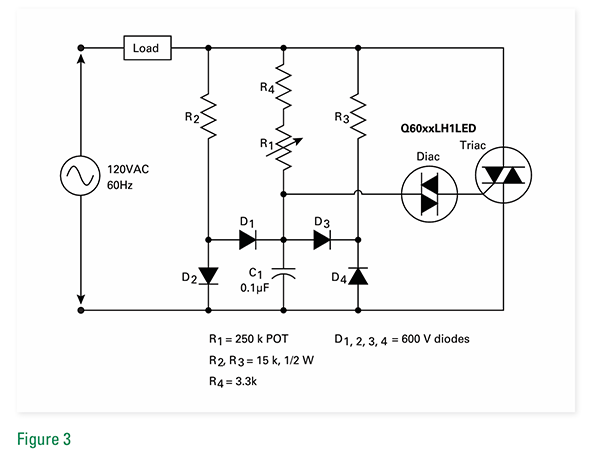

图 3 中的电路图改进了磁滞效果不佳的老式相位控制/调光器电路。如图 3 所示，如 Littelfuse 应用说明 AN1003 所述，在 C1 点火电容器周围添加转向二极管后，可消除磁滞现象。
图4

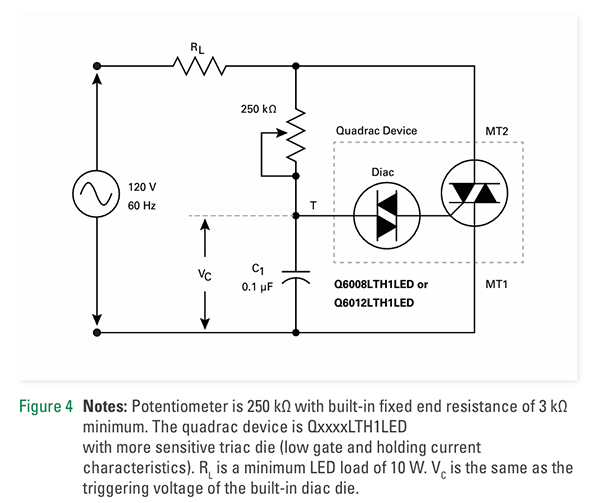

图4注：电位器为 250 kΩ，内置固定端电阻最小为 3 kΩ。Quadrac 器件为 QxxxxLTH1LED，具有更灵敏的三端双向晶闸管芯片（低栅极和保持电流特性）。RL 是 10 W 的最小 LED 负载，VC 与内置双向可控硅芯片的触发电压相同。
如果宽控制范围（全亮到极暗）和低滞后对应用来说不重要，则可使用新型 Littelfuse Q6008LTH1LED 或 Q6012LTH1LED 系列 Quadrac 器件设计简单的可变光控制。(Quadrac 器件是一种特殊类型的晶闸管，它将二端双向晶闸管和三端双向晶闸管组合在一个封装中）。图 4 所示电路将双向晶闸管触发器件和三端双向晶闸管组合在一个 TO-220 隔离安装片封装中，进一步减少了元件数量。由于双向晶闸管触发器件的 VBO 较高，该控制电路允许略低的完全开启电压，提供在每个交流半周期的 175° 至﹤90° 范围内运行的调光功能。
图5
交流电路的 LED 灯负载可能非常简单，如图 5 所示；也可能有用于直流改进的额外元件，如滤波电容器。附加元件的存在将决定 LED 灯负载是否可调光。LED 灯负载越简单，就越有可能是可调光的，因为滤波电容器可能会将最小直流电流增加到晶闸管器件锁定的水平，交流电流无法降低至小于晶闸管保持电流。
