【导读】前面小编介绍了电容的参数ESR和ESL，以及电容并联与串联，本节将面对PDN目标阻抗的设计要求，我们如何选择电容？其实目标阻抗计算也是有很多争议性问题的，比如转折频率如何确定，电流随频率的变化如何界定与评估。
上一篇文章提出的问题是：2.5V电源，最大工作电流为5安培，手册上要求设计电源噪声小于5%，那么我们设计的目标阻抗是多大？很多朋友都回答正确，答案是50毫欧，大家一起加3分。其实目标阻抗计算也是有很多争议性问题的，比如转折频率如何确定，电流随频率的变化如何界定与评估。这些问题讨论起来篇幅很长，也欢迎大家移步到PCBTime的相关帖子进行交流。

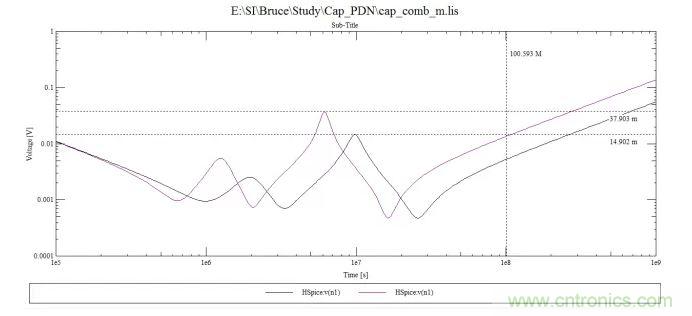

图1是采用100uf，10uf和0.1uf电容组成的阻抗曲线。黑色曲线没有考虑安装电感，紫色曲线简单评估了一下安装电感。这是我们大部分项目采用的电容组合，能看到基本可以满足100M以内50毫欧的目标阻抗设计要求。这也验证了我们现在使用这样的电容组合是符合电源设计要求的。唯一的缺点就是在部分频段，电容的数量有点过设计。
图1
但是随着电压降低，电流增大，最直接的后果就是目标阻抗减小。部分的低压Core电源，设计目标阻抗在10毫欧以下，甚至只有几毫欧。这时候可以有两种方法达到这个目标。
1、继续增加各频段电容的数量，通过电容并联的效果，拉低谐振频率点的PDN阻抗，从而拉动整个阻抗曲线降低。这个做法往往事倍功半，大量的同种类电容（如0.1uf电容）起的效果并不好，对反谐振的抑制作用很小。

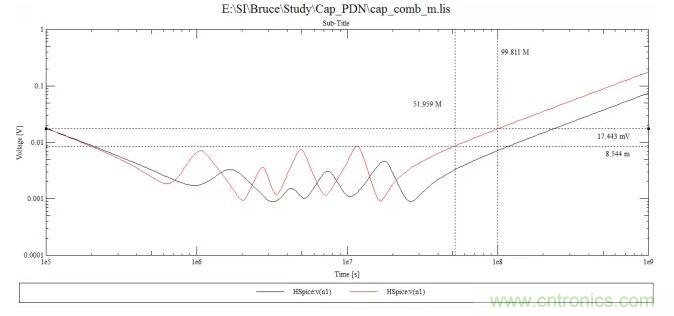

2、增加电容种类，可以用最合适的电容组合来实现PDN的设计要求。如图2所示，没有增加电容的总数量，只是优化了电容容值选择，就基本实现了50M以内8毫欧的阻抗设计，100M以内的阻抗设计也比图1要小很多。
图2
（注：图1和图2采用了Hspice仿真，模拟多种电容并联的效果，由于等效电路网表的写法，纵坐标单位显示是电压V，但是取值等效于阻抗。大家如果对这个Hspice网表有兴趣，可以在PCBtime论坛上进行讨论交流）
（注：其他软件，如Designer和ADS也可以实现多种电容并联效果的仿真，电路的处理会有不同的技巧，也可以在PCBtime论坛上进行讨论交流）
从以上的讨论可以看出，电容取值的技巧，可以很大程度上改变PDN的阻抗曲线，从而影响到电源噪声。如何进行电容取值，会有很多的经验与技巧，需要在实践中进行摸索。当然，现在也有很有很多智能式的软件可以帮助我们进行评估，如Sigrity的Optimize PI工具，功能就非常强大。
当然，电容取值是不是满足自阻抗的Target要求就够了，还是需要考虑更复杂的如EMC设计需求，业内也还有一些不同的看法。
不管是同事，还是自媒体网友，大家都希望高速先生给出一些简单实用的设计规则。在现实的世界里，设计的复杂性越来越高，简单的规则很难保证准确性。很可能我们的文章在介绍误区，然后我们又继续给出一些还是“误区”的规则。
电容选择总结，先做一些限定，方便后面描述：
Ø 常规电源设计：在本文定义为目标阻抗要求在20毫欧以上的电源设计，普遍来说，要么就是电压不是很低，或者电流不是非常大。
Ø 低电压大电流的设计：在本文定义为目标阻抗要求在10毫欧以下的电源设计。
1、常规的电源设计，现在普遍采用的电容选择方案是可行的，可以满足电源的噪声需求。但是电容数量过多，导致浪费，同时浪费了板上的有效布局布线空间。
2、常规的电源设计，可以通过PDN的仿真评估，或者一些芯片公司提供的电容设计Excel表格工具来进行评估，大幅减少电容的使用。
3、低电压大电流的设计，推荐进行直流电压跌落仿真和PDN仿真，可以有效改善电源设计质量。
4、低电压大电流的设计，如果不做仿真，电容取值可以遵循10倍容量范围选择三种电容的方案，增多电容的种类，降低反谐振。
