Vicor零电压DCDC转换器 挑战环境严苛、空间受限应用

发布时间:2013-05-15 责任编辑:eliane

【导读】Vicor扩展Picor旗下的隔离式Cool-Power ZVS DC-DC转换器,提供高密度 (334 W/in3) 方案。该转换器连接QuietPower有原EMI滤波器,将进一步提升整个的模块式方案的性能,适合严苛的,空间受限的工业和航空、国防应用。

Vicor近日发布其Picor Cool-Power  PI31xx 系列隔离式DC-DC 转换器. 这系列以零电压为基础的DC-DC转换器, 特别为24V工业应用及28V航空及国防应用, 和需要严苛温度环境操作而设计的。

此一款新的Cool-Power PI31xx转换器,保留了原创产品的标签性封装尺寸,只有0.87" x 0.65" x 0.265",表贴封装,功率密度高达334 W/in3,2250V隔离,体积较1/16砖隔离式DC-DC 转换器少50%。Cool-Power® PI31xx 转换器,在集成电路封装内实现特高的系统密度。

隔离式Cool-Power ZVS DC-DC转换器

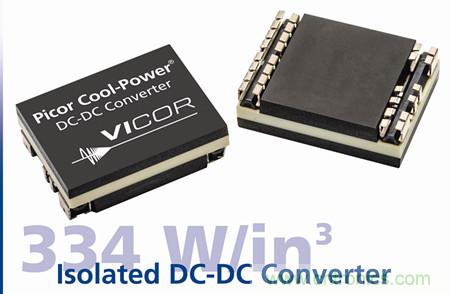

图1:隔离式Cool-Power ZVS DC-DC转换器

Cool-Power PI31xx系列转换器,采用先进的零电压开关架构, 及高性能的平面变压器, 让产品密度足媲美IC元件,可在电路板空间受限制的应用,灵活布局。产品具备多种可编程功能,包括输出电压调节,可编程软起动,遥距开关,使能。该产品还具备温度监察功能,跟据模块内部温度,按比例提供模拟的输出电压。

PI31xx 还有多种保护模块免受损坏的功能,包括输入过压, 欠压锁定, 过温和输出过压保护等。 另有恒流限制门阀,作短路及过载保护,在所有应用故障均有自动重启功能。

QuietPower EMI 滤波器

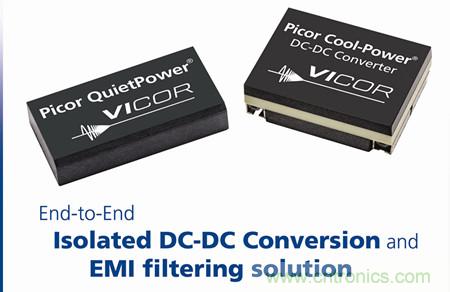

图2:QuietPower EMI 滤波器

此外,Picor的QuietPower EMI 滤波器,只有0.98" x 0.49" x 0.18"大小,体积比同类产品小25%,与PI31xx 转换器连接,可组成输入输出隔离,带EMI滤波的方案,以及无可比拟的密度。QuietPower EMI 滤波器的效率高达99.5%,可与任何厂家的高频开关DC-DC转换器配对。 应用例子包括工业应用的QuietPower QPI-12滤波器,可衰减共模噪声(>40dB)及差模噪声(>70dB); 至于空载及国防应用,可选MQPI-18,可衰减 >45dB 及>75Db的共模及差模噪声。

“这两个产品无论是一同使用,或是独立采用,Cool-Power PI31xx 转换器及QuietPower EMI滤波器均突破了传统转换器及滤波器的功率密度水平,”Picor半导体电源方案副总裁, Robert Gendron表示,“把两个产品一同使用,便可组成一个双芯片方案.很容易的使用在工业,空载/国防以及宽温度范围工作的应用。”
