详细解读成像系统的动态范围

发布时间:2020-06-05 责任编辑:lina

【导读】为了满足图像系统越来越广泛的要求,无论是个人还是专业的应用,科研还是工业,都对图像质量提出了越来越高的要求。其中的一个指标动态范围,是决定图像质量的最重要指标。

为了满足图像系统越来越广泛的要求,无论是个人还是专业的应用,科研还是工业,都对图像质量提出了越来越高的要求。其中的一个指标动态范围,是决定图像质量的最重要指标。近两年CCD和CMOS芯片在提高动态范围上都获得了很大的进步,例如CCD利用类似于雪崩二极管的撞击(impationigation)现象,产生电子倍增效果。

本章节重点理解CCD图像传感器的动态范围,我们将从动态范围的定义开始。用一句话解释:它是指感光材料所能同时记录的最暗到最亮的亮度级别的范围。处于这个范围之外的亮度,感光材料已经无法记录下其影像,因此将其表现为死黑(如果更暗)或死白(如果更亮)。动态范围可以直接用光比来表示,但更方便的是用光圈的档数差来表示。

 详细解读成像系统的动态范围

在机器视觉系统中,反映每一个像元灰度质量的指标是动态范围,也是机器视觉系统要考虑的重要指标之一。动态范围和空间分辨率是机器视觉系统的二个主要指标。

灰度的动态范围在工业相机中的模拟视频部分用信号/噪音比(Signal to Noise Ratio)SNR表示;而在工业相机或图像采集卡的A/D转换之后的数字视频量是用比特(bits)位数n表示。

在现实世界中,一幅图像会同时具有最亮和最暗的区域,它们之间的差距可能是十分巨大的,机器视觉系统所采集的图像应尽可能地反映出这种灰度的巨大变化范围。此外,在现实世界中图像灰度的微小变化,可能就是机器视觉系统要区别的目标和背景的界限,所以机器视觉系统也应尽可能地将图像中灰度的细微变化反映出来。

这二个概念合并起来,就是动态范围,而它又主要取决于工业相机的性能。

如果我们把自己限制在光敏电子的范围内,我们可以简化定义如下:动态范围表示传感器能够记录的最大光强的变化。在这篇文章中,我想探索动态范围的概念,它适用于数字成像系统。我们将对这个问题有一个更全面的理解。

数字成像系统中的动态范围

由于本文重点是CCD作为数码相机的组件,而不是孤立的光探测设备,下面让我们进一步了解动态范围与整个成像系统的关系。

首先,亮度这个术语几乎是“光强度”的同义词,但亮度专门指的是由一个特定物体或区域反射、发射或发出的光。而照相机相应亮度指的是从视觉场景的给定部分到达传感器的光量。

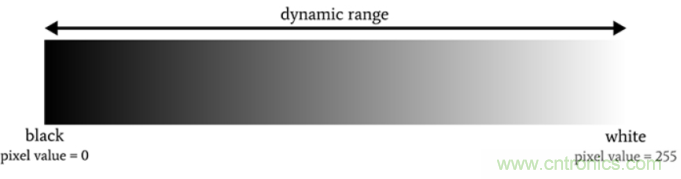

我们可以把动态范围看作是产生白色图像与产生黑色图像的亮度之间的比率。在数字系统中,白色对应ADC可能的最高输出值,黑色对应ADC可能的最低输出值。以常用的8位灰度范围为例,白色= 255,黑色= 0:

 详细解读成像系统的动态范围

数字单色图像中的黑白与物理场景中的“黑”和“白”非常不同,原因有三:

1.在视觉感知中,“黑”和“白”与颜色(或缺乏颜色)有关,而一个基本的光敏装置只能表示色调,即“黑”和“白”,为测量亮度的视觉表示。

2.在自然界中,真正的黑色是完全没有光的:即零亮度,就像在任何地方都看不到一个光子。事物可以在图像中呈现黑色,即使它们在物理现实中远非黑色。

3.在图像中,白色表示最大亮度。在自然界中,亮度持续增加;宇宙中光的强度不受测量系统的限制,如胶片相机、CCD相机、人眼等。如果你学过PS就大致能理解了。

 详细解读成像系统的动态范围

一种数字单色图像,其中的黑白不同于物理场景中的“黑”和“白”。

实质情况是,物理世界经常呈现亮度变化,远远超过相机的测量能力。动态范围告诉我们一个特定的成像系统能捕捉到多少变化,这反过来又帮助我们理解这个系统能在高对比度,即亮度变化大的情况下能够很好地再现场景。

动态范围的影响

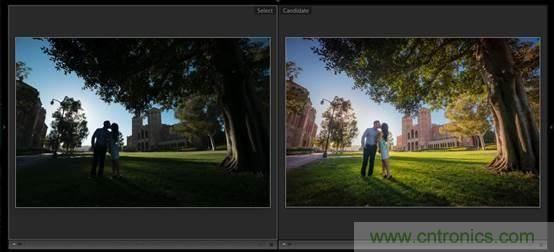

让我们假设你正在拍摄一个场景,其中包括一个深阴影的壁橱和由阳光直接照射的白色花边窗帘。在第一张照片中,衣柜看起来是黑色的,所有细节都消失了。我们只能延长曝光时间。当你增加曝光,再照一张时,衣柜看起来还不错,但现在窗帘全白了——你失去了整个画面的细节。

这个案例传达了与图像传感器的动态范围相关的基本限制。场景的最大亮度与最小亮度的比率超过了传感器的动态范围,因此,“高光”中的细节和“阴影”部分你不可能同时保留。

高动态范围(HDR)成像

上面的例子告诉我们,图像传感器有限的动态范围并不会妨碍相机在单独图像中充分捕捉高光和阴影。我们所需要做的就是用不同的曝光时间拍摄多张照片。

因此,我们可以通过合并多幅图像来扩展传感器的场景间动态范围,而这正是人们在创建高动态范围(HDR)图像时所做的。HDR过程包括精确地对齐同一场景的多个图像,并创建一个合成图,该合成图将曝光时间较长的图像的阴影细节与曝光时间较短的图像的高亮细节合并在一起。

我认为内部动态范围只是动态范围,我更倾向于将场景间动态范围指定为感知的动态范围或类似的东西。镜头间动态范围可以通过使用滤光片,软件等技巧无限扩展;它并没有告诉我们系统中最重要硬件性能。

总而言之,动态范围是表征工程系统的基本手段,成像系统也不例外。
