【导读】厚膜电阻凭借高功率密度、耐高温及抗脉冲冲击等特性，成为汽车电子系统的关键元器件。在电动化与智能化趋势下，其应用场景从传统的ECU控制单元延伸至高压电池管理系统（BMS）。本文聚焦 CAN总线终端匹配 与 BMS电流检测 两大核心场景，结合车规认证与真实案例，解析厚膜电阻的选型策略及头部原厂解决方案。
引言
厚膜电阻如何护航汽车电子安全？
厚膜电阻凭借高功率密度、耐高温及抗脉冲冲击等特性，成为汽车电子系统的关键元器件。在电动化与智能化趋势下，其应用场景从传统的ECU控制单元延伸至高压电池管理系统（BMS）。本文聚焦 CAN总线终端匹配 与 BMS电流检测 两大核心场景，结合车规认证与真实案例，解析厚膜电阻的选型策略及头部原厂解决方案。
一、ECU控制单元：CAN总线终端匹配电阻的严苛要求
CAN总线作为车载通信主干网络，其终端电阻需确保信号完整性并抑制反射。典型设计要求如下：
1. 技术需求分析
● 阻值精度：120Ω±1%（ISO 11898标准）；
● 车规认证：AEC-Q200 Grade 1（-40°C~+125°C）；
● 抗振能力：机械振动≥20g（频率10Hz~2kHz）；
●长期稳定性：1000小时高温高湿（85°C/85%RH）后阻值漂移<±2%。

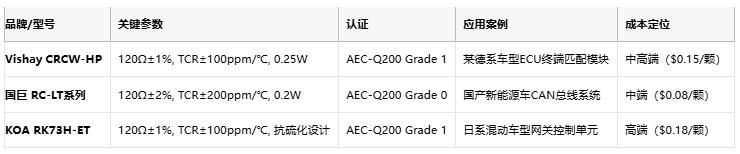

2. 原厂方案对比
案例解析：某德系车企ECU模块采用Vishay CRCW-HP系列电阻，在-40°C~125°C环境下实测阻值偏差<±0.8%，10年路试故障率为0，满足ASIL-B功能安全等级。
二、电池管理系统：电流检测电阻的高压挑战
BMS需实时监测电池组充放电电流，检测电阻的精度与可靠性直接关系高压系统安全。
1. 技术需求分析
● 耐压等级：工作电压≥1000V，脉冲耐压>10kV（ISO 6469-3）；
● 低阻值高精度：0.5mΩ±1%，TCR≤±50ppm/℃；
● 抗脉冲冲击：耐受100kA短路电流（持续10ms）；
● 散热设计：热阻<50°C/W，避免温升导致阻值漂移。

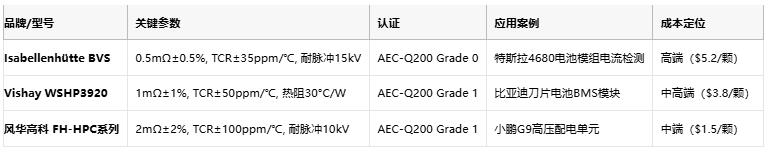

2. 原厂方案对比
案例解析：特斯拉4680电池模组采用Isabellenhütte BVS电阻阵列，在1000V系统电压下实现±0.3%电流检测精度，耐受150°C电芯温度，并通过10kV脉冲测试。
三、选型要则与未来趋势
1. 选型核心原则
● 车规认证：ECU场景需Grade 1（-40°C~+125°C），BMS优先Grade 0（-55°C~+150°C）；
● 成本与性能平衡：高端车型优选Vishay/Isabellenhütte，经济车型可选用风华高科；
● 散热设计：BMS检测电阻需搭配铜基板散热，热阻降低50%以上。
2. 技术趋势
● 集成化检测模组：电阻+温度传感器+信号调理IC三合一封装（如TI INA700）；
● 新材料突破：金属基厚膜电阻（如AlSiC）将耐压能力提升至2000V；
● 智能化补偿：内置MCU的电阻阵列可实时校准温漂（精度提升至±0.1%）。
结语
厚膜电阻驱动汽车电子安全进化
从CAN总线的信号完整性保障，到BMS高压电流的精准监控，厚膜电阻通过材料创新与工艺升级，持续突破汽车电子的可靠性边界。国际大厂凭借高精度与车规认证主导高端市场，而国产厂商正通过成本优势与快速响应能力抢占新能源赛道。未来，随着800V高压平台普及与SiC器件应用，厚膜电阻将在耐压能力与热管理技术上迎来新一轮迭代，为智能电动汽车的安全架构提供基石保障。
