【导读】排电阻是将多个电阻集成在单一封装内的电子元器件，通过薄膜或厚膜工艺在陶瓷基板上制作电阻网络，形成标准化阻值组合。其核心功能包括分压、限流、阻抗匹配等，广泛应用于信号调理、电源管理、传感器接口等场景。
一、排电阻定义与工作原理
排电阻（Resistor Array）是将多个电阻集成在单一封装内的电子元器件，通过薄膜或厚膜工艺在陶瓷基板上制作电阻网络，形成标准化阻值组合。其核心功能包括分压、限流、阻抗匹配等，广泛应用于信号调理、电源管理、传感器接口等场景。
工作原理：排电阻内部通过串联或并联电阻网络实现预设阻值分配。例如，在分压电路中，通过不同阻值组合调整输出电压；在总线终端匹配中，通过并联电阻抑制信号反射。

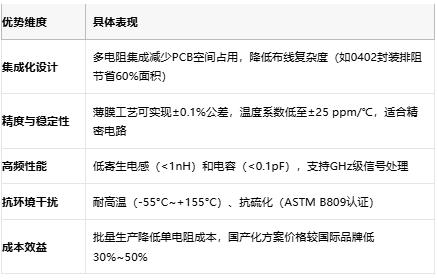

二、排电阻的核心优势
三、应用场景与技术需求
1. 汽车电子
● BMS电流检测：铜排分流器（如Suncall车规级产品）实现±1%精度电流测量，耐温170°C9；
● ECU信号调理：AEC-Q200认证排阻用于发动机控制单元（如Vishay ACAS AT系列）6。
2. 工业控制
● PLC模拟输入：耐硫化排阻（TCR≤50 ppm/℃）适应化工环境28；
● 变频器驱动：0805封装排阻需满足500V耐压及高脉冲功率（如富捷FRH系列）4。
3. 消费电子
● 智能手机射频前端：高频排阻（ESD防护1000V）用于天线匹配电路6；
● IoT设备电源管理：低ESR（等效串联电阻<10mΩ）排阻提升能效3。
四、成本与选型要则

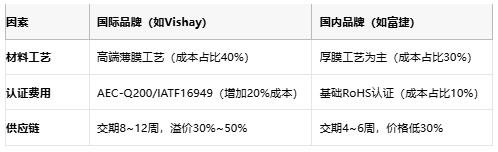

1. 成本影响因素
2. 选型核心原则
● 阻值与精度：根据电路需求选择±0.1%（精密测量）或±5%（通用场景）58；
● 功率与散热：额定功率需预留50%余量，高温环境优选大封装（如1206）58；
● 环境适应性：汽车电子需AEC-Q200认证，工业场景需抗硫化设计69；
● 高频特性：选择低寄生电感型号（如Vishay ACAS系列）6。
五、头部原厂对比分析

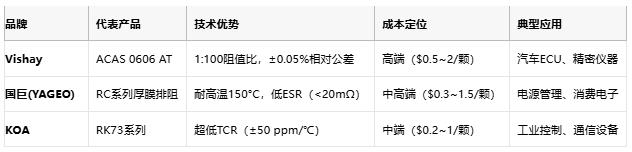

1. 国际品牌

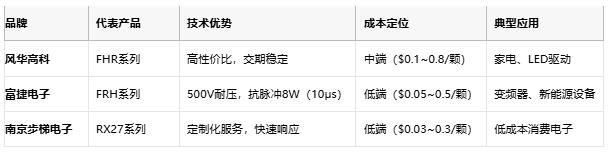

2. 国内品牌
六、未来趋势与选型建议
1. 技术趋势：
● 高集成化：多阻值组合+温度补偿功能集成（如Vishay智能排阻）6；
● 高频化：支持毫米波频段（>30GHz）的薄膜排阻需求增长610。
2. 选型策略：
● 汽车/工业场景：优先选择Vishay、国巨等AEC-Q200认证产品；
● 消费电子：国产风华高科、富捷电子提供高性价比方案；
● 高频应用：采用Vishay ACAS系列或KOA RK73系列低寄生电感型号36。
3. 供应链管理：
● 国际品牌备货周期长，需提前3个月规划；
● 国内品牌支持小批量定制，适合快速迭代项目47。
结语
排电阻作为电子系统的“隐形基石”，其选型需在性能、成本与供应链效率间取得平衡。国际品牌凭借高精度与可靠性主导汽车与高端工业市场，而国产厂商通过成本优势与快速响应抢占消费电子与新能源领域。未来，随着智能化与高频化需求升级，排电阻技术将向更高集成度与更严苛环境适应性演进，推动电子系统性能的全面提升。
